1、引言

開閉所作為用于接受電力并分配電力的供配電設施，需要在很多不同的環境建設，比如小區地下室、河邊、小區內、公園等等。南方地區降水豐富，年平均濕度較大，很多開閉所設計相對不是很密閉，開閉所內部的環境受外部影響很大。

路邊開閉所

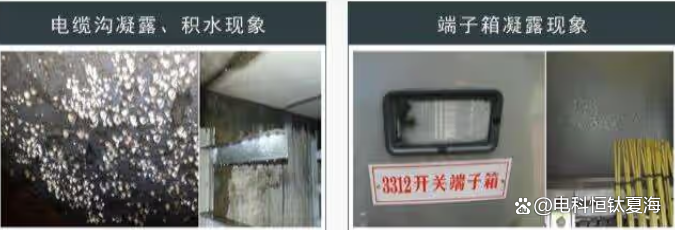

另外通過大量開閉所現場的檢查發現，開閉所因基礎建設的原因，濕度最大能達到95%RH以上,甚至有積水的情況，開閉所內部環境濕度和電纜溝濕度的返潮都會直接影響開閉所內開關柜的正常運行。凝露產生的水珠滴落在開關柜內部元器件、接線端子、母排等上面，形成絕緣缺陷和事故，危及設備安全。

開閉所內部環境濕度和電纜溝濕度的返潮

2、開閉所內部凝露產生的原因

室內開閉所具備內部凝露產生的3個方面的條件：

空氣的相對濕度

開關柜內的空氣溫度

開閉所內的氣壓。

3個條件的變化都可能導致凝露產生，在實際的環境中，主要是前面兩個因素導致的凝露問題。

2.1 在開閉所（或開關柜）內空氣相對濕度不變、氣壓不變的情況下，只要開閉所（或開關柜）內物體溫度降低到空氣露點溫度以下，則空氣中的水汽就會凝結成露水，附著到物體表面。例如晝夜溫差較大，開閉所（或開關柜）溫度會在短時間內降到開閉所（或開關柜）內部空氣的露點溫度以下，開閉所（或開關柜）內空氣中的水汽就會在開閉所（或開關柜）內壁比較冷的頂部、觀察窗、門板等地方結露；

2.2 當開閉所（或開關柜）內部環境溫度不變、氣壓不變，相對濕度增大同樣會產生凝露。例如雨季，黃梅天，或者霧天，開閉所（或開關柜）內相對濕度很容易因天氣變化而突變，極易達到凝露的相對濕度。

?3、濕度對開關柜運行的危害

在電氣工程中，濕度對電氣設備的影響主要是絕緣強度、金屬腐蝕。

3.1 濕度對絕緣強度的影響。

濕度過高，降低了電氣設備的絕緣強度。一方面濕度過高，使空氣的絕緣性能降低，電氣設備中很多是靠空氣間隙絕緣的。另一方面空氣中的水分附著在絕緣材料表面，使電氣設備的絕緣電阻降低，特別是使用年限較長的設備，由于內部有積塵吸附水分，潮濕程度將更嚴重，絕緣電阻更低。設備的泄露電流大大增加，甚至造成絕緣擊穿，產生事故。

3.2 濕度對金屬腐蝕的影響

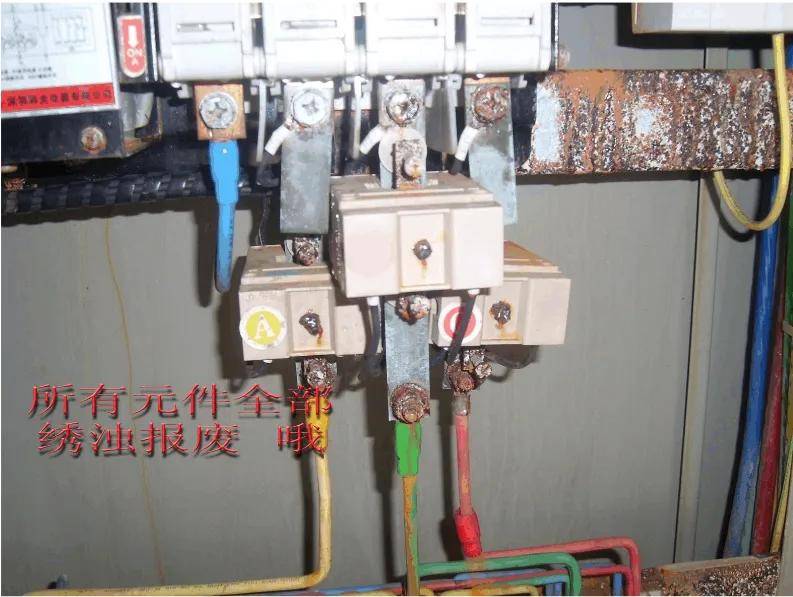

電氣設備中的導電金屬、導磁硅鋼片受到腐蝕后，將嚴重降低設備的性能和使用壽命。當相對濕度達到一定數值后，金屬的腐蝕會突然加快。鋼鐵因腐蝕發生的性狀改變，就是平常說的“生銹”。

4、有效破壞開關柜凝露產生的措施

通過凝露原因，要解決凝露的問題，只要破壞凝露產生的條件即可，針對開閉所的項目，結合該項目本身的特殊性，采用一套“開閉所環境集中控制系統”來整體解決開閉所的凝露問題，該系統可以對開閉所的室內濕度、電纜溝濕度、開關柜母線室、開關柜電纜室進行濕度治理。

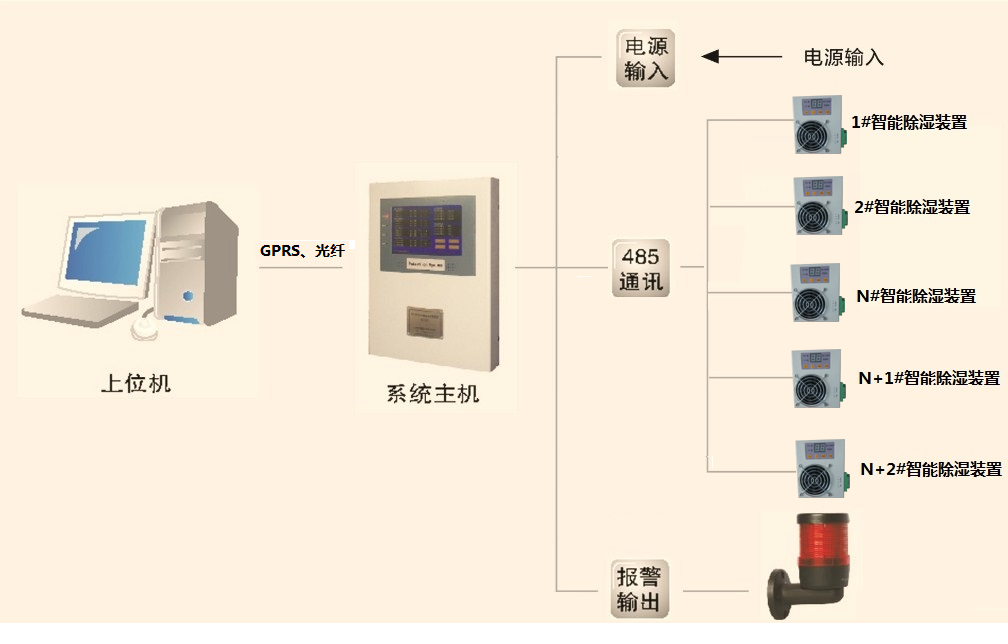

該系統包括3個主要模塊，分別是除濕系統監控平臺模塊、開閉所環境集中控制裝置模塊、開閉所除濕模塊，其中開閉所除濕模塊又包括：開關柜母線室除濕、開關柜電纜室除濕、電纜溝除濕和開閉所室內除濕。

開閉所除濕模塊通過RS485總線與開閉所環境集中控制裝置通訊，并通過無線的方式上傳給除濕系統監控平臺進行數據分析和展示。

4.1室內環境除濕機：可以根據預設的濕度起控值對開閉所室內進行除濕。

4.2 電纜溝除濕機：可以根據預設的濕度起控值對開閉所電纜溝進行除濕。電纜溝除濕機安裝在電纜溝中，除濕機工作產生的水通過水管匯集到集水器中，然后通過水泵排出至開閉所室外。

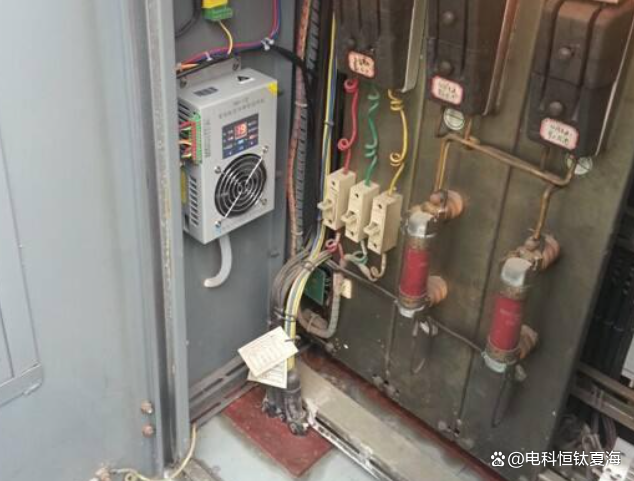

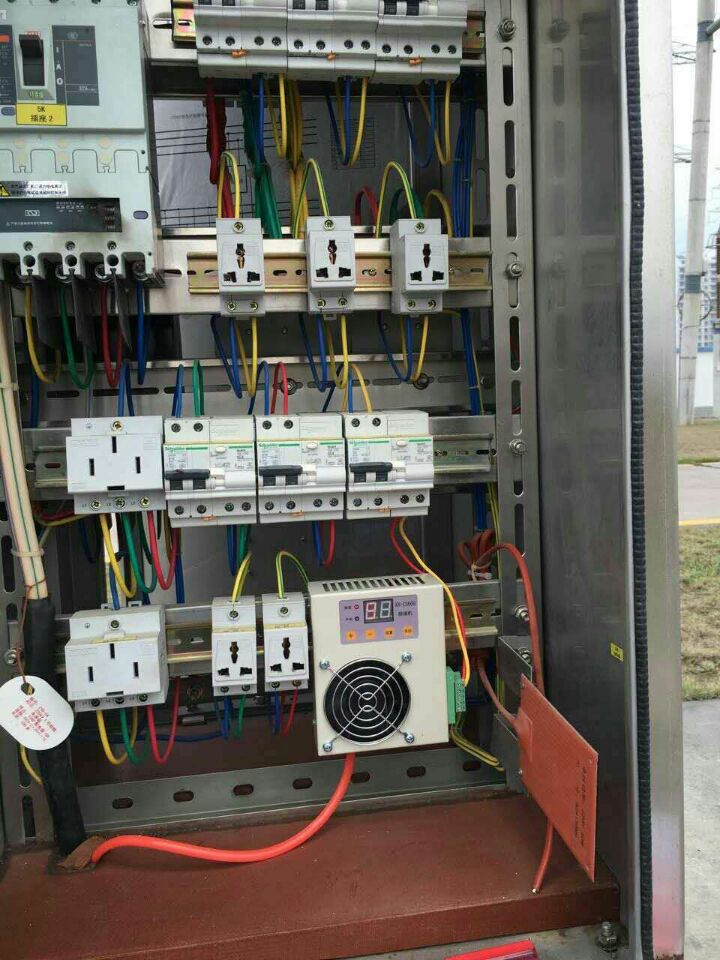

4.3 開關柜電纜室除濕裝置：可以采用微型抽濕機解決開關柜電纜室的凝露問題。每一面柜子的電纜室安裝一臺微型抽濕機，每一臺抽濕機產生的水通過水管排到電纜溝匯集到集水器中，然后通過水泵排出至開閉所室外。

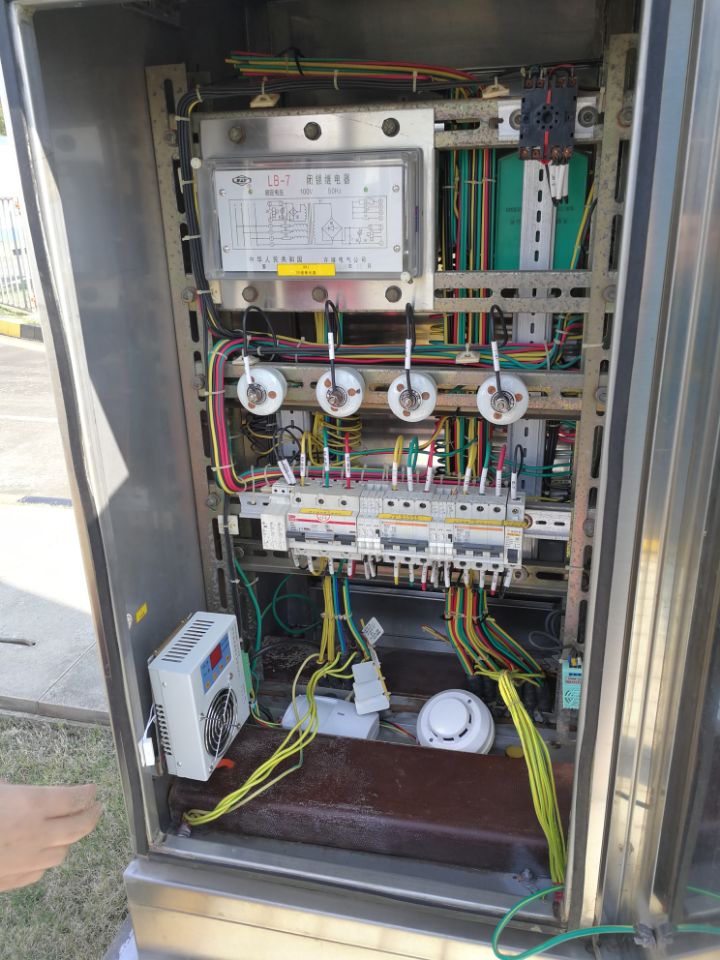

4.4 開關柜母線室除濕裝置：可以通過露點控制方式解決開關柜母線室內頂板的凝露，如圖4所示，該裝置通過測量高壓母線室頂板的溫度以及頂板附近環境溫濕度，經過裝置內部控制器的精密運算，控制高壓母線室外頂板的硅膠加熱膜的啟停來控制頂板的溫度，從而解決溫差凝露。另外該裝置還可以柜子左右兩側柜頂風機的啟停，加速高壓母線室與外界的空氣流通，減少濕度過大引起的凝露。

4.5 開閉所環境集中控制裝置：可以讀取RS485總線上設備的數據，同時可以對總線上的設備進行參數設定，另外還可以通過無線將所有數據上傳到除濕系統監控平臺。

4.6 除濕系統監控平臺：該平臺能方便顯示及管理各個開閉所的環境信息，能顯示各個開閉所中開關柜母線除濕裝置、開關柜電纜室除濕裝置、電纜溝除濕機和室內環境除濕機測量的數據、設置參數、起控和故障信息，同時還能下行進行參數設置。另外還具有數據分析和報表輸出功能。
