1 概述

ASCB1 系列智能微型斷路器可用于對用電線路的關鍵電氣因素，如電壓、電流、功率、溫度、漏電、能耗等進行實時監測，具有遠程操控、預警保護、短路保護、電能計量統計、故障定位等功能，應用于戶內建筑物及類似場所的工業、商業、民用建筑及基礎設施等領域低壓終端配電網絡。（咨詢家：acrel-js）

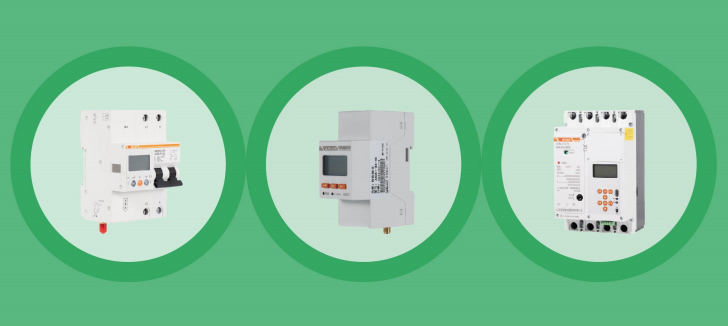

2 智能微型斷路器

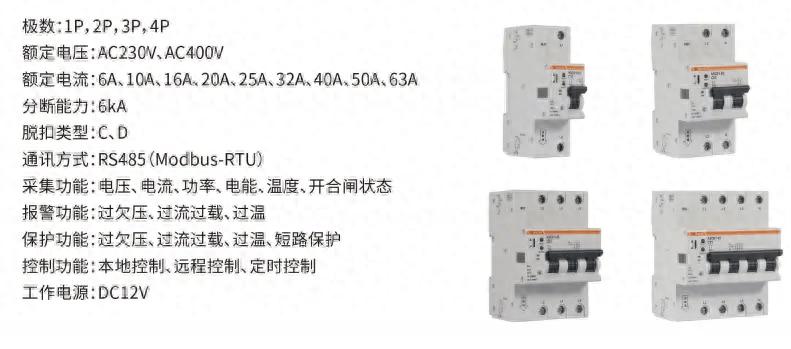

2.1智能小型斷路器|ASCB1-63

型號介紹

功能特點

可實時監測電壓、電流、功率、電能、溫度等參量

具有過壓、欠壓、過載、短路、過流、超溫等多種保護功能

具有本地手動推桿、本地電動控制、本地鎖定、遠程遙控、定時控制等多種控制功能

標配 RS-485（MODBUS）通訊

可選脫扣曲線 C 型/D 型

導軌式安裝，可選模數 1P/2P/3P/4P

2.2智能漏電斷路器|ASCB1LE-63

型號介紹

功能特點

可實時監測電壓、電流、功率、電能、溫度和漏電等參量

具有過壓、欠壓、過載、短路、過流、超溫和漏電等多種保護功能

具有本地手動推桿、本地電動控制、本地鎖定、遠程遙控、定時控制等多種控制功能

標配 RS-485（MODBUS）通訊

可選脫扣曲線 C 型/D 型

導軌式安裝，可選模數 2P/4P

2.3智能網關|ASCB1-M

型號介紹

功能特點

可連接最多 16 臺智能微型斷路器

可查看各個智能斷路器的電壓、電流、功率、電能、溫度和漏電等實時數據

可查看各個智能斷路器的報警、保護、故障等狀態

可對各個智能斷路器進行參數設置和控制

LCD 液晶顯示，支持事件記錄

支持 RS485/以太網/4G 網絡通訊

3 系統組網

我們的系統大概分為三層結構：感知層、網絡層和平臺層。

感知層：連接于網絡中的各類微斷，包括智能小型斷路器、智能漏電斷路器。

網絡層：包含智能網關，采集感知層的數據，進行規約轉換將數據上傳至平臺。

平臺層：在 PC 端及移動端為用戶提供應用服務。

4 平臺介紹

4.1 平臺概述

Acrel-EIoT 能源物聯網開放平臺是一套基于物聯網數據中臺，建立了上下行數據標準，為互聯網用戶提供能源物聯網數據服務的平臺。用戶僅需購買安科瑞智能微斷和智能網關，自行安裝后掃碼即可使用手機和電腦得到所需的數據服務。

4.2 WEB 版軟件介紹

項目概覽頁面

展示項目概況、設備狀態、設備報警信息、用能統計、報警統計等。并可根據客戶的行業特性，行業需求，經過培訓的工程或調試人員自行繪制客戶所需的駕駛艙頁面。

項目詳情頁面

展示項目下斷路器的狀態信息和運行情況，可以批量

對斷路器進行分合閘操作。

實時監控頁面

斷路器實時監控頁面展示設備的運行狀態、實時數據、各個電參量的歷史曲線、報警信息和控制日志。并支持用戶對斷路器進行復位、自檢、分合閘、檢修開關、強制分合閘等操作。

時控設置

用戶可以對斷路器進行時控設置，可選擇定時計劃和周期計劃。

參數設置頁面

用戶可以對斷路器進行參數設置，對電參量的報警值進行設置，達到隨時報警的作用。

報警信息頁面

用戶可查看設備或者項目的對應報警信息。

控制日志頁面

用戶可查看對設備的下發記錄和對應的下發狀態。

4.3 APP 軟件頁面介紹

項目概覽頁面

用戶可通過 app 對設備進行監控和控制。

項目詳情頁面

用戶可查看對應項目下設備的概覽信息，包含通訊狀態，分合閘狀態，回路名稱等。

實時監控頁面

用戶可查看對應斷路器的詳情，包含實時數據，實時狀態，歷史曲線等。

設備控制頁面

用戶可以對斷路器進行復位、自檢、分合閘、檢修開關、強制分合閘，時控設置，參數設置等。

場景控制頁面

APP 可一鍵切換場景模式，便捷地應對各種場合的需求。
