TPS3704x 是一款低功耗精密窗口或標準電壓監控器，可配置為四通道、三通道或雙通道。每個通道在 8 引腳 （1.6 mm x 2.9 mm） SOT-23 封裝中具有 ±1% 的閾值精度，可提供小尺寸解決方案。TPS3704x 包括一個非常精確的閾值檢測，具有高分辨率，非常適合在低電壓電源軌上運行且具有窄裕量電源容差的系統。內置低閾值遲滯和固定復位延遲可防止在監控多個電壓軌時出現錯誤的復位信號。
*附件：TPS3704x 四窗口、三窗口、雙窗口或標準電壓監控器數據表.pdf

TPS3704x 不需要任何外部電阻器來設置過壓和欠壓復位閾值，這進一步優化了整體高精度、成本和解決方案尺寸，并提高了安全系統的可靠性。

獨立的 VDD 和 SENSEx 引腳允許監控 VDD 以外的電源軌電壓，或可用作按鈕輸入。SENSEx 引腳支持可選使用外部電阻器。TPS3704x 上的每個通道都可以自定義為自己的過壓和欠壓窗口檢測，具有對稱或不對稱的上限和下限閾值容差。

特性

• 多達 4 個獨立的電壓監控器通道：
  • 固定和可調窗口、UV 或 OV 電壓選項。有關可用選項，請參閱 。
  • 易于使用的計算器工具，用于可調版本
  • 高閾值精度：±0.25%（典型值）
  • 內置精密遲滯：0.75%（典型值）
  • 固定時間延遲選項
  • 開漏輸出
• 旨在支持基于 Arm 的處理器，如 TDA4、Sitara AM33xx 以及高級 FPGA 和 SOC
• 低靜態電流：15 μA（最大值）
• 溫度范圍：–40°C 至 +125°C
• 符合功能安全標準
  • 系統能力高達 SIL 3
  • 硬件功能高達 SIL 1

參數

方框圖

1. 產品概述

• ?類型?：低功耗精密窗口或標準電壓監控器，可配置為四窗口、三窗口、雙窗口或標準電壓監控器。
• ?特點?：每個通道具有±1%的閾值精度，集成內部電阻分壓器，無需外部電阻設置過壓和欠壓復位閾值。
• ?封裝?：8引腳SOT-23封裝，提供小型解決方案。

2. 功能特點

• ?多窗口監控?：每個通道可獨立配置為過壓（OV）和欠壓（UV）窗口檢測，支持對稱或不對稱閾值。
• ?高精度?：閾值電壓精度高，適用于需要嚴格電壓監控的應用。
• ?可編程性?：支持通過外部電阻分壓器調整閾值電壓（對于可調版本）。
• ?低功耗?：最大靜態電流為15μA，適用于電池供電設備。
• ?延遲選項?：提供多種固定復位時間延遲選項，范圍從20μs到1200ms。
• ?輸出類型?：開漏輸出，需要外部上拉電阻。

3. 應用領域

• ?電源管理?：用于監控DC/DC轉換器、LDO等電源的輸出電壓，確保電壓穩定。
• ?微控制器監控?：監控微控制器的核心電壓和I/O電壓，確保其在安全范圍內運行。
• ?工業控制?：在工業自動化系統中監控關鍵電壓，提高系統可靠性。

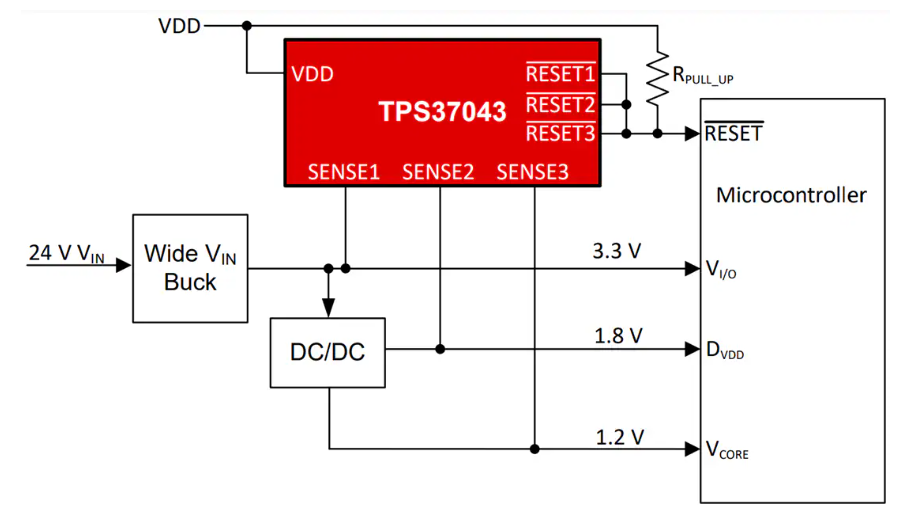

4. 典型應用電路

• ?多軌電壓監控?：通過單個TPS3704x芯片監控多個電源電壓軌，簡化設計并降低成本。
• ?手動自檢功能?：通過預留的SENSE引腳實現手動自檢功能，增強功能安全性。

5. 布局與設計指南

• ?電源去耦?：在VDD引腳附近放置0.1μF至1μF的旁路電容，以減少電源噪聲的影響。
• ?SENSE引腳布局?：將SENSE引腳直接連接到被監控的電壓軌，對于噪聲敏感的應用，可在SENSE引腳和GND之間放置10nF至100nF的電容。
• ?輸出上拉電阻?：根據應用需求選擇合適的上拉電阻值，確保輸出信號的電平滿足后續電路的要求。
• ?避免長跡線?：避免VDD和SENSE引腳使用長跡線，以減少寄生電感和電容的影響。

6. 封裝與尺寸

• ?封裝類型?：SOT-23 8引腳封裝，尺寸為1.6mm x 2.9mm。
• ?引腳排列?：提供清晰的引腳排列圖，便于PCB布局和焊接。

7. 支持資源

• ?數據手冊?：提供詳細的技術規格、應用指南和布局建議。
• ?設計工具?：包括TPS3704x可調閾值電壓電阻計算器，簡化設計工作。
• ?TI E2E?支持論壇?：提供快速驗證的答案和設計幫助，解決開發過程中的疑問。

8. 注意事項

• ?最大電壓限制?：確保VDD和SENSE引腳的電壓不超過絕對最大額定值，以避免損壞設備。
• ?熱管理?：在設計時考慮設備的熱耗散，確保在最大環境溫度下不超過結溫限制。
• ?靜電放電保護?：在處理和安裝過程中采取適當?shù)撵o電放電預防措施，避免損壞設備。
