簡介

E22-xxxT22系列是全新一代的LoRa無線數傳模塊，該系列（UART）模塊基于SEMTECH高性能射頻芯片而研發，其發射功率為：22dBm，具有多種傳輸方式，工作頻段分別在230/400/900MHz頻段，LoRa擴頻技術，TTL電平輸出，兼容3.3V的IO口電壓。

采用全新一代LoRa擴頻技術，速度更快，功耗更低，體積更?。恢С挚罩袉拘?、無線配置、載波監聽、自動中繼、通信密鑰等功能，支持分包長度設定，可提供定制開發服務。

二

準備工作

1. 軟件資料

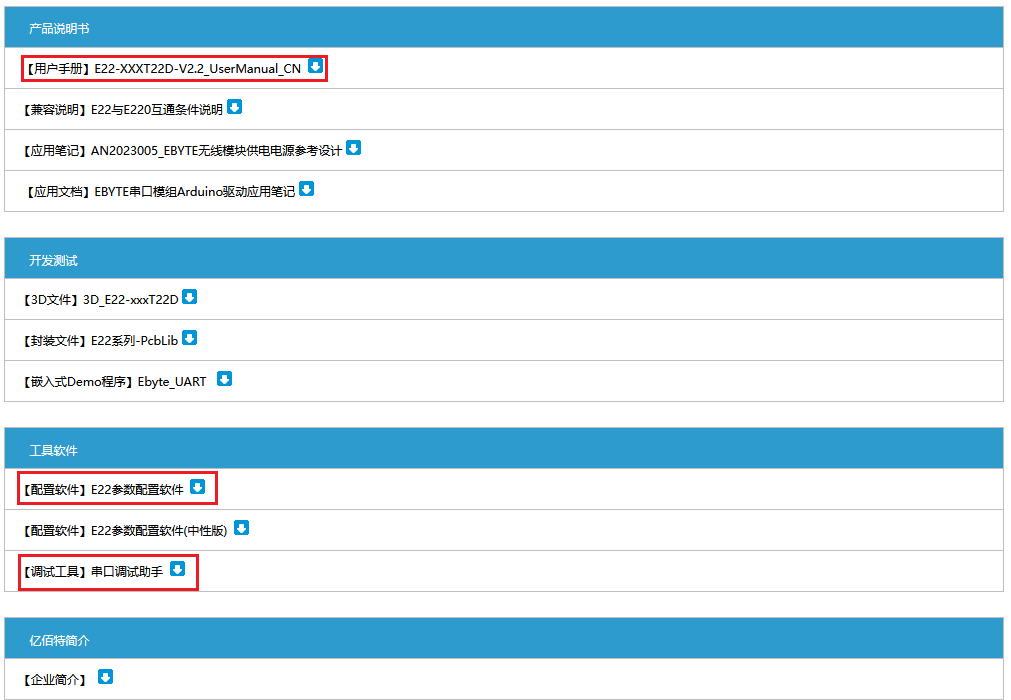

在官網鏈接下載通信所需要的資料及工具，包含產品手冊、配置工具、串口調試助手。

2. 硬件

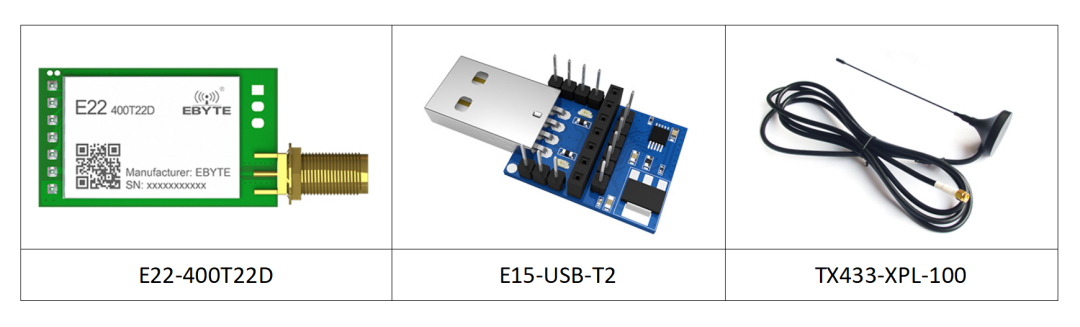

準備3pcs E22-400T22D模組、3pcs E15-USB-T2 USB轉TTL轉接板、3pcs TX433-XPL-100吸盤天線。

三

通信教程

1. 硬件連接

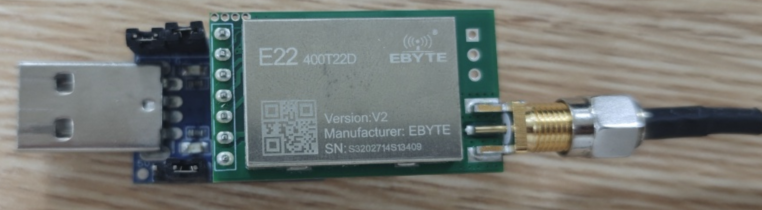

將E22-400T22D、E15-USB-T2、TX433-XPL-100連接起來：

2. 模式切換

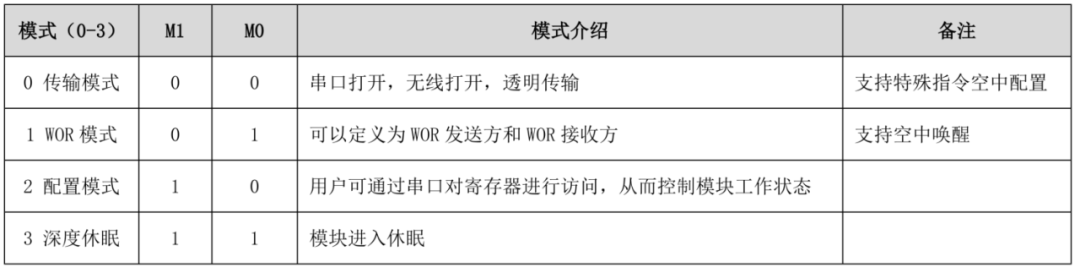

模塊有四種工作模式，由引腳M1、M0設置：

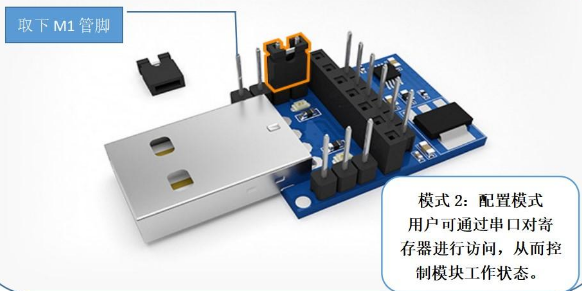

我們可以通過E15-USB-T2跳線帽實現模式切換：

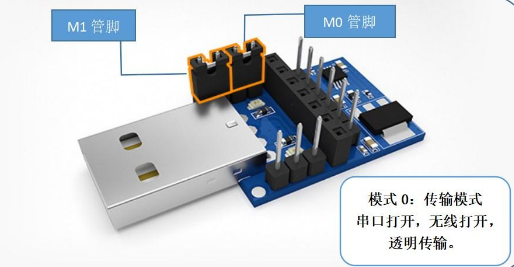

模式0(傳輸模式)：

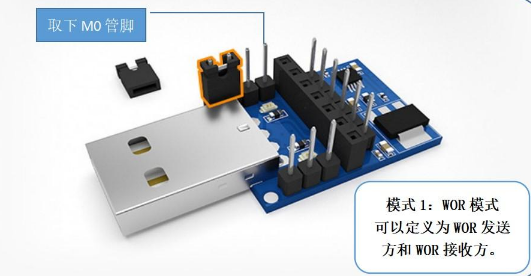

模式1(WOR模式)：

模式2(配置模式)：

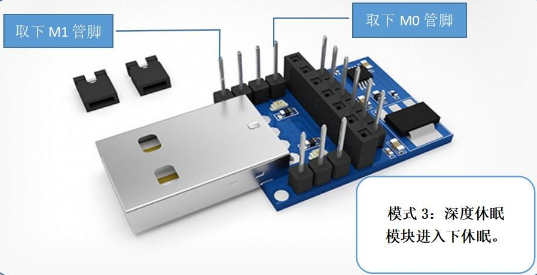

模式3(深度休眠模式)：

3. 配置模組參數

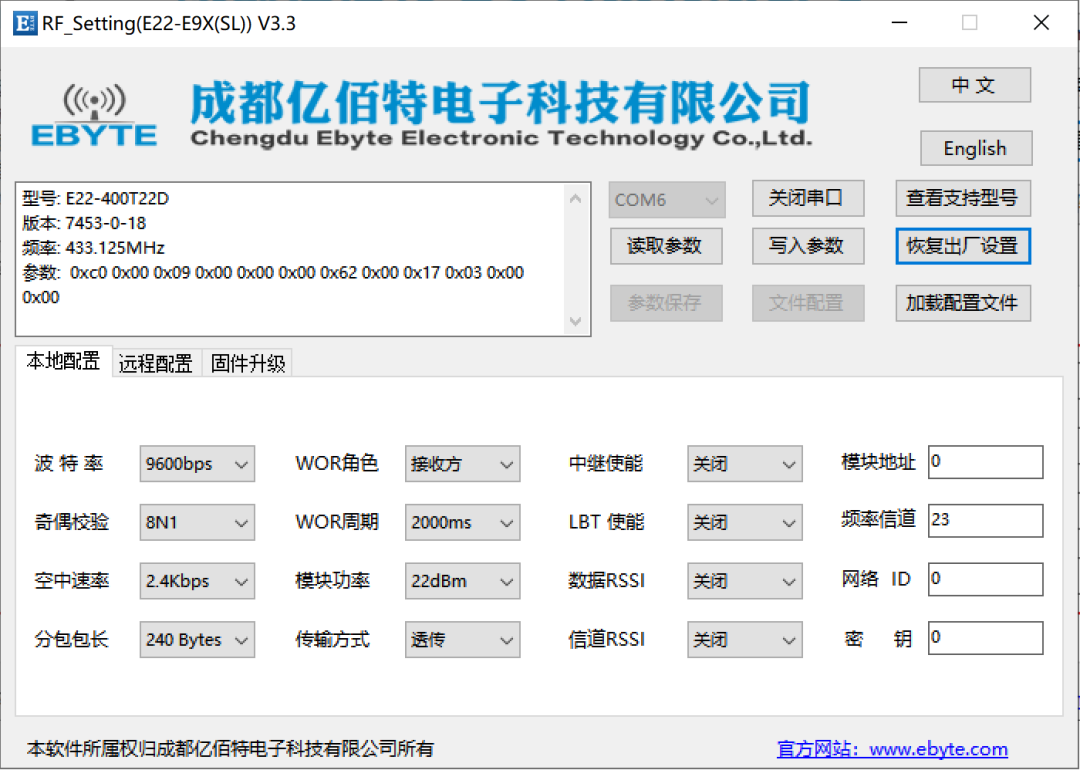

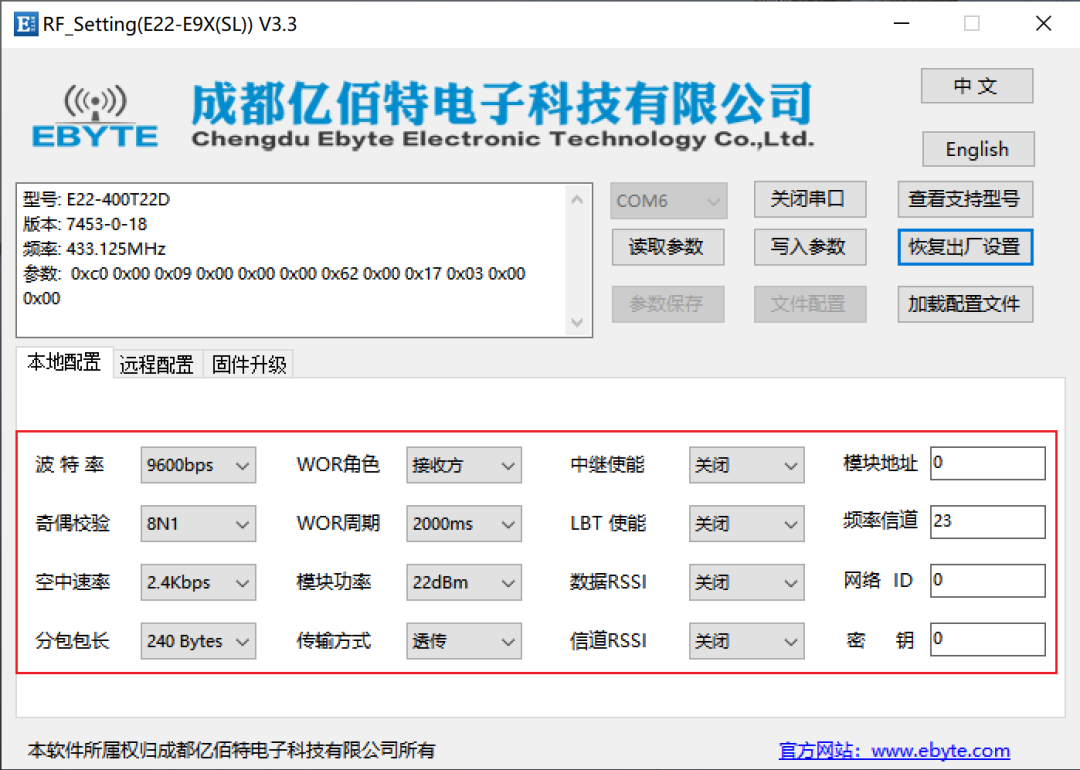

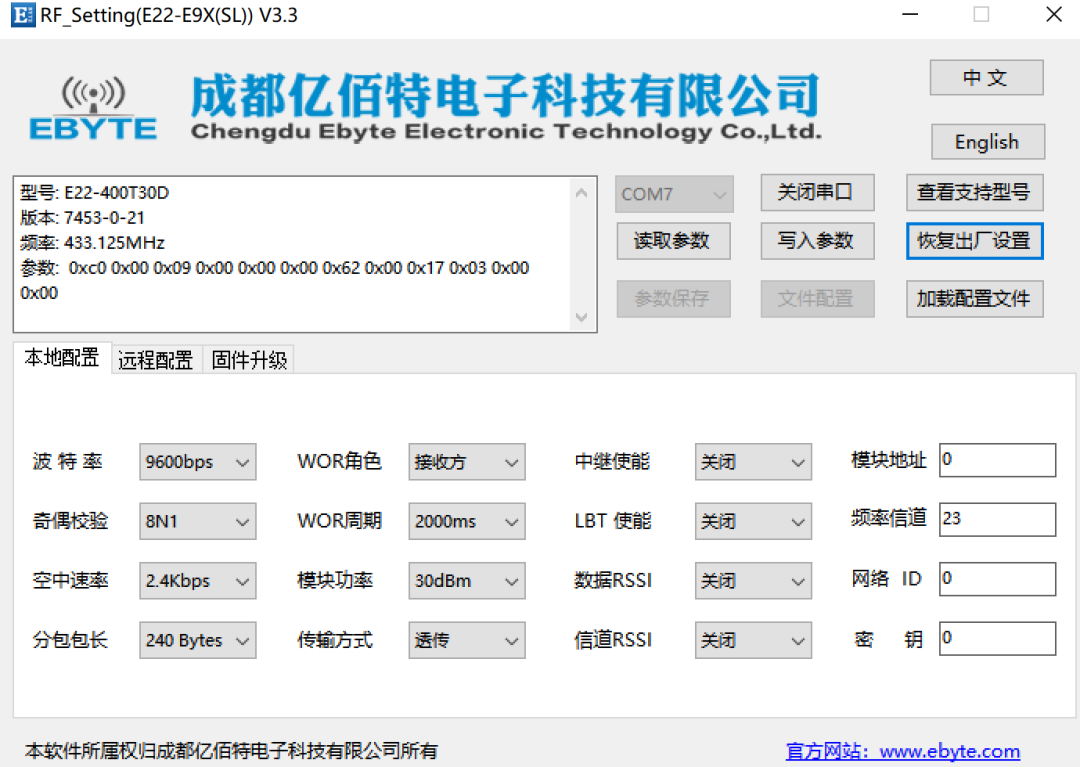

將模組切換到配置模式，打開上位機配置工具，選擇對應串口并打開，可在本地配置區域修改相關參數，點擊寫入?yún)?shù)后保存。

4. 數據透傳測試

將2pcs E22-400T22D參數配置為一致；

將模組切換為傳輸模式；

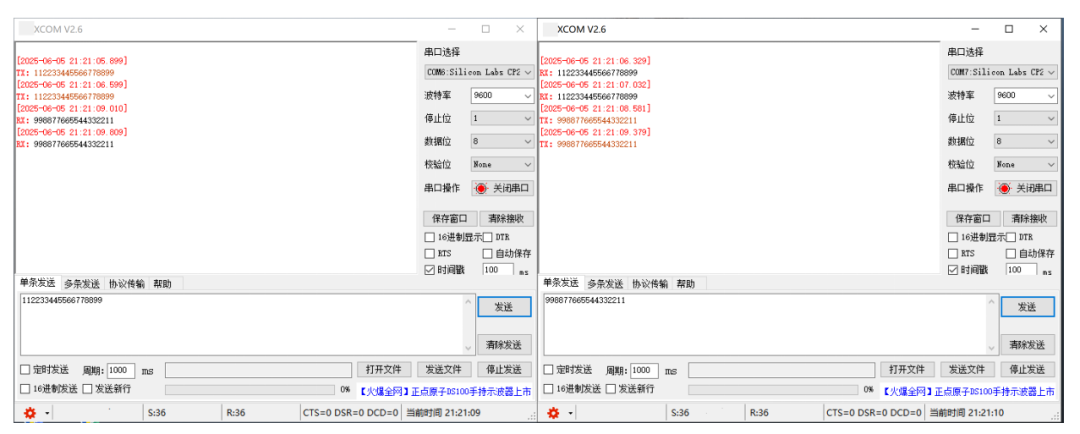

打開串口調試助手，雙方互發數據，可實現數據透傳應用。

5. 廣播通信測試

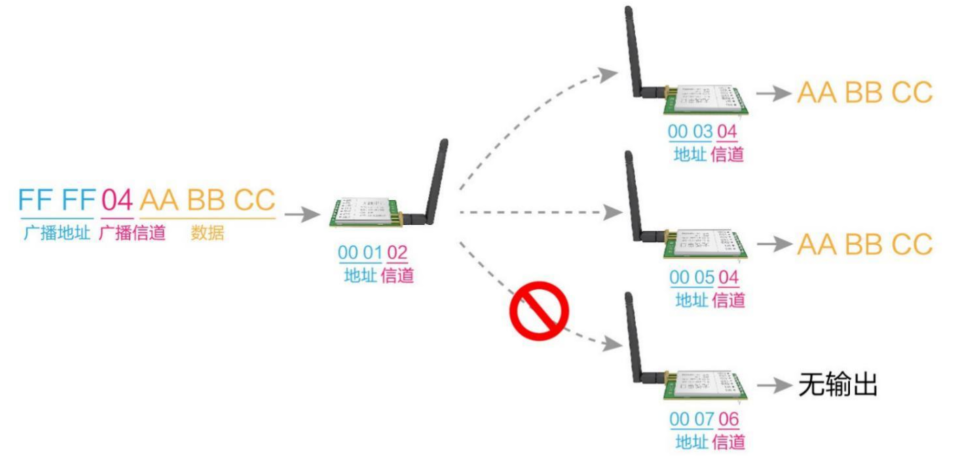

廣播通信示意圖：

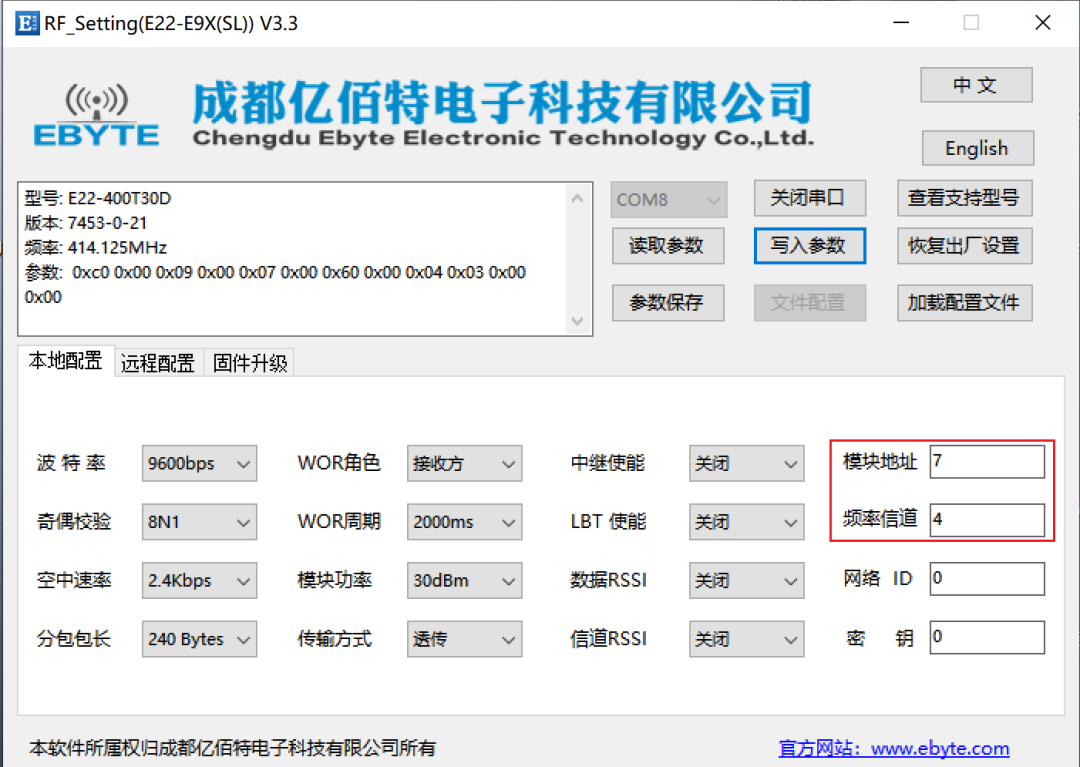

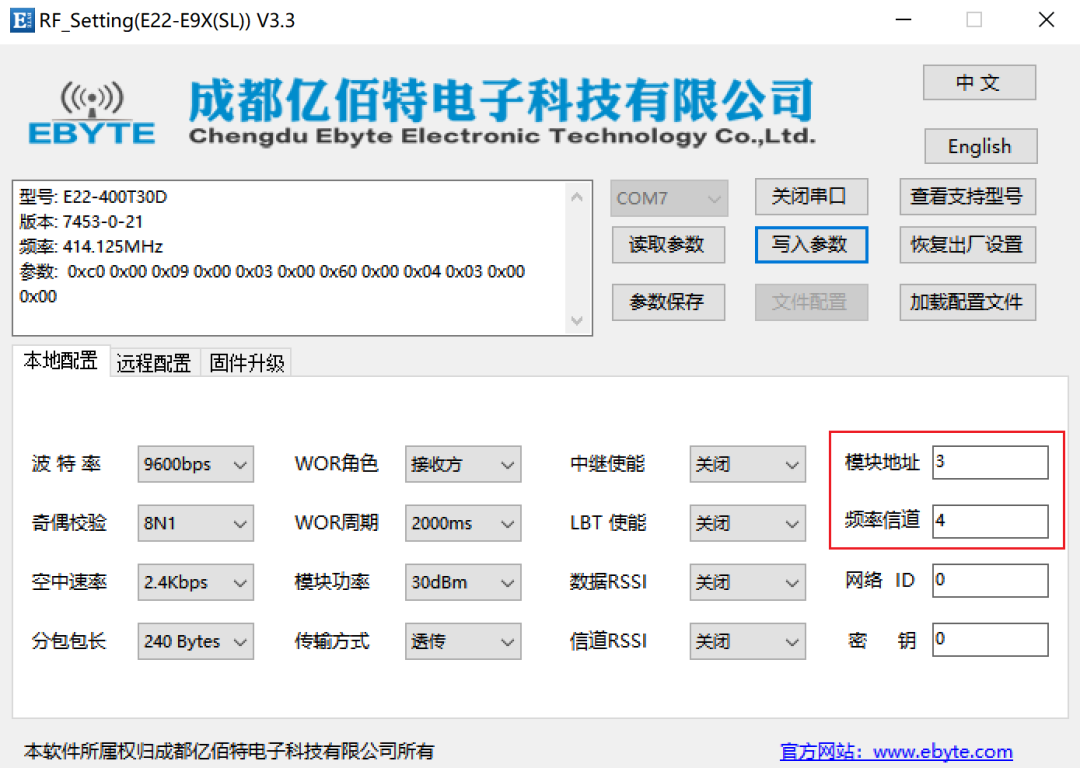

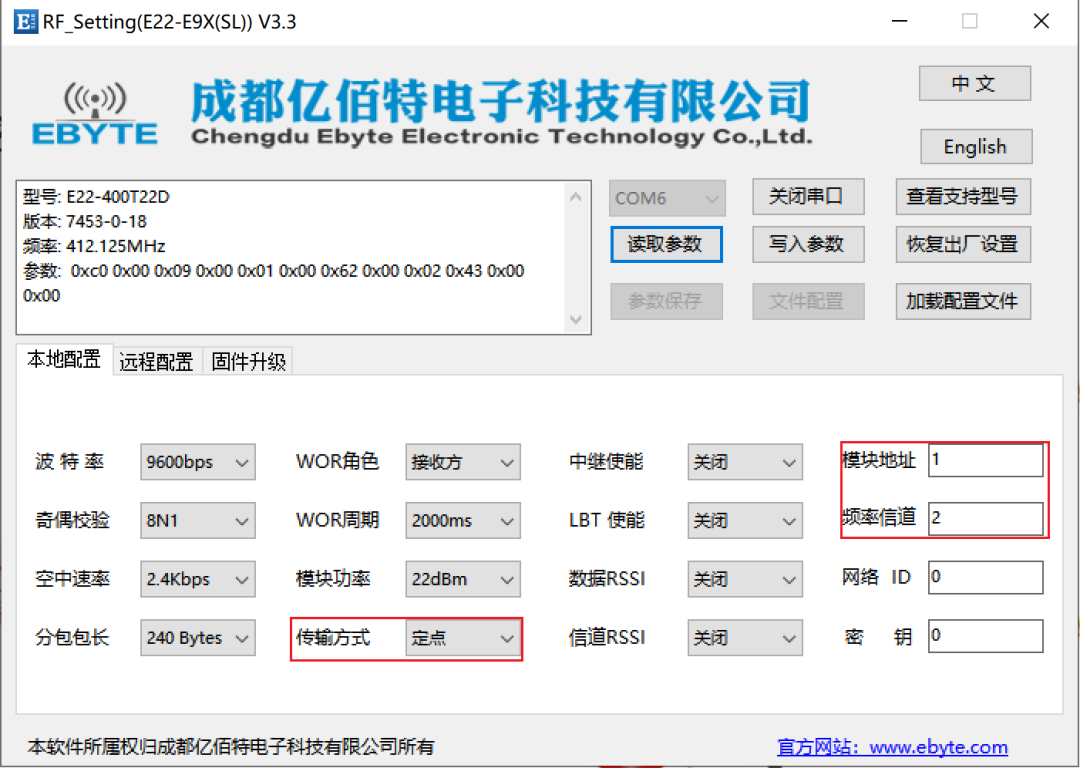

修改模組參數

模組1：定點傳輸模式，地址00 01，信道02；

模組2：地址00 03，信道04；

模組3：地址00 07，信道04。

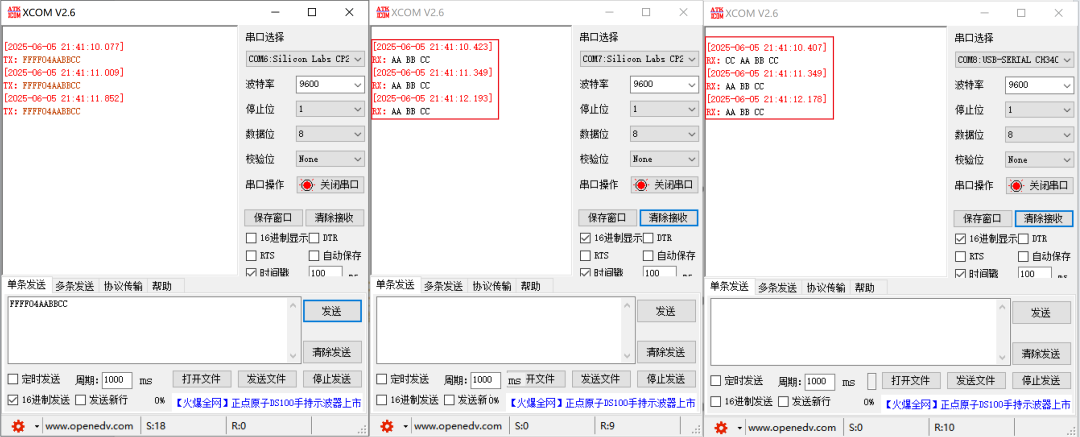

將模組切換為傳輸模式，打開串口調試助手測試通信，模組1發送FF FF 04 AA BB CC,模組2、模組3接收數據AA BB CC。

6. 定點通信測試

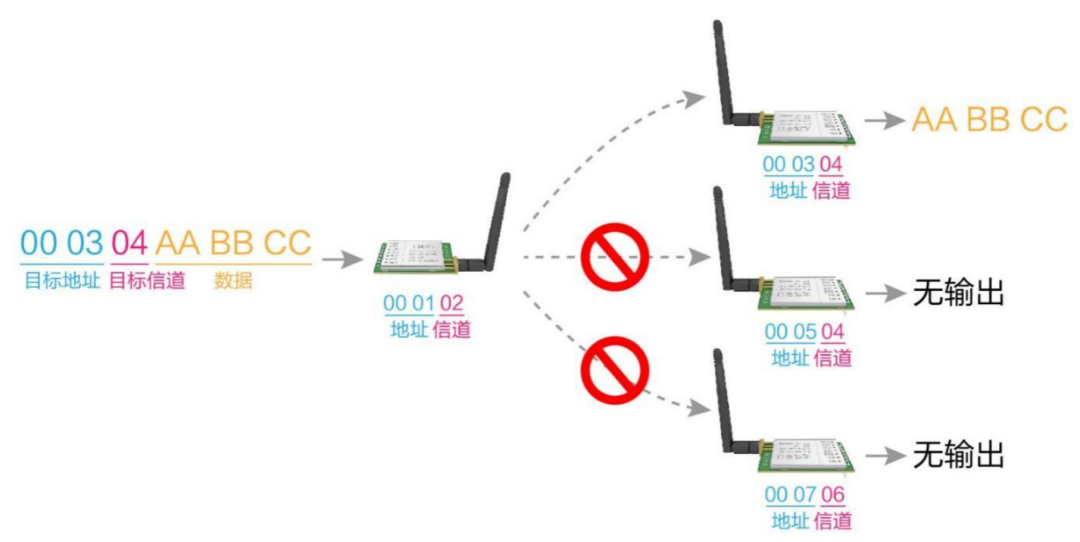

定點通信示意圖：

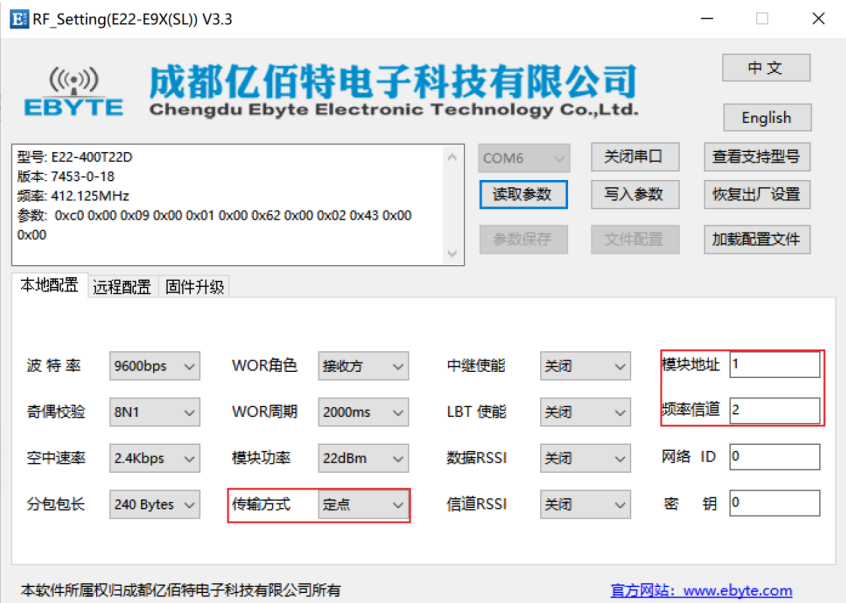

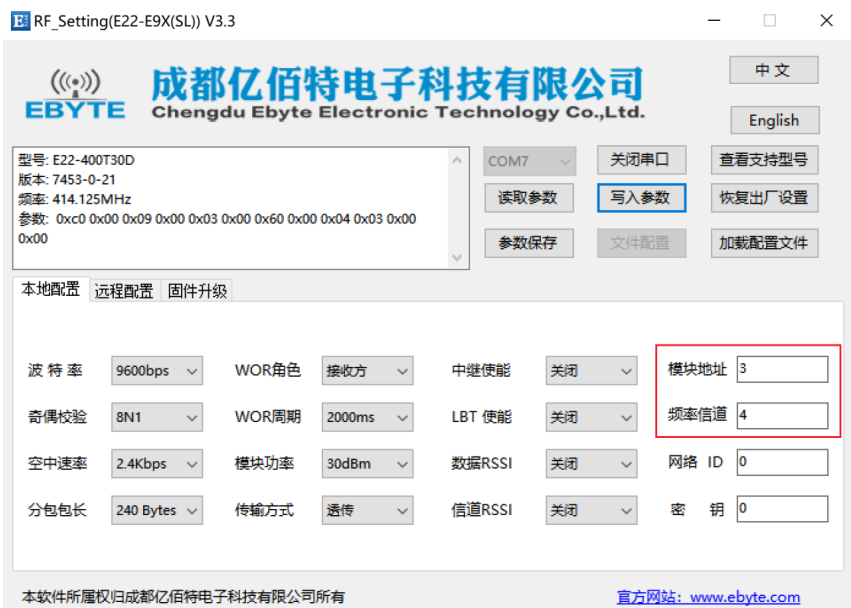

修改模組參數

模組1：定點傳輸模式，地址00 01，信道02；

模組2：地址00 03，信道04；

模組3：地址00 07，信道04。

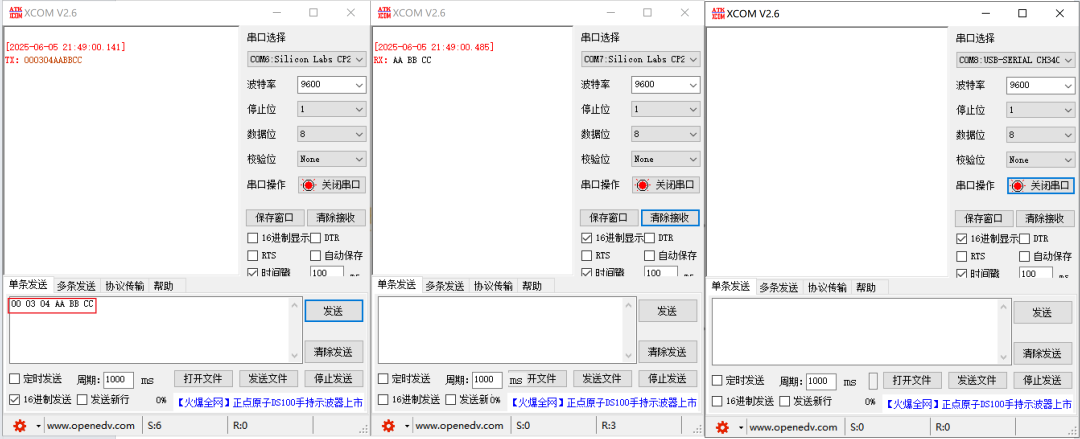

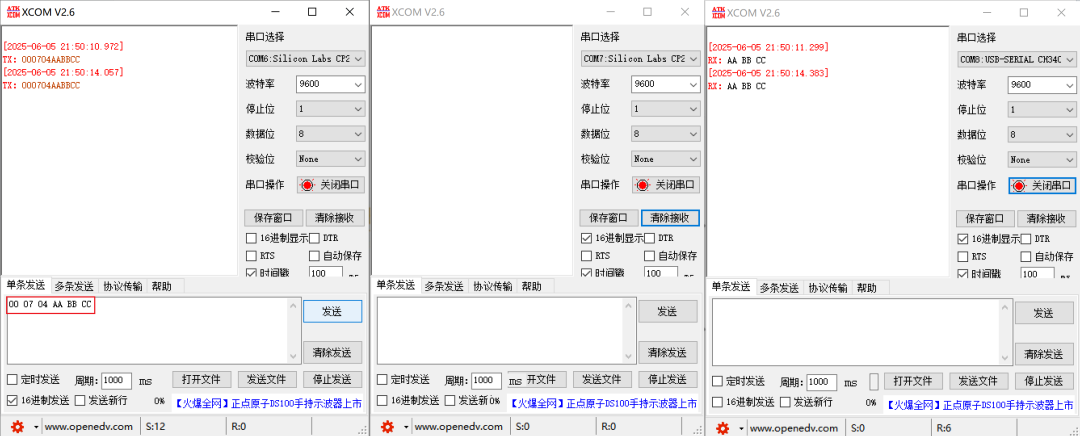

將模組切換為傳輸模式，打開串口調試助手測試通信，模組1發送00 03 04 AA BB CC，模組2接收數據AA BB CC，模組3未接收數據。

將模組切換為傳輸模式，打開串口調試助手測試通信，模組1發送00 07 04 AA BB CC，模組2未接收數據，模組3接收數據AA BB CC。
