電力系統的穩定運行離不開對電力設備的監測、控制、調節和保護，包括繼電保護裝置、測控裝置、配電自動化終端以及在線監測裝置等。其中信號鏈芯片承擔了關鍵的信號處理任務，覆蓋信號調理、轉換和控制，直接影響設備性能。電力工作環境的復雜性也要求芯片高可靠性、寬溫度范圍工作、抗干擾能力強等。

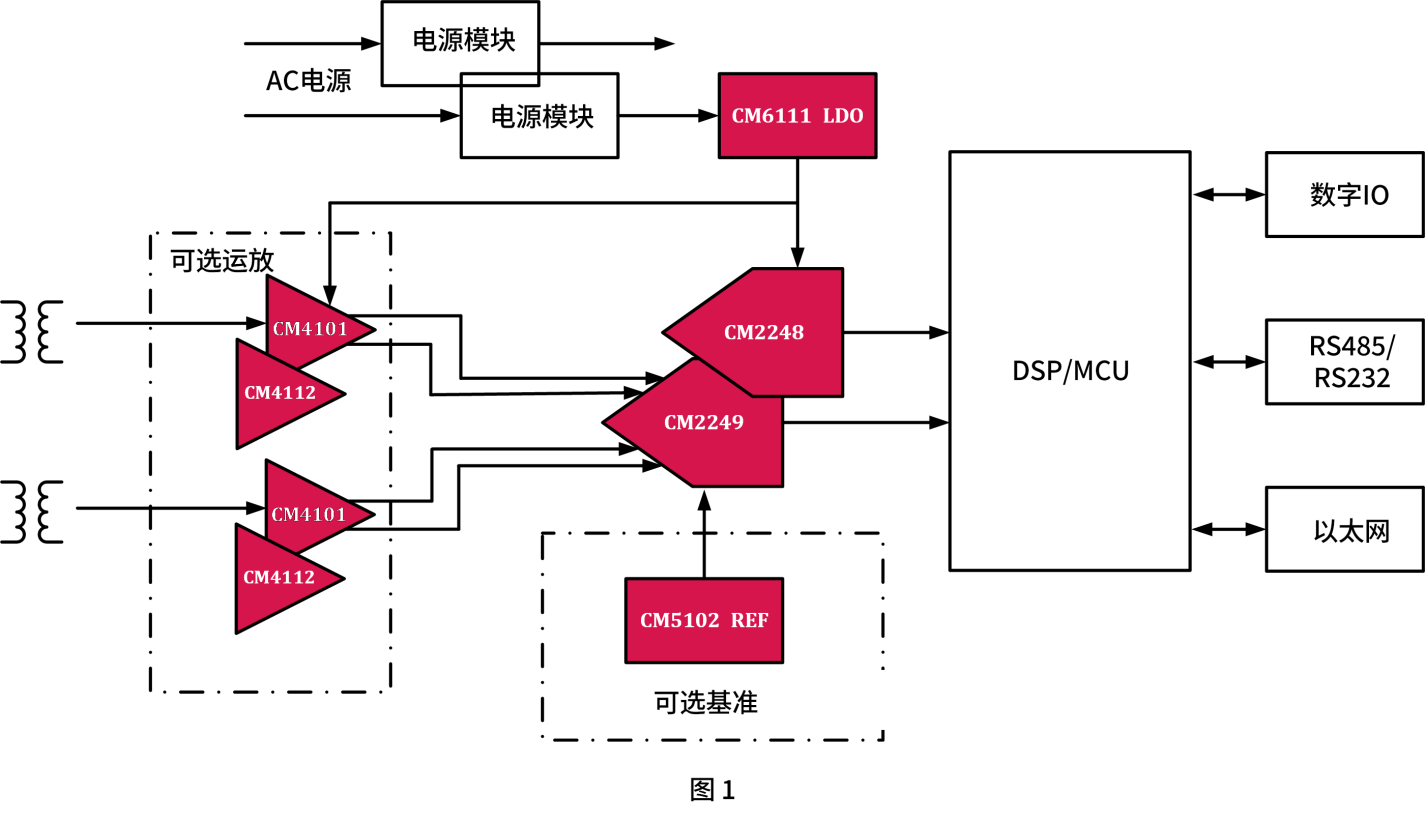

士模微電子以技術突破為引擎，提供電力領域全鏈路信號鏈產品矩陣。面向繼電保護、配電終端、行波定位、局部放電檢測和行波測距等多個應用場景，從高精度、高速ADC到電壓基準、通用運算放大器和線性穩壓器(如圖1)。

依托世界一流的研發團隊，士模微電子全產品線均正向設計，實現產品高性能、寬溫區高可靠、境內工藝流片，以技術實力助力能源安全，同時憑借自有專利布局，助力客戶開拓國際市場。

高精度、高速模數轉換器ADC

模數轉換器ADC是電力二次設備的核心部件之一。憑借“全正向設計、全溫區可靠運行、全場景技術覆蓋”的優勢，士模ADC產品已成為電力領域的“性能優選”。士模ADC產品均采用自主創新的架構設計，并以獨有的專利技術消除工藝偏差的影響，在實現境內流片的同時，確保量產產品性能的一致性。

1、繼電保護、新能源逆變

CM2248(兼容AD7606)：16位8通道，200kSPS，同步采樣ADC

?性能優勢

• 高精度：92dB SNR@200kSPS，無過采樣有效位數較國際競品高半位。
• 高線性：±1LSBINL, ±0.8 LSBDNL，保證全量程轉換結果準確，高線性度。
• 低諧波：-105dB THD，ADC高線性帶來低諧波，高保真。

?工程化完善

• 高集成度：片內集成保護/可變?cè)鲆娣糯笃?/u>/濾波/基準，減少30%外圍元件。
• 強可靠性：工業級防護+寬溫運行，適配嚴苛環境。
• 易用性：?jiǎn)坞娫垂╇?管腳兼容AD7606，支持快速設計遷移。

?產品認證及榮譽

• 廣五所AQKK認證
• 2022-2023年度中國模擬信號鏈芯片市場最佳產品

2、配電自動化終端

CM2249(兼容AD7616)：16位16通道，1MSPS，雙組同步采樣ADC

?性能優勢

• 高精度：90dB SNR@1MSPS，噪聲性能持平國際競品。
• 高線性：±0.8LSB INL，±0.6LSB DNL，保證全量程轉換結果準確，高線性度。
• 低諧波：-105dB THD，低諧波失真，高保真。

?產品認證及榮譽

• 廣五所AQKK認證
• 第十八屆中國芯“芯火新銳產品”

3、行波定位

CM2368(兼容AD7606C-18)：18位8通道，1MSPS，同步采樣ADC

?性能優勢

• 高精度：93.5dB SNR，相較國際競品高2dB。
• 線性度：±2LSB INL，±0.6LSB DNL
• 低諧波：-107dB THD
• 豐富的內部自診斷功能：開路檢測、接口檢驗、診斷多路選擇器/V1通道復用。
• 可編程增益帶寬：可配置23kHz和202kHz兩種帶寬模式。

?產品認證及榮譽

• 中關村論壇《百項新技術新產品榜單》—面向智能感知應用的高性能ADC芯片CM2368

4、局部放電監測

CM3432(兼容AD9643)：14位雙通道，250MSPS，高速ADC

?性能優勢

• 低功耗：實現了322mW超低功耗，較國際競品降低60%。
• SNR：典型值為69.4dBFS(185MHz)
• SFDR:典型值為80dBc(185MHz)
• 1GHz全功率帶寬：對≤1GHz的模擬信號進行無失真直接采樣。
• 滿足高速和低功耗需求：支持LVDS和CMOS接口模式。

更多電力應用ADC產品，請咨詢銷售

運算放大器

提供獨具特色的國產雙極性工藝運放， 以及低偏流、低溫漂、斬波等各類運放，滿足多元信號調理需求，靈活適配各類電力應用場景。

CM4112(兼容OPA2277）

• 低噪聲：0.3μVpp(0.1Hz~10Hz)
• 低失調電壓：13.4μV
• 低失調電壓溫漂：典型值為0.10μV/℃
• 低輸入偏置電流：典型值為100pA

CM4101(兼容OP27)

• 雙極性工藝
• 低1/f噪聲
• 低噪聲：0.1μVpp(0.1Hz~10Hz)
• 電壓噪聲密度：3nV/√Hz(@1kHz)
• 低失調電壓：典型值為10μV

電壓基準源

聚焦電力領域?qū)Σ蓸泳鹊膰?yán)苛要求，高精度、低噪聲、低溫漂基準源提供全溫區穩定參考電壓，保障模數轉換器采樣穩定。

CM5102(兼容AD780/ADR431/ADR421)

• 2.5V/3V輸出電壓
• 低溫漂：-55~125°C最大5ppm/℃
• 低噪聲：4μVpp(0.1Hz~10Hz)

線性穩壓器

系統的高性能離不開提供電源支撐的高性能LDO。高性能正負電源LDO兼具超低噪聲和高帶寬，滿足精密、高速信號鏈對于電源嚴苛的要求。

CM6111(兼容LT3042)

• 輸出電流：最大200mA
• 高PSRR：78dB@1MHz
• 低噪聲：0.8μVrms(10Hz~100kHz)

關于士模

士模微電子由國際知名專家領銜，以高性能ADC/DAC為技術核心，聚焦工業級和汽車級信號鏈芯片的設計和銷售。產品線覆蓋高精度和高速ADC、DAC、放大器、基準和LDO，為工業、能源、汽車和通信等領域提供高性能信號鏈產品解決方案。依托資深的研發、運營、質量、營銷和客戶支持團隊，士模微電子堅持全正向設計并熟稔產品制造工藝，保障國產自主可控。
