上一篇文章介紹了Type0型配置空間Header中的BAR的作用和用法，但是PCIe中的橋設備（Switch和Root中的P2P）又是如何判斷某一請求（Request）是否屬于自己或者自己的分支下的設備的呢？這實際上是通過Type1型配置空間Header中的Base和Limit寄存器來實現的，這篇文章來進行簡單地介紹一下。

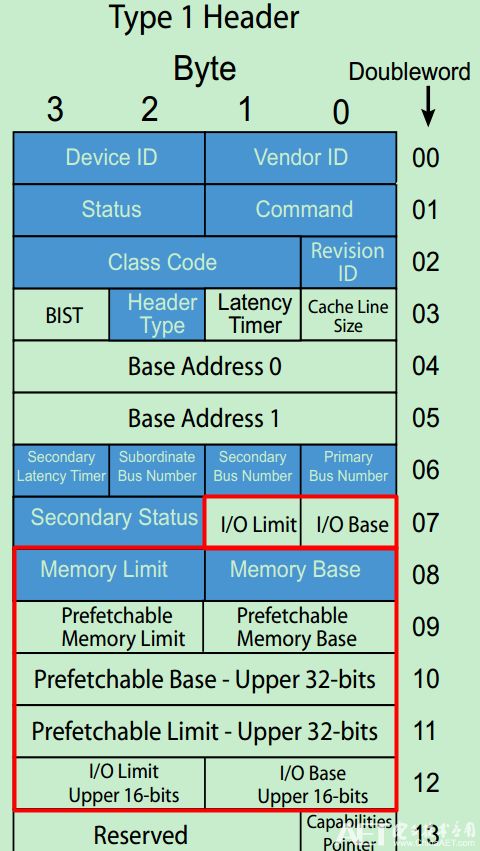

Base和Limit寄存器在Type1 Header中的位置如下圖所示：

Base和Limit寄存器分別確定了其所有分支下設備（The device that live beneath this bridge）的地址的起始和結束地址。根據請求類型的不同，分別對應不同的Limit&Base組合：

· Prefetchable Memory Space（P-MMIO）

· Non- Prefetchable Memory Space（NP-MMIO）

· IO Space（IO）

一旦該橋分支下面的任意設備的BAR發生改變，該橋的Base&Limit寄存器也需要做出對應的改變。

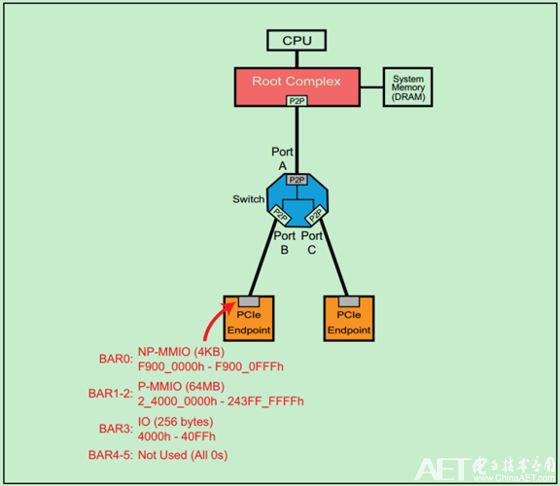

下面以一個簡單的例子，來分析一下：

如上圖所示，連接到Switch的PortB上的PCIe Endpoint分別配置了NP-MMIO、P-MMIO和IO空間。下面來簡單地分析一下PortB的Header中的Base & Limit 寄存器。

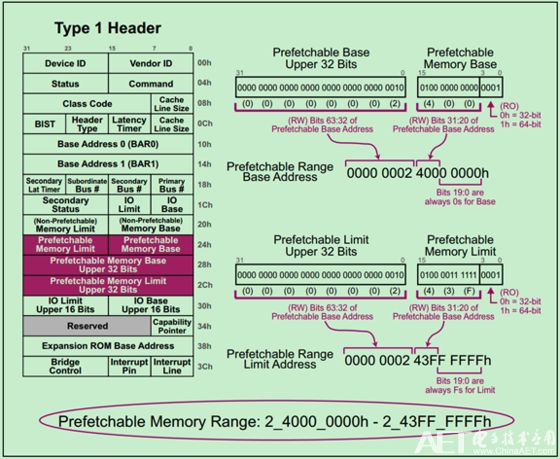

P-MMIO Base & Limit

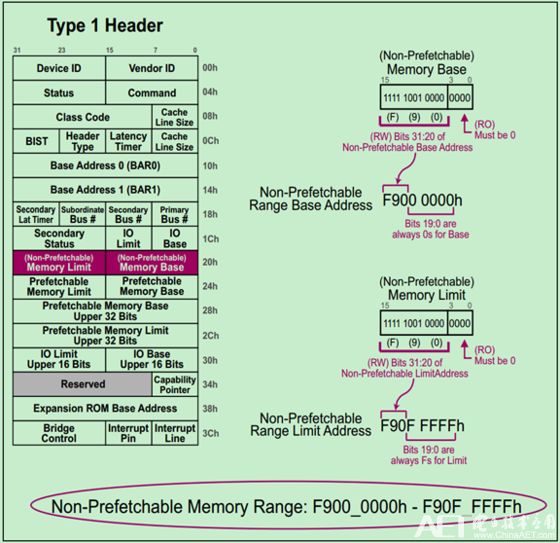

NP-MMIO Base & Limit

需要注意的是，Endpoint的需要的NP-MMIO的大小明明只有4KB，PortB的Header卻給其1MB的空間（最小1MB），也就是說剩余的空間都將會被浪費掉，并且其他的Endpoint都將無法使用這一空間。

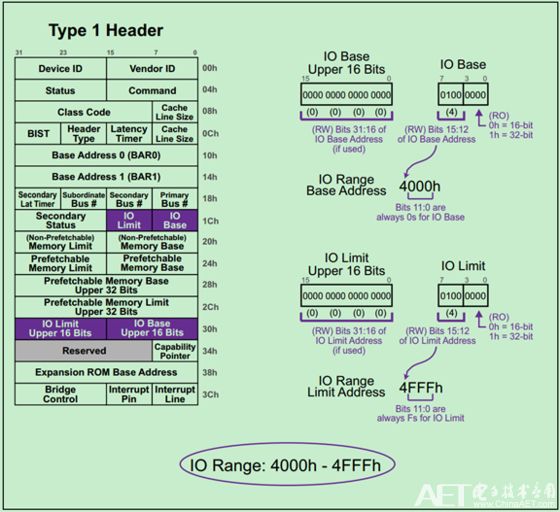

IO Base & Limit

注：IO空間可分配的最小值為4KB，最大值則取決于操作系統和BIOS。

Unused Base and Limit Registers

很多情況下，我們并不需要所有的地址空間類型，比如所在某一個Endpoint中沒有使用IO Space。此時，其對應的橋的Header會把Base的地址設置為大于Limit的地址，也就是把地址范圍設置為無效。

注：Mindshare的書這個地方似乎寫錯了，以PCIe Spec為準。

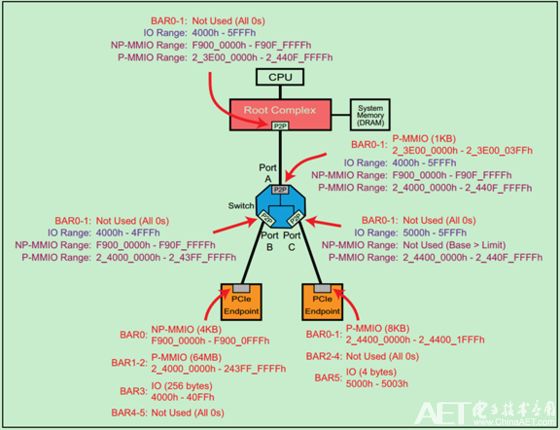

一個完整的例子如下圖所示：
