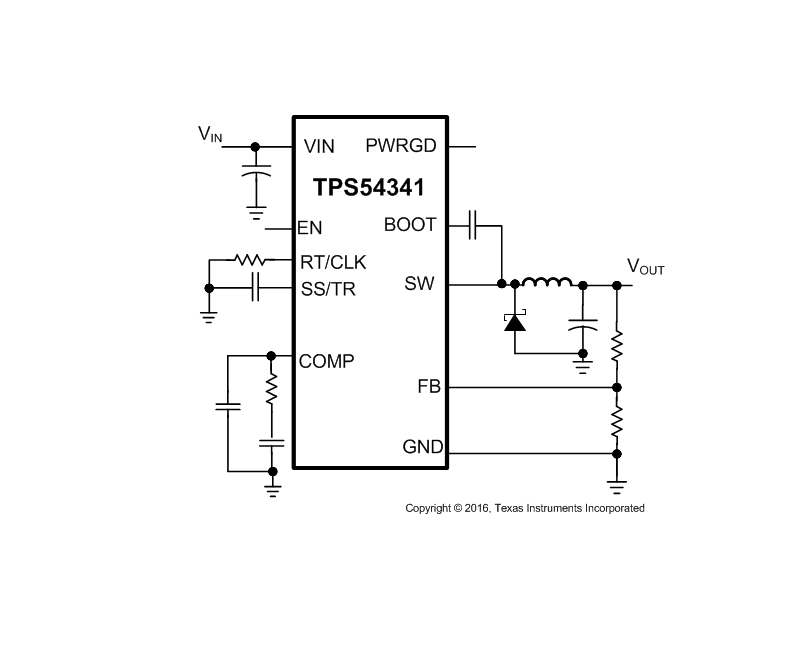

TPS54341 器件是一款具有集成高側的 42V、3.5A 降壓穩壓器 MOSFET 的該器件可承受高達 45 V 的負載突降脈沖，符合 ISO 7637 標準。電流模式控制提供 簡單的外部補償和靈活的組件選擇。低紋波脈沖跳躍模式可降低 空載電源電流為 152 μA。使能時，關斷電源電流降至 2 μA pin 被拉低。

欠壓鎖定在內部設置為 4.3 V，但使用外部 使能引腳上的電阻分壓器。輸出電壓啟動斜坡由軟啟動控制 pin 也可以配置為 Sequence/tracking。漏極開路電源良好信號指示 輸出在標稱電壓的 93% 至 106% 范圍內。
*附件：tps54341.pdf

寬可調開關頻率范圍允許優化任一效率 或外部組件尺寸。逐周期電流限制、頻率折返和熱關斷 在過載情況下保護內部和外部組件。

TPS54341 器件采用 10 引腳 4mm × 4mm WSON 封裝。

特性

• 輕負載時具有高效率，具有脈沖跳躍 Eco 模式?
• 87mΩ 高側 MOSFET
• 152μA 工作靜態電流和 2μA 關斷電流
• 100kHz 至 2.5MHz 可調開關頻率
• 與 External Clock 同步
• 輕負載時的低壓差，具有集成的 BOOT Recharge FET
• 可調 UVLO 電壓和滯后
• UV 和 OV 電源就緒輸出
• 可調軟啟動和排序
• 0.8V 1% 內部電壓基準
• 10 引腳 WSON，帶導熱墊封裝
• –40°C 至 150°C TJ工作范圍

參數

方框圖

一、產品概述

TPS54341是一款由德州儀器（Texas Instruments）生產的高效降壓（Buck）DC-DC轉換器，適用于4.5V至42V的寬輸入電壓范圍，提供高達3.5A的連續輸出電流。該轉換器集成了高側MOSFET，采用固定頻率峰值電流模式控制，具有高效率、低靜態電流、可調開關頻率以及多種保護功能等特點。

二、主要特性

• ?寬輸入電壓范圍?：4.5V至42V，支持多種輸入電源。
• ?高輸出電流?：連續輸出電流可達3.5A。
• ?集成高側MOSFET?：減少了外部元件數量，提高了系統可靠性。
• ?固定頻率峰值電流模式控制?：簡化了外部補償設計，提高了系統穩定性。
• ?可調開關頻率?：開關頻率可調范圍為100kHz至2.5MHz，通過外部電阻設置。
• ?低靜態電流?：操作靜態電流僅為152μA，關斷電流為2μA。
• ?多種保護功能?：包括過壓保護、欠壓鎖定、過熱保護以及軟啟動等。
• ?同步整流?：可選的同步整流功能，進一步提高了轉換效率。

三、引腳功能

TPS54341提供了簡潔的引腳配置，包括輸入電壓引腳（VIN）、使能引腳（EN）、軟啟動/跟蹤引腳（SS/TR）、頻率設置/時鐘引腳（RT/CLK）、功率好引腳（PWRGD）、輸出開關引腳（SW）、接地引腳（GND）以及反饋引腳（FB）等。詳細引腳功能請參考數據手冊的引腳配置和功能部分。

四、工作模式

• ?正常工作模式?：在正常工作條件下，TPS54341以固定頻率的峰值電流模式控制輸出電壓，確保系統穩定可靠。
• ? 脈沖跳躍模式（Eco-Mode） ?：在輕載條件下，TPS54341自動進入脈沖跳躍模式，通過減少開關次數來降低功耗，提高系統效率。
• ?軟啟動模式?：上電時，TPS54341通過軟啟動功能逐漸升高輸出電壓，避免了對負載的沖擊。
• ?同步整流模式?（可選）：在需要進一步提高效率的應用中，可以選擇同步整流模式來降低整流損耗。

五、應用設計

數據手冊提供了詳細的應用設計指南，包括電感選擇、輸出電容選擇、輸入電容選擇、環路補償設計以及布局指南等。這些指南有助于設計師根據具體應用需求快速實現設計并優化性能。

六、封裝與訂購信息

TPS54341提供10引腳WSON封裝選項，具體封裝信息和訂購代碼請參考數據手冊的封裝選項附錄部分。
