在理解什么是同步源之前，我們可以先從橫河功率分析儀的常測數值即有效值與有功功率入手，了解儀器在測量電參數時的運作原理。

眾所周知在電力中存在著直流電和交流電。交流電可表示為“AC(Alternating Current) ”，是指電流方向隨時間推移作周期性變化的電流，其曲線為正弦波，其波形呈周期性變化。日常家庭和工廠用電均屬于交流電。

如圖2所示，為描述不斷變化的交流電信號，我們一般使用有效值來表示交流電流和電壓的值，其單位分別為“Arms”、“Vrms”，其計算公式均為：

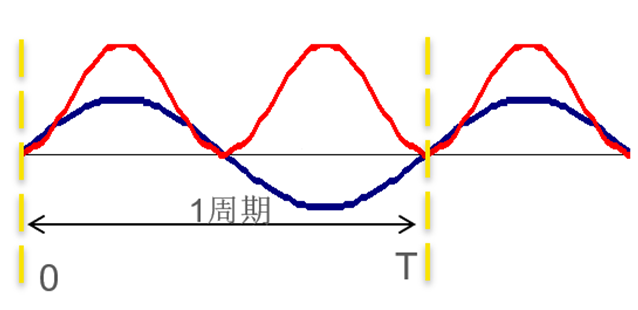

以計算Vrms值為例，功率分析儀的運算原理波形圖如圖3所示，其中藍色波形為信號的原始波形，紅色波形為原信號進行平方運算后的波形。

圖3：功率分析儀運算原理波形圖

而當橫河功率分析儀在計算有功功率時，儀器則會將電流和電壓波形相乘后得到的功率曲線進行平均化處理，其計算公式為

，與此同時功率分析儀的運算原理波形也如圖4所示。

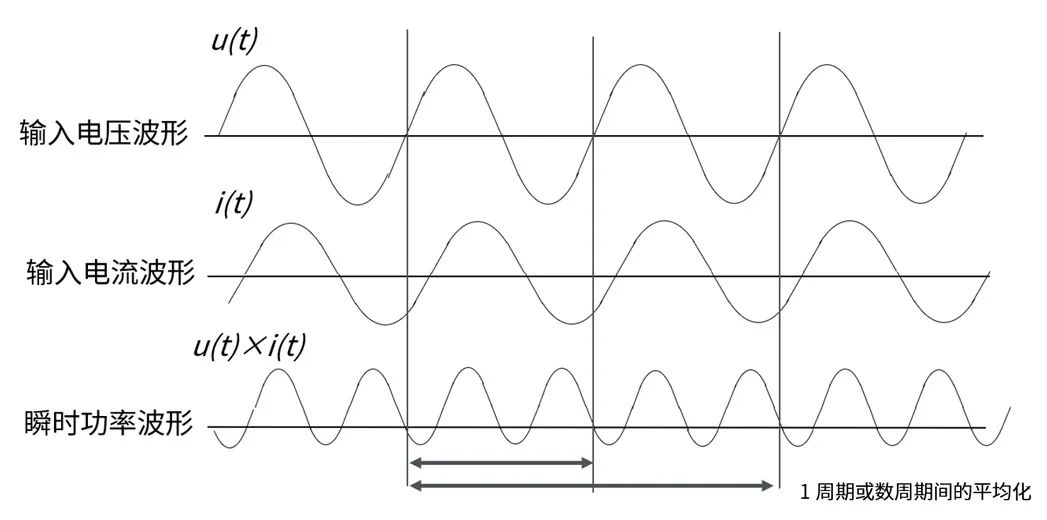

圖4：功率分析儀進行有功功率運算時的波形原理圖

不難發現，無論是我們利用功率分析儀計算交流電壓電流的RMS值，還是計算交流電的有功功率值，其本質都是對信號周期進行平均運算。因此，準確檢測出信號的周期十分重要。

而橫河功率分析儀的通用運算原理則是首先檢測出指定信號的周期，并將檢測周期的整數倍時間設為測量區間，隨后對這段時間內采集到的數據進行平均運算，這一測量方式也被稱為“同步源周期平均法”，其中用于定義測量周期的輸入信號被稱為同步源。

與此同時橫河功率分析儀還將通過檢測過零點的方式確認同步源的周期，并自動將數據更新周期內的第一個上升（或下降）過零點到最后一個上升（或下降）過零點之間的這段時間設為測量區間，如圖5所示。

圖5：功率分析儀確認同步源周期方式示意圖
