EtherCAT主站轉Profinet網關在匯川伺服目標速度控制中的應用與配置指南

在工業自動化領域，EtherCAT與Profinet作為兩大主流通信協議，各自擁有廣泛的應用場景與優勢。然而，在實際生產環境中，設備間的通信協議并不總是統一，這便催生了網關設備的需求。EthereCAT主站轉Profinet網關，正是為了解決這一難題而生，它像一座橋梁，連接起使用不同通信協議的設備，確保數據的順暢流通與控制的精確執行。本文將深入探討EthereCAT主站轉Profinet網關接匯川伺服目標速度的應用，為設備維護人員與自動化技術員提供一份實用的技術教程。

一、EthereCAT與Profinet協議簡述

EtherCAT（Ethernet for Control Automation Technology）是一種基于以太網的現場總線技術，以其高速、實時、靈活的特性在工業自動化領域備受青睞。它采用分布式時鐘機制，能夠實現納秒級的時間同步，確保數據在總線上快速且準確地傳輸。而Profinet，則是基于工業以太網的自動化總線標準，集成了TCP/IP協議，支持實時與非實時數據傳輸，廣泛應用于西門子等品牌的自動化設備中。

二、EthereCAT主站轉Profinet網關的作用

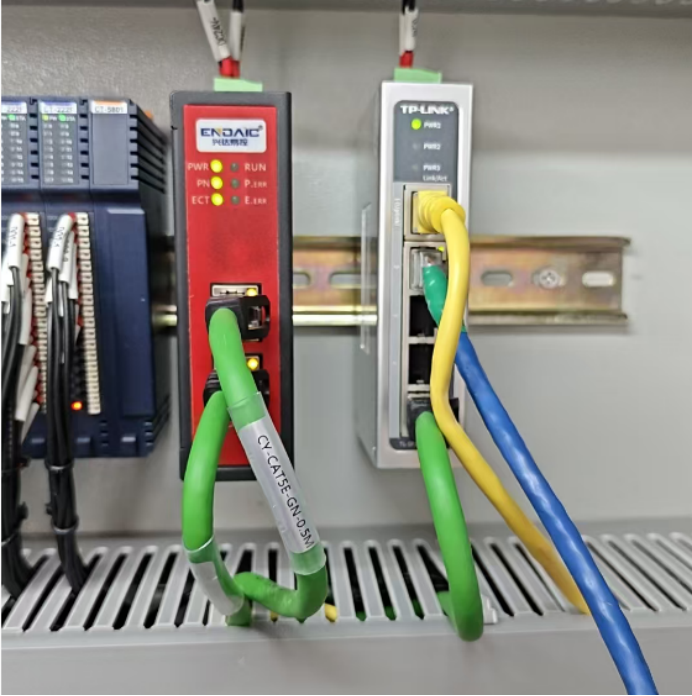

EthereCAT主站轉Profinet網關，如XD-ECPNM20，其核心功能在于實現兩種協議間的數據轉換與映射。在Profinet側，它作為從站，無縫接入西門子PLC等設備的Profinet接口；而在EtherCAT側，則作為主站，管理并控制EtherCAT從站，如匯川伺服驅動器等。這種設計不僅簡化了網絡架構，還提高了系統的靈活性與可擴展性。

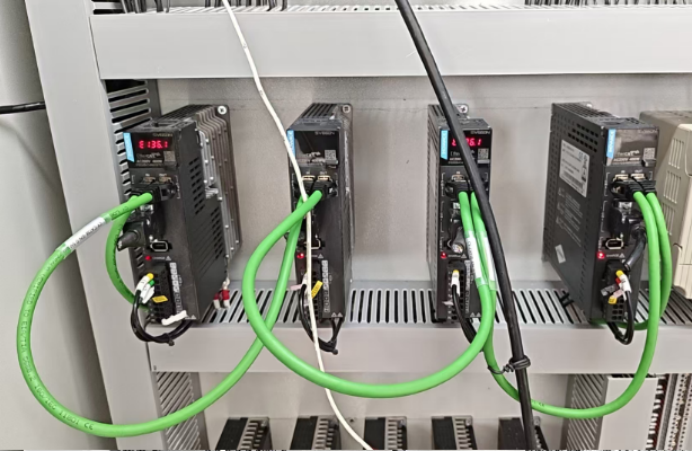

三、匯川伺服目標速度控制的關鍵參數

在EthereCAT主站轉Profinet網關接匯川伺服的應用中，目標速度的控制是核心環節。影響伺服電機速度控制的參數眾多，包括但不限于比例系數、積分時間、微分時間以及速度前饋等。這些參數的合理設置，直接關系到系統的動態響應能力、穩定性以及控制精度。例如，比例系數決定了誤差信號對控制輸出的影響程度，過大可能導致系統振蕩，過小則可能使響應變慢；積分時間用于消除穩態誤差，但設置不當也可能引入滯后或超調；微分時間則通過預測誤差變化趨勢來增強系統的穩定性與快速性。

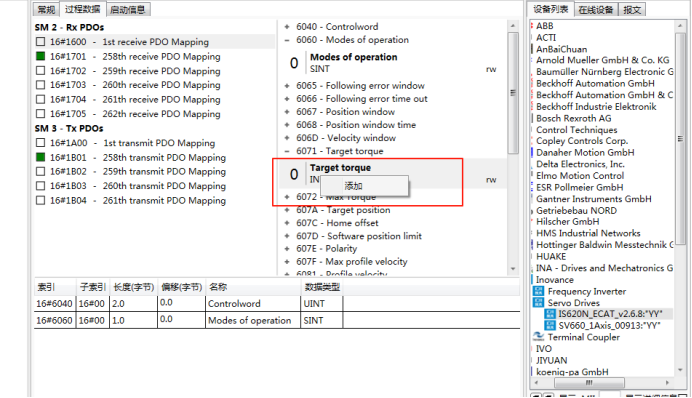

接下來介紹目標速度PDO如何對應PLC側的I/Q地址，首先在列表中選擇目標速度PDO右擊添加

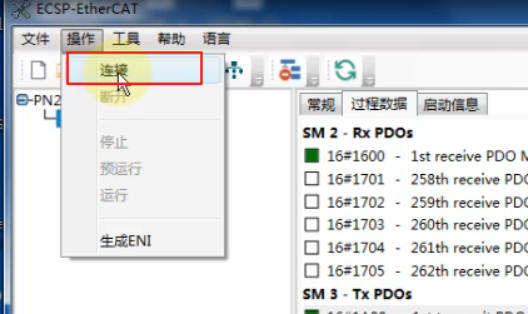

添加完成后點擊連接

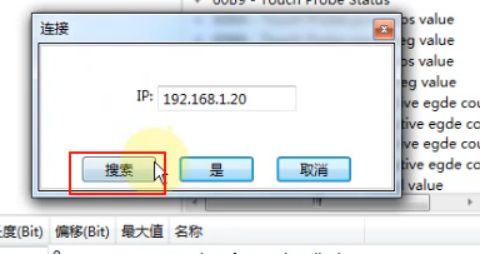

搜索EthereCAT主站轉Profinet網關

雙擊選擇搜索到的EthereCAT主站轉Profinet網關

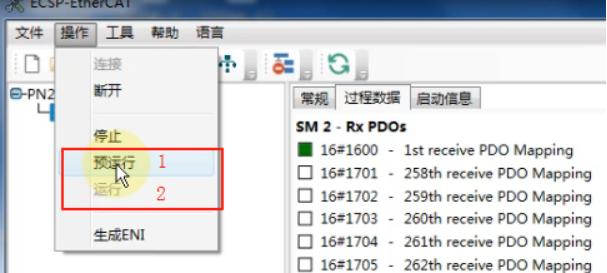

先點擊預運行后再點擊運行把配置下載到EthereCAT主站轉Profinet網關

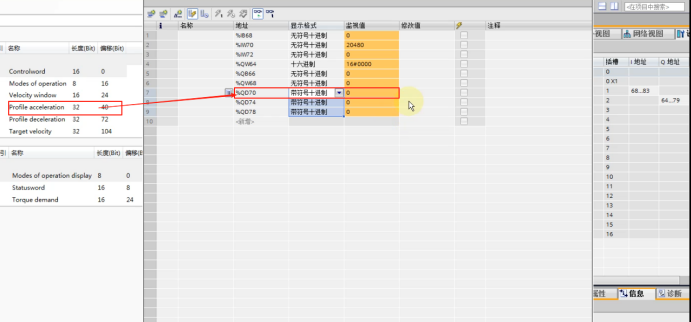

根據下圖可以看到第一條指令是16個位也就是2個字節對應博圖是QW64，第二條8個位對應一個字節博圖就是QB66,第三條是2字節對應是QW68,第四條是4字節對應是QD70，依次往下類推

EthereCAT主站轉Profinet網關接匯川伺服目標速度的應用，是工業自動化領域中一項重要的技術實踐。通過合理的參數配置、細致的調試工作以及規范的維護保養，可以充分發揮這一組合的優勢，提升生產效率與產品質量。希望本文能為廣大設備維護人員與自動化技術員提供有益的參考與指導。
