Texas Instruments LMG2100EVM-097評估模塊 (EVM) 是一款緊湊、易于使用的功率級，具有外部PWM信號。該板可使用半橋配置為降壓式轉換器、升壓斬波轉換或其他轉換器拓?fù)浣Y(jié)構。該器件可用于評估LMG2100R026作為對效率、切換速度和dv/dt（轉換速度）等測量進行采樣的硬開關轉換器的性能。Texas Instruments LMG2100EVM-097采用LMG2100R026半橋電源模塊，具有兩個由90V GaN FET半橋柵極驅動器驅動的100V、2.6mΩ GaN FET。如果應用包括適當?shù)臒峁芾?，則該模塊可提供高達40A的電流（監控外殼溫度并驗證是否存在足夠的氣流）。熱管理考慮因素包括強制風冷、熱縮和較低工作頻率，可最大限度地降低模塊中的耗散功率。請不要使用它來評估瞬時響應，因?yàn)樗且豢顜в型獠縋WM信號的開環電路板。

數據手冊：*附件：Texas Instruments LMG2100EVM-097 評估模塊（EVM）數據手冊.pdf

特性

• 輸入電壓高達90V DC
• 集成100V、2.6mΩ GaN FET帶驅動器 – [LMG2100R026]
• 開環控制，帶單或雙PWM信號
• 單輸入，板載PWM信號，死區時間為8ns
• 可通過簡單的電阻變化對板載死區時間進行配置調整
• 板載LDO，用于從5.5V至10V之間的非穩壓電源生成5V VCC 電源
• 開爾文感應功能可測量輸入和輸出電壓的效率
• 使用串聯電阻器以及Cboot 和Cvcc 調節轉換速度

應用

• 高速同步降壓/升壓轉換器
• 太陽能發電優化器、微型逆變器
• D類音頻放大器
• 48V工業用負載點轉換器
• 電機驅動器
• 電動工具
• 電信和服務器電源

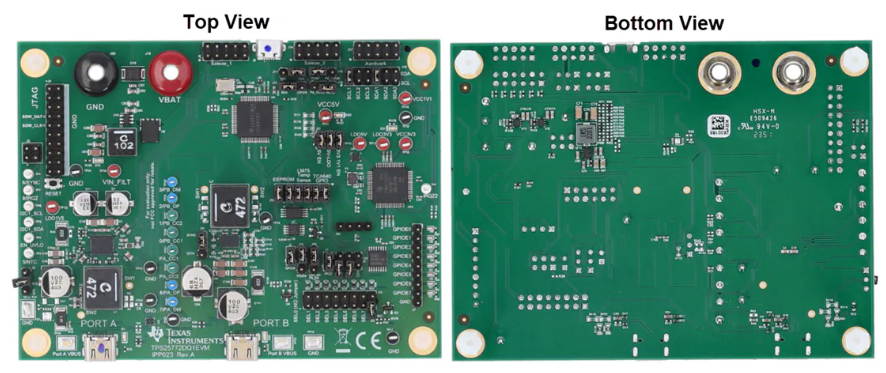

板布局
