LM34910C 降壓型開關穩壓器具有滿足以下要求的所有功能 實現能夠?yàn)樨?fù)載提供 1.25A 電流的低成本、高效率的降壓偏置穩壓器。這 降壓穩壓器包含一個 55V N 溝道降壓開關，并提供熱增強型 WSON-10 軟件包。磁滯調節方案不需要回路補償，可實現快速 負載瞬態響應，并簡化了電路實現。工作頻率保持不變 由于輸入電壓之間的反比關系，因此對線路和負載變化保持恒定 和準時性。電流限制檢測設置為 1.25A。其他功能包括：VCC 欠壓鎖定、熱關斷、柵極驅動欠壓鎖定和最大占空比 限幅器。
*附件：lm34910c.pdf

特性

• 集成 55V、N 溝道降壓開關
• 集成啟動穩壓器
• 輸入電壓范圍：8V 至 50V
• 無需環路補償
• 超快瞬態響應
• 工作頻率隨負載電流和輸入電壓保持恒定
• 啟動期間最大占空比受限
• 可調輸出電壓
• 谷值電流限制為 1.25A
• 精密內部基準
• 低偏置電流
• 高效運行
• 熱關斷

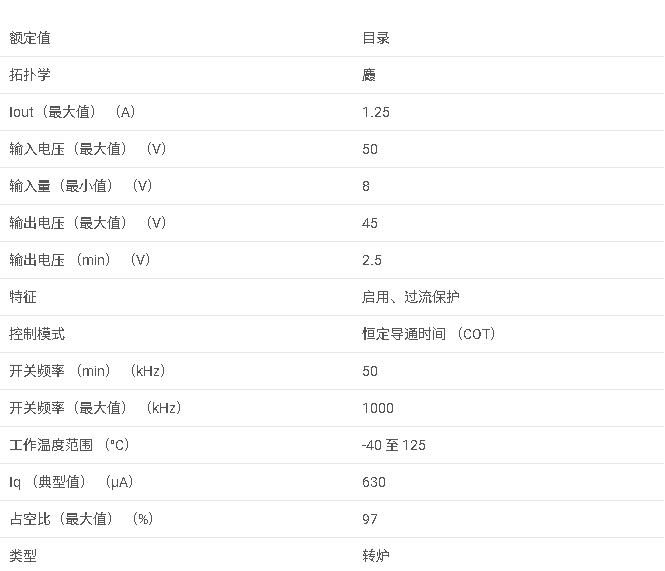

參數

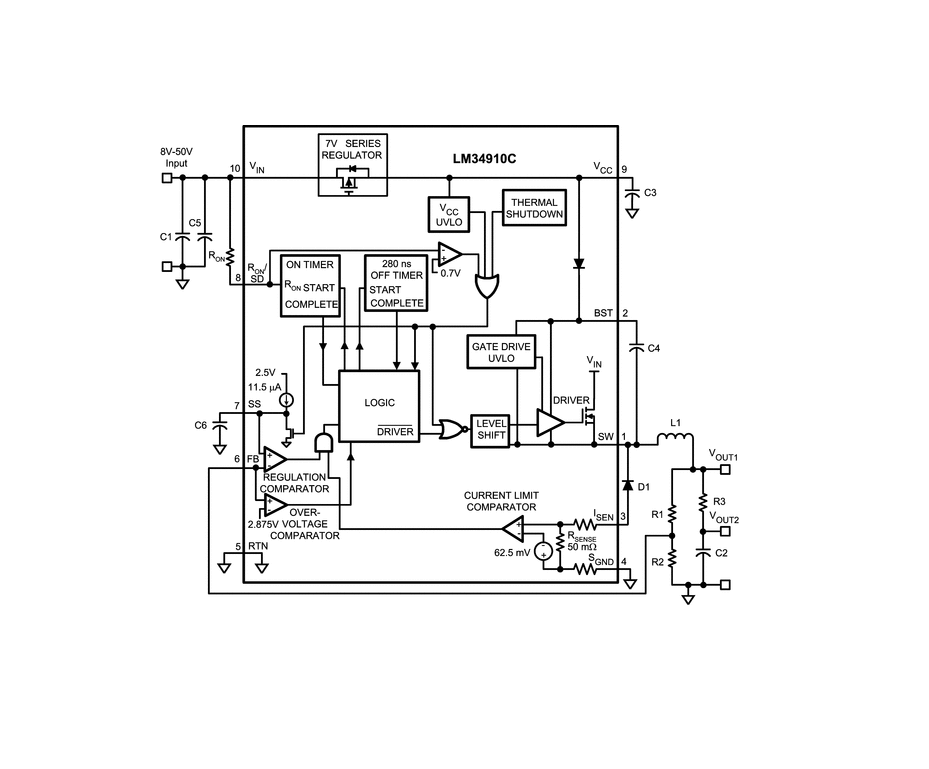

方框圖

?1. 產品概述?
LM34910C是一款集成55V N溝道降壓開關的高效穩壓器，專為8V-50V輸入電壓設計，可提供1.25A負載電流。其特點包括：

• ?無需環路補償?：采用遲滯控制方案，簡化電路設計。
• ?快速瞬態響應?：適用于高動態負載場景。
• ?恒定開關頻率?：通過輸入電壓與導通時間反比關系實現。
• ?多重保護?：包括1.25A谷值電流限制、熱關斷、VCC欠壓鎖定等。

?2. 關鍵特性?

• ?輸入范圍?：8V至50V（瞬態耐受55V）。
• ?集成功能?：55V N溝道開關、啟動穩壓器、軟啟動。
• ?封裝?：WSON-10（4mm×4mm），帶散熱焊盤。
• ?典型應用?：高效POL穩壓器、電信二次穩壓、高壓后級調節。

?3. 工作原理?

• ?控制機制?：基于比較器和單次導通定時器的遲滯控制，F(xiàn)B引腳反饋電壓與2.5V基準比較觸發開關動作。
• ?頻率穩定性?：導通時間（tON）由RON電阻和輸入電壓決定?
• ?電流限制?：通過ISEN引腳檢測電感電流，超過1.25A時延遲下一次導通。

?4. 外部元件選型指南?

• ? 電感（L1） ?：需滿足連續/斷續模式電流需求，峰值電流≤3.5A。
• ? 輸出電容（C2） ?：ESR需確保FB引腳≥25mV紋波，必要時串聯電阻R3。
• ? 二極管（D1） ?：建議反向恢復時間≤30ns，正向壓降≈0.75V。*

?5. 保護與安全特性?

• ?熱關斷?：結溫≥175°C時關閉，滯后20°C恢復。
• ?VCC UVLO?：低于5.8V時禁用開關。
• ?最大占空比限制?：防止啟動時過壓。

?6. 布局建議?

• 關鍵回路（D1、L1、C2）需最小化面積。
• 散熱設計：利用PCB地平面和散熱過孔降低熱阻。

?7. 封裝與訂購信息?

• 提供WSON-10封裝選項（如LM34910CSD/NOPB），符合RoHS標準，工作溫度-40°C至+125°C。
