作為 SWIFT? 系列 DC/DC 穩壓器的成員，TPS54311、TPS54312、TPS54313、TPS54314、TPS54315 和 TPS54316 低輸入電壓、高輸出電流同步降壓 PWM 轉換器集成了所有必需的有源元件。具有所列特性的基板上包括一個真正的高性能電壓誤差放大器，可在瞬態條件下提供高性能;欠壓鎖定電路，用于防止在輸入電壓達到 3 V 之前啟動;內部和外部設置的慢啟動電路，以限制浪涌電流;以及一個電源良好輸出，可用于處理器/邏輯復位、故障信號和電源排序。
*附件：tps54311-ep.pdf

TPS54311、TPS54312、TPS54313、TPS54314、TPS54315 和 TPS54316 器件采用熱增強型 20 引腳 TSSOP （PWP） PowerPAD? 封裝，無需笨重的散熱器。Texas Instruments 提供評估模塊和 SWIFT Designer 軟件工具，以幫助快速實現高性能電源設計，以滿足緊迫的設備開發周期。

特性

• 受控基線
  • 一個裝配/測試站點，一個制造站點
• -55°C 至 125°C 的擴展溫度性能
• 增強的 Diminishing Manufacturing Source （DMS） 支持
• 增強的產品變更通知
• 資格血統書^(1)^
• 60m MOSFET 開關可在 3A 連續輸出拉電流或灌電流下實現高效率
• 0.9 V、1.2 V、1.5 V、1.8 V、2.5 V 和 3.3 V 固定輸出電壓器件，初始精度為 1%
• 內部補償，確保低零件數量
• 快速瞬態響應
• 寬 PWM 頻率：固定 350 kHz、550 kHz 或可調 280 kHz 至 700 kHz
• 負載受峰值電流限制和熱關斷保護
• 集成解決方案減少了電路板面積和總成本
• 應用
  • 功率分布為 5 V 或 3.3 V 的低電壓、高密度系統
  • 高性能 DSP、FPGA、ASIC 和微處理器的負載點調節
  • 寬帶、網絡和光通信基礎設施
  • 汽車遠程信息處理

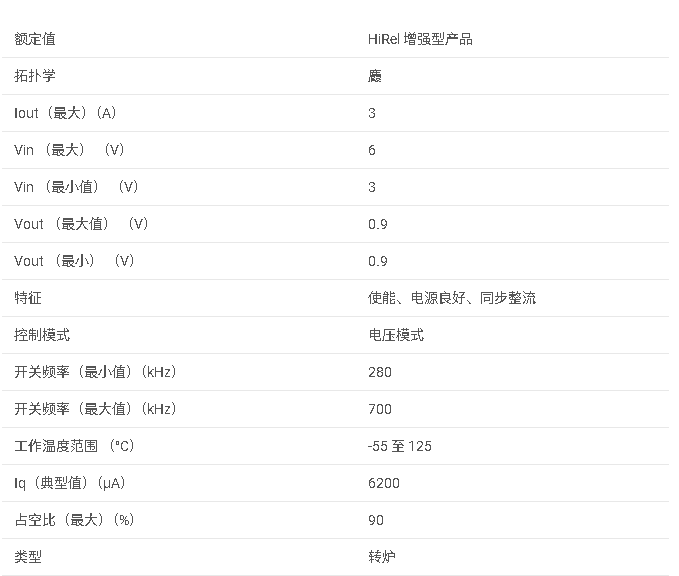

參數

?1. 產品概述?

• ?型號系列?：TPS54311-EP至TPS54316-EP，共6款固定輸出電壓版本（0.9V/1.2V/1.5V/1.8V/2.5V/3.3V），集成MOSFET的同步降壓轉換器。
• ?關鍵特性?：
  • 輸入電壓范圍3V至6V，輸出電流高達3A，效率達96%（典型值）。
  • 集成60mΩ MOSFET開關，內置補償網絡減少外部元件。
  • 可選PWM頻率：350kHz/550kHz固定或280kHz-700kHz可調。
  • 保護功能：過流限制、熱關斷（145°C）、欠壓鎖定（UVLO）。

?2. 封裝與引腳?

• ?封裝?：20引腳HTSSOP（PWP）PowerPAD?封裝（6.3mm×6.4mm），支持增強散熱設計。
• ?關鍵引腳功能?：
  • ?BOOT/PH?：自舉電容連接和高低側MOSFET驅動。
  • ?VSENSE?：誤差放大器反饋輸入，直接連接輸出電壓檢測點。
  • ?SS/ENA?：雙功能引腳（使能控制/外部慢啟動電容連接）。

?3. 電氣特性?

• ?精度?：輸出電壓初始精度±1%，全溫范圍（-55°C至125°C）偏差≤±3%。
• ?控制邏輯?：
  • 內部誤差放大器帶寬3MHz，支持快速瞬態響應（恢復時間10-20μs）。
  • 可外部同步時鐘，需通過FSEL引腳配置。

?4. 應用設計要點?

• ?布局建議?：
  • 分離模擬地（AGND）與功率地（PGND），PowerPAD需焊接至PCB并連接AGND。
  • 最小化輸入/輸出電容ESR，推薦使用X7R/X5R陶瓷電容。
• ?熱管理?：
  • 需3英寸×3英寸銅層散熱，推薦10個散熱過孔（0.013英寸直徑）。

?5. 典型應用電路?

• ?示例?：1.8V/3A輸出設計，輸入5V，700kHz開關頻率（RT=71.5kΩ）。
  • 輸出濾波：5.2μH電感+470μF低ESR電容。
  • 慢啟動時間：內部默認3.3ms，可通過SS/ENA引腳擴展。

?6. 訂購信息?

• 型號后綴"MPWPREP"表示軍規級HTSSOP封裝，工作溫度-55°C至125°C，符合JEDEC可靠性標準。

?7. 附加資源?

• 提供SWIFT?設計軟件和評估模塊，加速電源方案開發。
• 完整數據手冊包含效率曲線、瞬態響應波形等實測數據。

（注：總結基于TI官方文檔SGLS376A修訂版，內容涵蓋特性、設計指南及性能參數。）
