LM26400Y器件是一款單片、雙輸出固定頻率PWM降壓DC-DC 穩壓器，采用 16 引腳 WSON 或熱增強型 HTSSOP 封裝。使用最少數量的外部 組件和內部環路補償，LM26400Y易于使用。

能夠使用最先進的技術通過內部 175mΩ NMOS 開關驅動 2A 負載 0.5 μm BiCMOS 技術可實現高功率密度設計。世界級的控制電路 允許低至40 ns的導通時間，從而支持整個高頻轉換 輸入范圍為 3 V 至 20 V，輸出電壓僅為 0.6 V。LM26400Y利用峰值 電流模式控制和內部補償可在很寬的范圍內提供高性能調節 線路和負載條件范圍。開關頻率在內部設置為 500 kHz，最適合 在尺寸與熱權衡方面具有廣泛的應用范圍。
*附件：lm26400y.pdf

給定非同步架構，很容易實現 90% 以上的效率。外部 包括關斷功能，可實現兩個通道的單獨導通和關斷。附加功能 包括可編程軟啟動電路，以減少浪涌電流、逐脈沖電流限制 以及頻率折返、集成自舉結構和熱關斷。

特性

• 輸入電壓范圍為 3 V 至 20 V
• 雙通道 2A 輸出
• 輸出電壓低至0.6 V
• 內部薪酬
• 500kHz PWM頻率
• 單獨的使能引腳
• 獨立的軟啟動引腳
• 頻率折返保護
• 175mΩ NMOS 開關
• 集成自舉二極管
• 過流保護
• HTSSOP 和 WSON 軟件包
• 熱關斷

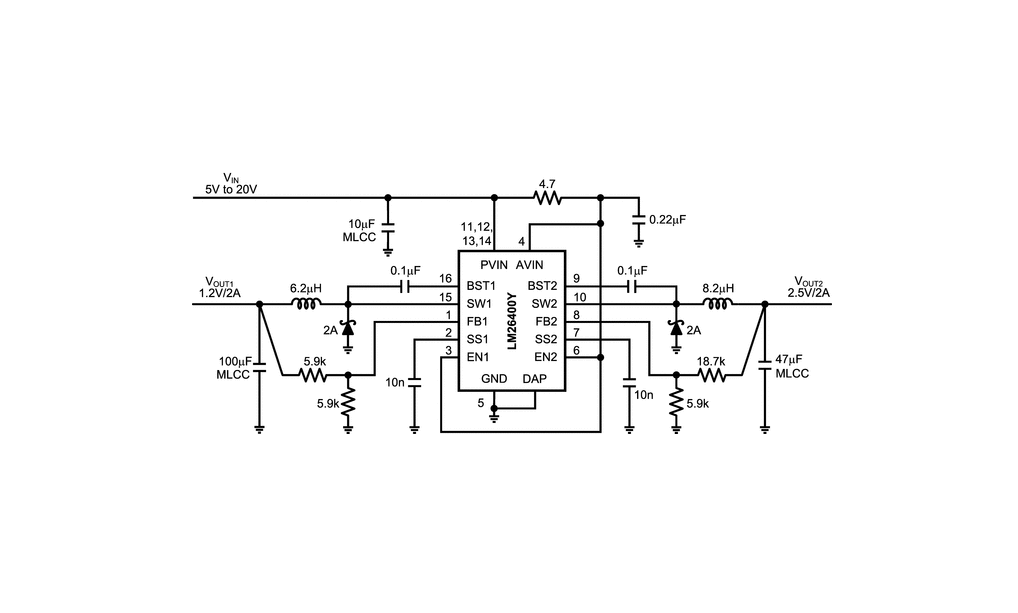

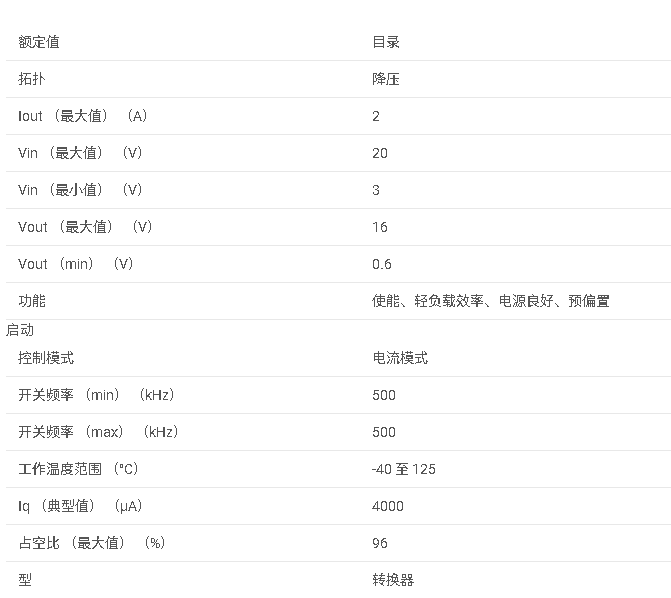

參數

方框圖

?1. 核心特性?

• ?輸入電壓范圍?：3V至20V，支持寬電壓應用場景。
• ?輸出能力?：雙通道獨立2A輸出，輸出電壓最低可調至0.6V。
• ?集成功能?：
  • 內部補償電路，簡化外部設計。
  • 500kHz固定PWM頻率，優化效率與尺寸平衡。
  • 獨立使能（EN）和軟啟動（SS）引腳，支持靈活控制。
  • 過流保護、頻率折返保護及熱關斷功能。

?2. 關鍵參數?

• ?開關性能?：
  • 峰值電流限制：典型值3A（-40°C至125°C范圍2.5A~4.5A）。
  • 最小導通時間：40ns，支持高頻轉換。
• ?效率?：非同步架構下效率>90%（典型值）。
• ?封裝選項?：16引腳HTSSOP（帶PowerPAD）和WSON封裝，優化散熱設計。

?3. 典型應用場景?

• ?消費電子?：DTV-LCD、機頂盒、XDSL調制解調器。
• ?工業與汽車?：計算外設、工業控制、車載電源。
• ?POL（負載點）電源?：多電壓軌系統設計。

?4. 設計要點?

• ?輸出電容選擇?：推薦X5R/X7R陶瓷電容，需考慮直流偏壓導致的容值衰減。
• ?電感選型?：建議紋波電流0.4A~0.8A，飽和電流需高于開關限流值（如3A）。
• ?布局建議?：
  • 輸入電容靠近PVIN引腳以降低噪聲。
  • 多via連接散熱焊盤（DAP）至地層，提升熱性能。
• ?熱管理?：結溫上限165°C，需通過PCB銅層和空氣流動控制溫升。

?5. 保護機制?

• ?過流保護?：觸發后頻率折返至更低值，減少熱應力。
• ?熱關斷?：結溫超165°C時關閉輸出，降溫至150°C后硬啟動恢復。

?6. 文檔結構?

• ?詳細章節?：涵蓋引腳功能、電氣特性、典型應用電路、布局示例及熱分析。
• ?修訂歷史?：最新版本（Rev D）新增ESD評級、應用實現指南等內容。

?注?：本文檔為德州儀器（TI）官方數據手冊摘要，完整設計需參考原文中的公式計算（如軟啟動時間、反饋電阻配置）及典型電路圖。
