在人工智能（AI）算力爆發式增長與全球能源結構轉型的雙重驅動下，電力供給體系正經歷從”粗放式”到”智能化”的范式變革。AI數據中心的單機功耗已突破15kW，根據Uptime Institute 2024報告記錄，電力消耗已占AI數據中心運營成本的60%以上，AI電源是驅動瓦特向比特轉化的智能神經中樞，通過極致能效比與動態調度實現“每度電產出最大有效算力”的價值躍遷。

作為國內領先的平臺型MCU芯片設計公司，國民技術圍繞數字能源領域進行產品布局，自2024年推出N32H474數字電源專用MCU芯片以來，在開發生態上持續投入，目前已構建起涵蓋芯片、電源硬件、控制算法、實時操作系統及配套工具全棧垂直整合生態，實現了軟硬協同的實時精準控制與極致能效轉化。

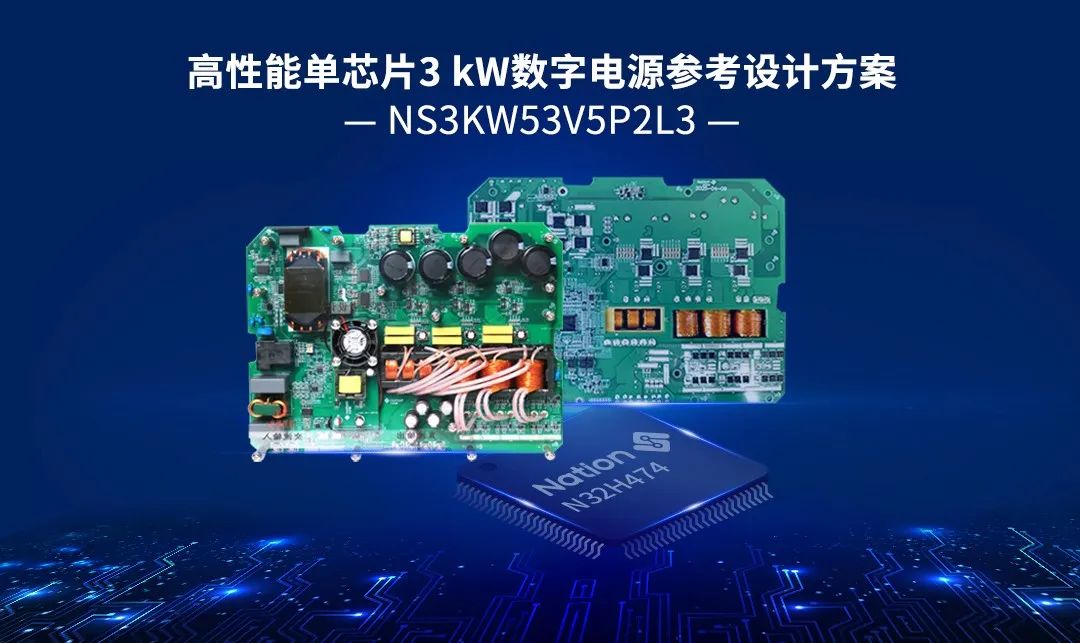

7月8日，國民技術正式發布AI數據中心數字電源參考設計方案——高性能單芯片3 kW數字電源方案NS3KW53V5P2L3，該方案以其卓越的集成度和能效表現，助力客戶快速構建高效、智能、可靠的電源系統。幫助開發者快速應對AI算力與新能源領域的關鍵電源挑戰，為電力電子技術邁向數字化、智能化提供核心支撐。

01高性能單芯片3 kW數字電源參考方案—NS3KW53V5P2L3

NS3KW53V5P2L3是國民技術面向數字電源行業推出的參考設計方案，尤其適用于AI數據中心電源、戶外一體化電源等數字電源。該方案以單顆N32H474作為數字主控核心，基于自研Hunter OS實時操作系統開發生態鏈打造，整機峰值效率≥97.7%，達到業內領先水平。

該方案采用前級兩相交錯無橋圖騰PFC，后級三相交錯Y-Y型LLC架構，該架構能夠靈活應用各種功率器件，在SiC、GaN等新器件的加持下，能夠深度優化性價比，方案構架示意圖如下：

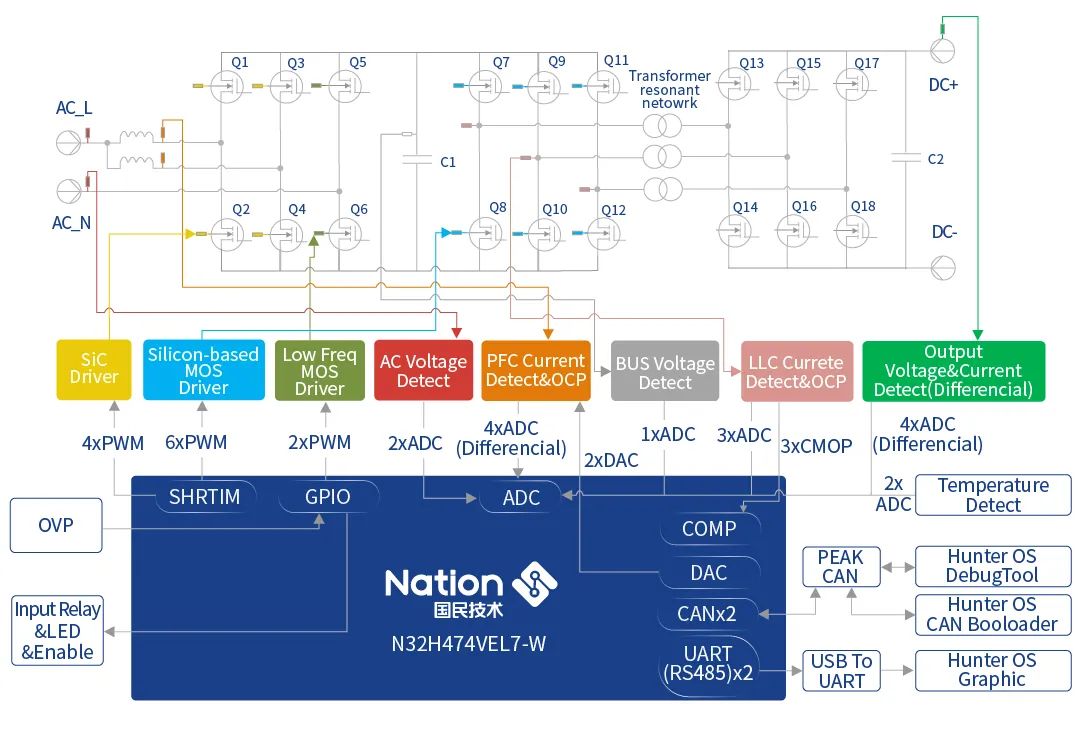

3 kW數字電源方案框圖

NS3KW53V5P2L3核心架構采用基于SiC器件的兩相交錯圖騰柱PFC前端與基于SiC器件的三相交錯LLC DC/DC隔離后端，整個前后級采用一顆N32H474芯片，負責兩級功率變換的控制算法、保護邏輯及與上位機通信實現了卓越的綜合性能。

方案核心優勢：

■超高的轉換效率：整機峰值效率≥97.7%，50%~100%負載下PF >0.99。

■優異的電氣性能： 采用CCM兩相交錯圖騰柱PFC降低輸入電流紋波和THD (<5.0% @100%負載), 三相交錯式半橋LLC實現高效率、低輸出紋波和快速動態負載響應。

■完備的保護功能： 具備過溫、輸出過流/過壓、輸入過欠壓等保護機制，并通過交錯式設計減小輸出母線電容需求，提升系統壽命。

■便捷的開發生態： 基于自研Hunter OS生態，集成上位機可視化工具，實現參數在線配置、波形分析和一站式保護策略管理，顯著提升系統智能化和調試效率。

電源方案核心指標：

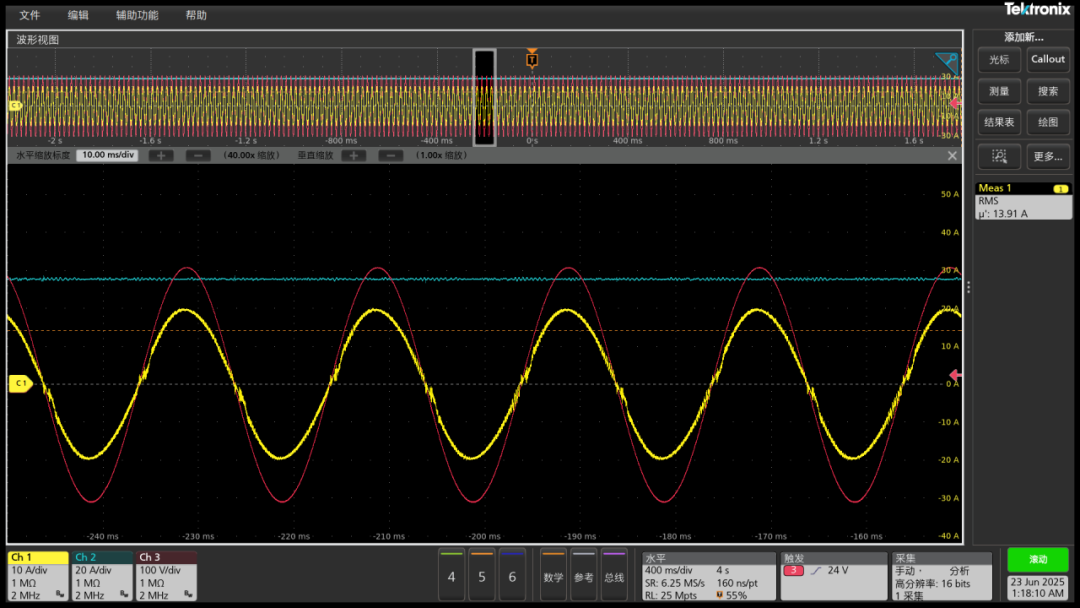

100%負載下的輸入電流波形

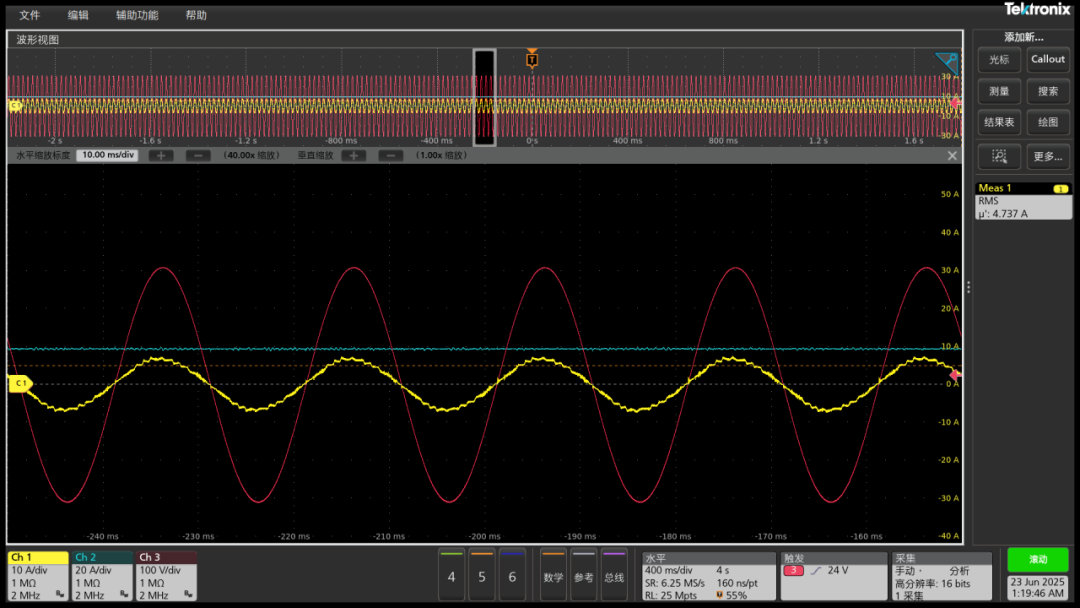

30%負載下的輸入電流波形

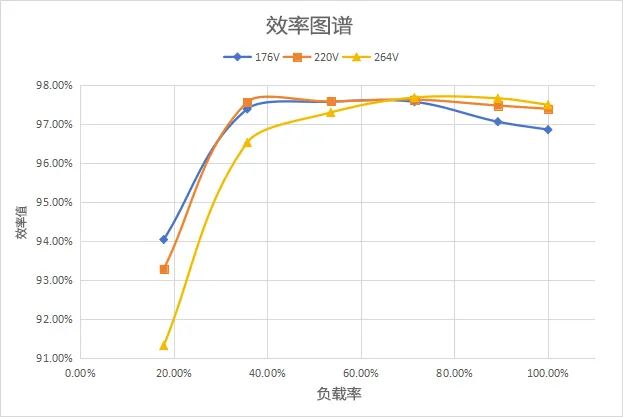

不同負載下的電源效率

02

高精度數字電源專用主控芯片

—N32H474

N32H474是國民技術推出的專用于數字電源領域的主控芯片，該芯片基于ARM Cortex-M4F內核設計，最高工作主頻 240MHz，支持浮點運算和 DSP 指令，提升了數據處理速度和復雜運算能力，其125ps分辨率的SHRTIM和4個獨立12bit 4.7MSPS的ADC，可滿足多種復雜拓?fù)浣Y(jié)構，靈活配置PWM。

N32H474數字電源應用關鍵資源：

■高性能，實時控制電源性能

— 240 MHz@Arm-Cortex-M4F，性能達300DMIPS。

— 內置硬件數學函數加速器Cordic，支持整點和浮點運算。

■高集成度模擬器件，簡化硬件設計

— 4x 12-bit 4.7Msps ADC，最多支持51個通道 。

— 8x 12-bit DAC。

— 7x CMP，任意比較器輸出可內部連接到任意一個Fault或EEV輸入。

■高精度定時器，為數字電源提供了保障

— 1x 16-bit SHRTIM，12x PWM(125ps),相位可調，10個外部輸入事件，可任意I/O映射。

— 3x 16-bit ATIM，每一路ATIM支持6個獨立通道，其中4個通道支持4對互補PWM輸出。

■豐富且可任意配置的外設接口，支持多節點同步控制

— 8x U(S)ART，其中3個UART支持任意I/O映射，硬件級485使能驅動。

— 3x CAN-FD ，支持任意I/O映射。

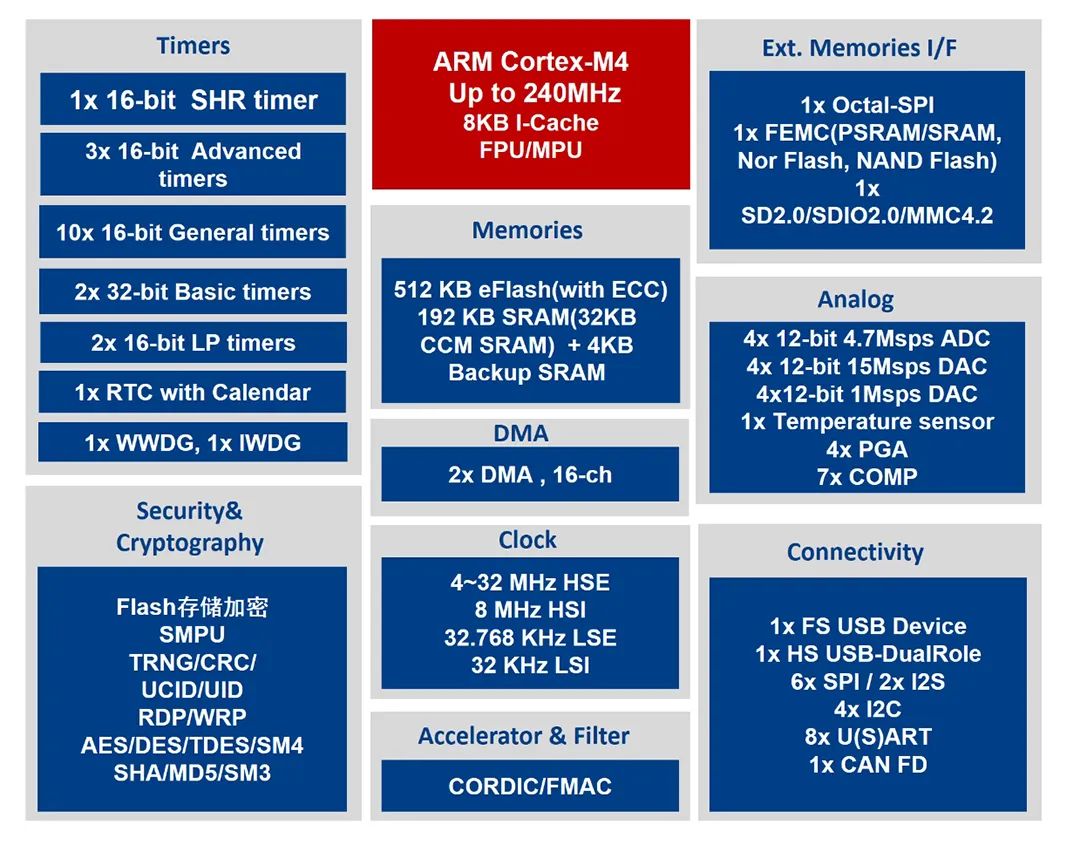

N32H474系列MCU主要資源

03

便捷的數字電源

開發生態

國民技術提供自主研發的主控MCU芯片、電源硬件、控制算法、實時操作系統及配套工具全棧開發生態，在行業內率先形成高度抽象的標準化開發框架（標準化開發框架包含數字控制軟件框架與上位機調試工具）。這一創新開發生態可顯著提高數字電源開發效率，幫助用戶快速響應AI與新能源市場的多樣化需求。

NS3KW53V5P2L3設計方案控制軟件基于自研Hunter OS框架進行軟件開發，Hunter OS操作系統是一款基于時間片輪詢非槍占式硬實時控制操作系統。基于硬件中斷進行調度，具備非常高的可靠性，專為實時控制設計。

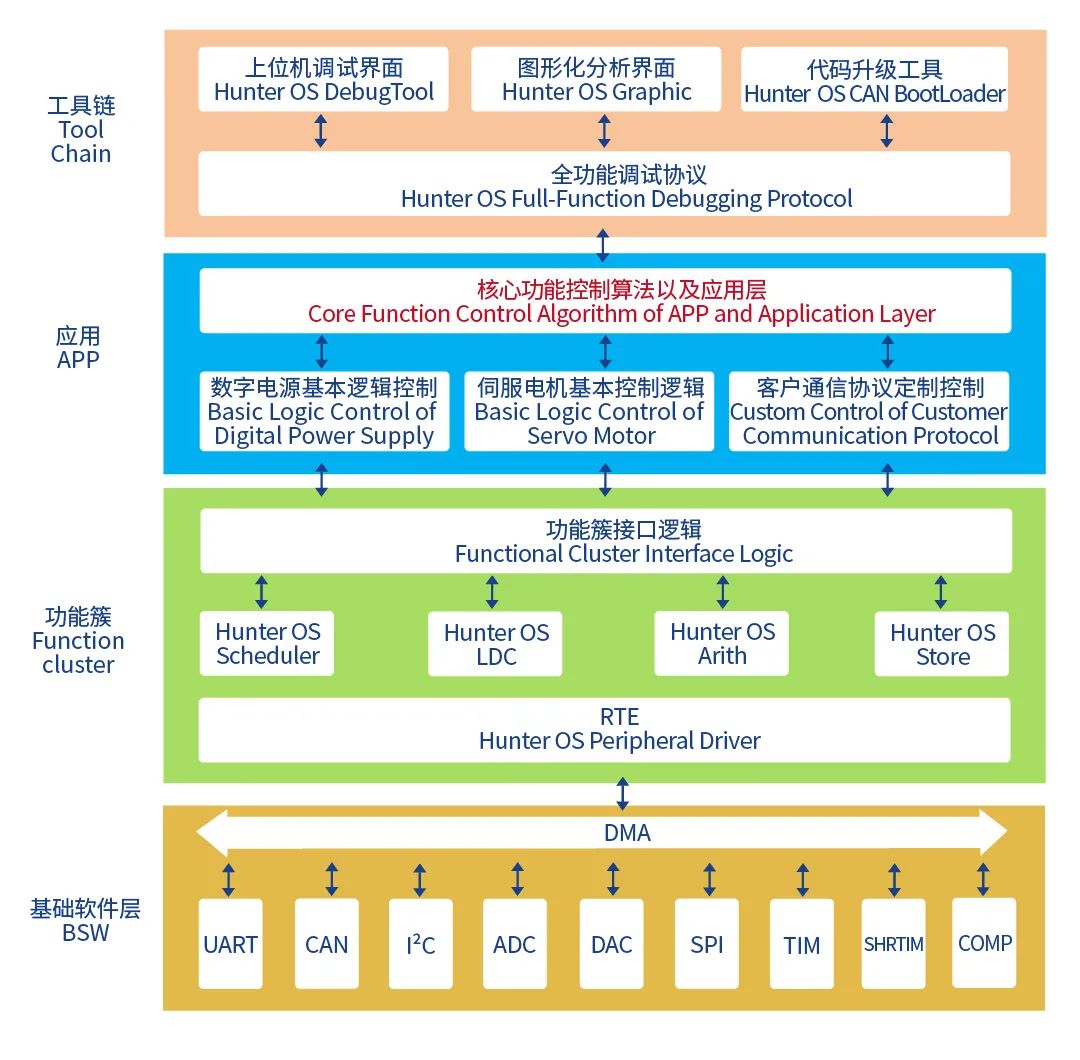

數字控制軟件架構

數字控制軟件架構由4層架構組成，分別為驅動層(BSW)、運行時環境層(RTE)、應用算法層(APP)和上位機工具鏈層(DebugTool)

四層架構，滿足各種標準的認證

工具鏈

國民技術提供的專業開發工具鏈包含可配置的圖形化調試工具Hunter OS DebugTool以及可視化波形調試工具Huntor OS Graphic等系列工具。

系列工具具備以下優點：

■ 創新性的為數字控制的框架進行了高度抽象，大大簡化了軟件的編寫難度。

■ 突破性的給實時控制軟件提供了圖形化參數調試界面，徹底的丟棄傳統使用編程器調試軟件的方法。

■ 首次為自動控制(PID)參數整定提供了標準波形顯示工具，為自動控制(PID)整定提供全域可視化波形比對，顯著提升了自動控制(PID)調試的速度，為企業節省了寶貴的時間資源。

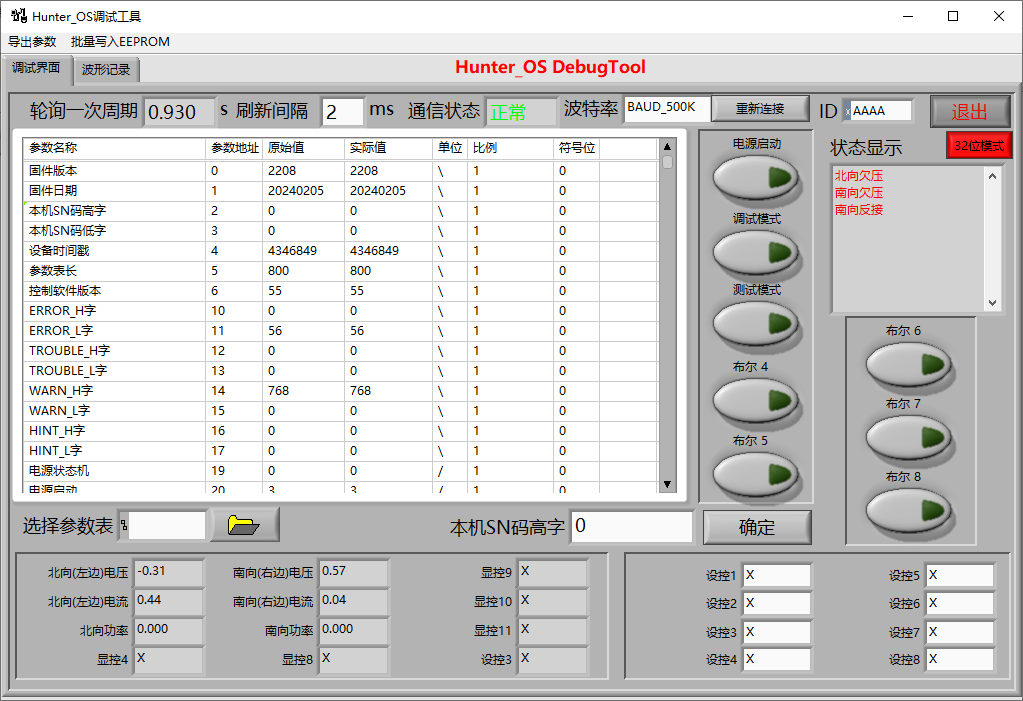

可配置的圖形化調試工具-Hunter OS DebugTool

可配置的圖形化調試工具

Hunter OS DebugTool圖形化調試工具是用戶可自定義的標準化工具，布爾控制、顯示控制和設置控制的每一項功能都是可以自定義，無需再編程。主要用于對控制軟件的多項參數進行調試，旨在提升開發人員在參數調試、狀態監控、數據記錄等環節的效率。

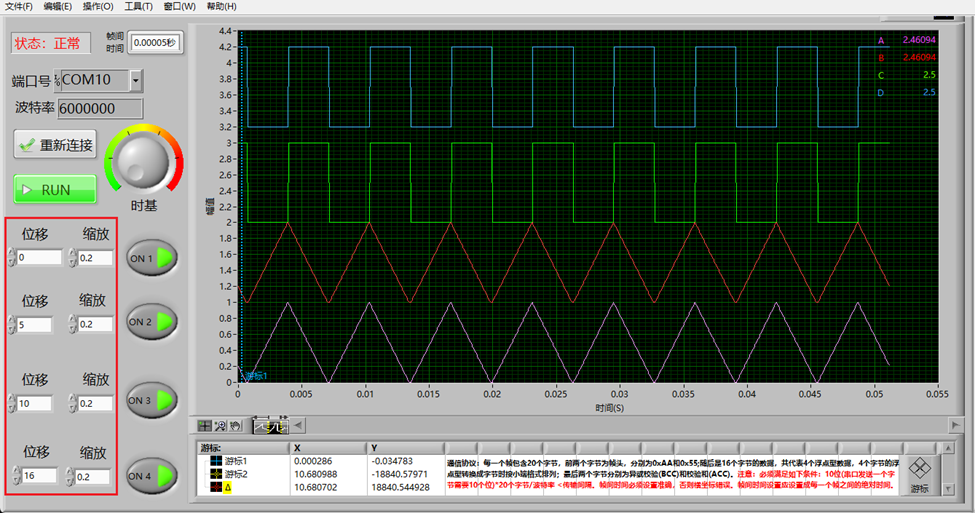

可視化波形調試工具-Hunter OS Graphic

可視化波形調試工具

Hunter OS Graphic可視化波形顯示工具是一款標準化的波形顯示工具，通過高速串口能直觀的同時顯示4通道波形，其主要功能是提供實時波形可視化，在調試PID或者其他復雜邏輯功能時，能夠準確、實時的提供時域波形信息，幫助開發人員高效配置和調整系統參數。

04

選型與支持

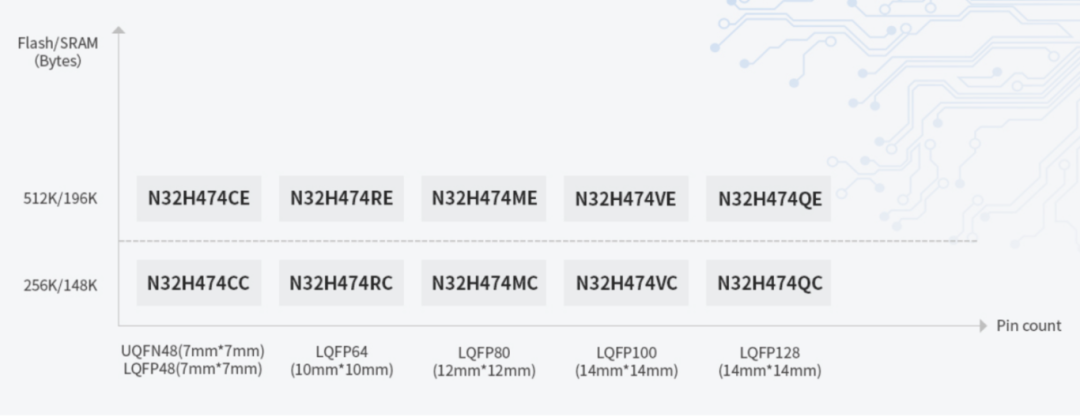

N32H474系列MCU共提供10個增強工業級型號，并實現規模化量產，品質與供應能力獲行業廣泛認可?？梢月?lián)系國民技術各地線下銷售團隊申請樣品，或通過官網(www.nationstech.com）聯系銷售客服以及授權代理商。
