LM3671 降壓型 DC-DC 轉換器經過優化，可通過單個鋰離子電池和 2.7 V 至 5.5 V 的輸入電壓軌為低壓電路供電。它在整個輸入電壓范圍內提供高達 600 mA 的負載電流。有幾種不同的固定電壓輸出選項以及 1.1 V 至 3.3 V 的可調輸出電壓版本范圍。
*附件：lm3671.pdf

該設備為手機和類似的便攜式系統提供卓越的功能和性能。PWM 低噪聲和 PFM 低電流模式之間的自動智能切換可改進系統控制。在PWM模式下，器件以2 MHz（典型值）的固定頻率工作。遲滯PFM模式在輕負載和待機作期間將靜態電流降低至16 μA（典型值），從而延長電池壽命。內部同步整流在PWM模式工作期間提供高效率。在關斷模式下，器件關閉并將電池消耗降低至0.01 μA（典型值）。

2 MHz（典型值）的高開關頻率允許使用微小的表面貼裝元件。只需要三個外部表面貼裝元件、一個電感器和兩個陶瓷電容器。

特性

• LM3671-Q1 符合汽車應用標準
• 符合 AEC Q100 標準，結果如下
  • 器件溫度等級 1：–40°C 至 +125°C 環境工作溫度范圍
• 16μA典型靜態電流
• 600mA 最大負載能力
• 2MHz PWM固定開關頻率（典型值）
• 自動 PFM-PWM 模式切換
• 內部同步整流，實現高效率
• 內部軟啟動
• 0.01μA典型關斷電流
• 使用單個鋰離子電池供電
• 只需三個微型表面貼裝外部元件（一個電感器、兩個陶瓷電容器）
• 電流過載和熱關斷保護
• 提供固定輸出電壓和可調版本

參數

方框圖

?1. 核心特性?

• ?高效轉換?：支持2MHz固定PWM開關頻率，集成同步整流，效率高達90%以上（典型值）。
• ?寬輸入范圍?：2.7V至5.5V（單節鋰離子電池適用），輸出電流可達600mA。
• ?低功耗模式?：自動切換PFM（輕載）與PWM（重載），靜態電流低至16μA（典型），關斷電流0.01μA。
• ?多版本輸出?：提供固定電壓（1.1V至3.3V）和可調電壓（通過外部電阻網絡配置）選項。
• ?汽車級認證?：LM3671-Q1符合AEC-Q100標準，工作溫度-40°C至125°C。

?2. 關鍵功能模塊?

• ?軟啟動?：限制啟動時的浪涌電流，分步提升開關電流限制（70mA至1020mA）。
• ?保護機制?：過流限制、熱關斷（150°C觸發）、欠壓鎖定。
• ?工作模式?：
  • ?PWM模式?：固定頻率電壓控制，適用于中高負載（>80mA）。
  • ?PFM模式?：輕載時降低開關頻率以提升效率，輸出電壓略高于PWM模式。
  • ?LDO模式?（僅ADJ版本）：支持100%占空比，實現低壓差操作。

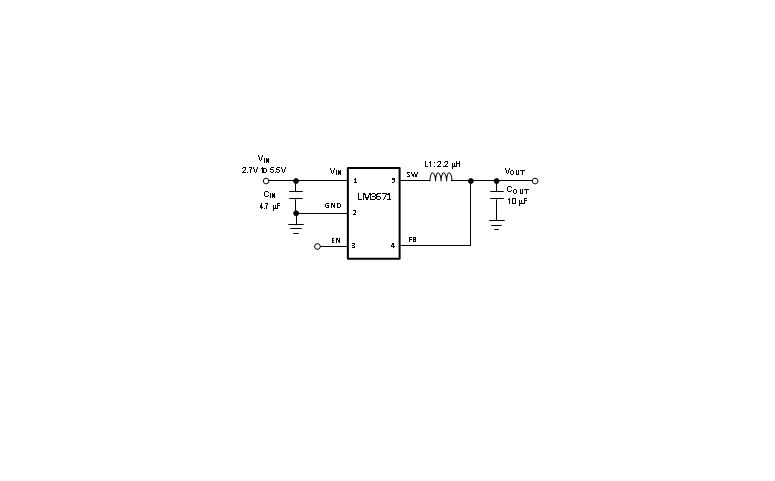

?3. 典型應用設計?

• ?外圍元件?：僅需1個電感（推薦2.2μH）、2個陶瓷電容（輸入4.7μF，輸出10μF）。
• ?布局建議?：
  • 縮短功率路徑（VIN、SW、GND）以降低噪聲。
  • 反饋網絡遠離高頻開關節點，避免干擾。
• ?ADJ版本配置?：通過電阻分壓（R1/R2）設置輸出電壓，需添加補償電容（C1/C2）確保穩定性。

?4. 封裝與熱管理?

• ?封裝選項?：6引腳USON（2mm×2mm）、5引腳SOT-23、5引腳DSBGA（超小尺寸）。
• ?熱性能?：結至環境熱阻（RθJA）因封裝而異（如SOT-23為165.7°C/W），需根據功耗降額使用。

?5. 目標應用領域?

• 移動設備（手機、PDA）、便攜式醫療設備、數字相機、車載電子、WLAN模塊等低功耗場景。

?文檔結構?
包含特性描述、電氣參數、典型應用電路、布局指南、封裝信息及修訂歷史，覆蓋設計、驗證與生產全流程需求。
