12V/500mA低IQ高PSRR快速瞬態反響線性穩壓器參數與極限
產品描述
PC51XXB系列是一款最高輸入電壓可達12V，靜態電流1uA，高PSRR，最大輸出電流500mA 的具有使能功能的低壓差低功耗線性穩壓器。PC51XXB具有對輸入電壓瞬態和負載電流瞬態的快速響應，并確保PC51XXB啟動和短路恢復期間無過沖電壓。PC51XXB系列具有短路保護，限流保護和過溫保護功能。PC51XXB系列包含八個固定輸出電壓，分別為：1.8V，2.5V，2.8V，3.0V，3.3V，3.6V，4.0V 和5.0V。
特點
?低靜態電流：1uA
?最高輸入電壓：12V
?高輸出電流：500mA ?PSRR：80dB/1kHZ
?低壓差電壓：120mV@100mA
?固定輸出電壓：1.8V，2.5V，2.8V，3.0V，3.3V，3.6V，4.0V 和5.0V。
?輸出電壓精度：±2%
?快速瞬態響應
?集成限流保護功能
?集成短路保護功能
?集成過溫保護功能

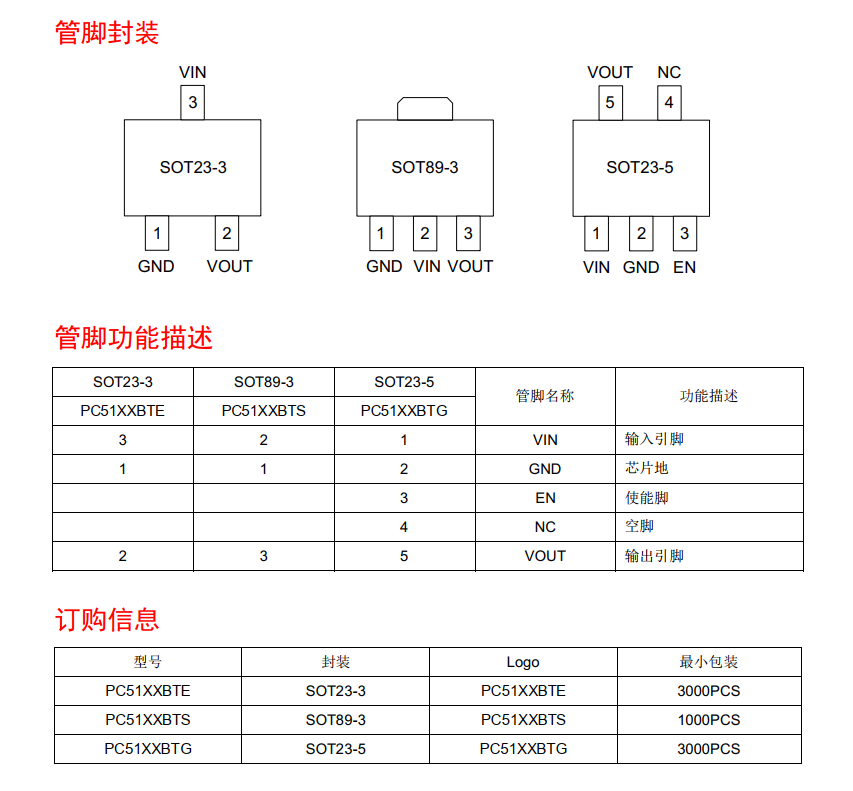

?可用封裝：SOT23-3，SOT89-3，SOT23-5
應用
?電池供電設備
?燃?xì)獗?、電表、水?/p>
?微控制器應用
?家用電器
