作為 SWIFT? 系列 DC/DC 穩壓器的一員，TPS54973 低輸入電壓高輸出電流同步降壓 PWM 轉換器集成了所有必需的有源元件?；迳习粋€(gè)真正的高性能電壓誤差放大器，可在選擇輸出濾波器 L 和 C 組件時實現最佳性能和靈活性;欠壓鎖定電路，用于防止啟動，直到輸入電壓達到 3 V;內部或外部設置的慢速啟動電路，以限制浪涌電流;以及一個電源良好輸出，可用于處理器/邏輯復位、故障信號和電源排序。
*附件：tps54973.pdf

為了在輸出預充電應用中可靠上電，該TPS54973設計為僅在啟動期間提供電流。

該TPS54973采用耐熱增強型 28 引腳 TSSOP （PWP） PowerPAD? 封裝，無需笨重的散熱器。TI 提供評估模塊和 SWIFT? 設計器軟件工具，以幫助快速實現高性能電源設計，以滿足緊迫的設備開發周期。

特性

• 15m MOSFET 開關，可在 9A 連續輸出源電流或灌電流下實現高效率
• 啟動期間禁用電流吸收
• 0.9V 至 2.5V 可調輸出電壓范圍，精度為 1.0%
• 寬PWM頻率：
  固定350 kHz、550 kHz或
  可調280 kHz至700 kHz
• 可同步至 700 kHz
• 負載受峰值電流限制和熱關斷保護
• 集成解決方案減少電路板面積和元件數量
• 應用
  • 低壓、高密度分布式電源系統
  • 高性能 DSP、FPGA、ASIC 和微處理器的負載點調節
  • 寬帶、網絡和光通信基礎設施
  • Power PC 系列處理器

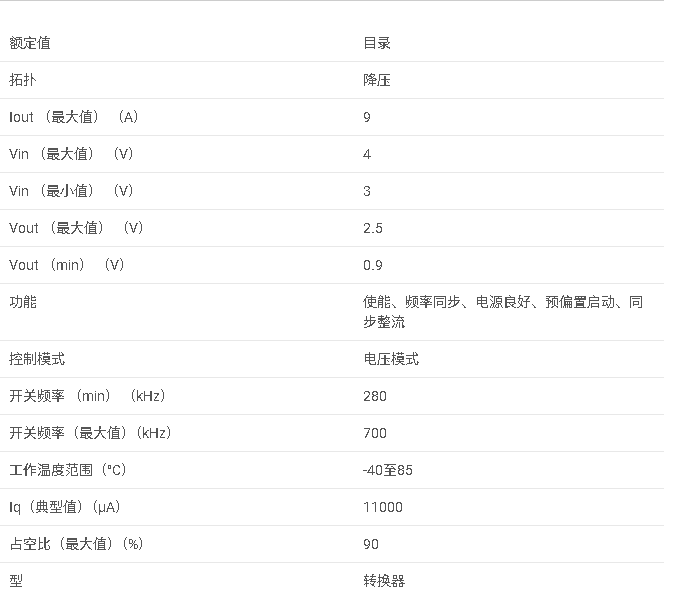

參數

?1. 產品概述?
TPS54973是德州儀器（TI）SWIFT?系列DC/DC穩壓器成員，是一款3V至4V輸入、9A輸出的同步降壓PWM轉換器，集成高/低側MOSFET（15mΩ導通電阻），具有啟動時禁用電流吸入（DSDS）特性。其核心特點包括：

• ?高精度?：輸出電壓可調范圍0.9V-2.5V（±1%精度）。
• ?靈活頻率配置?：支持固定350kHz/550kHz或外部可調280kHz-700kHz，可同步至700kHz。
• ?保護功能?：峰值電流限制、熱關斷及電源就緒（PWRGD）監控。
• ?封裝?：28引腳HTSSOP（PWP）PowerPAD?封裝，尺寸6.4mm×9.7mm。

?2. 關鍵特性?

• ?高效設計?：集成15mΩ MOSFET，支持9A連續輸出（源/吸電流）。
• ?啟動保護?：禁止啟動期間從預充電輸出電容吸入電流。
• ?寬頻PWM?：支持同步或外部頻率調節。
• ?應用場景?：分布式電源系統、FPGA/ASIC/微處理器負載點調節、通信基礎設施。

?3. 功能模塊詳解?

• ?電壓參考?：0.891V基準電壓，溫度穩定性高。
• ?誤差放大器?：寬帶寬（3MHz）支持快速瞬態響應。
• ?保護機制?：
  • ?電流限制?：響應時間200ns，帶100ns前沿消隱。
  • ?熱關斷?：觸發點150°C，滯后10°C。
• ?電源管理?：
  • UVLO閾值：?jiǎn)?dòng)2.95V/停止2.8V（滯回0.16V）。
  • 慢啟動時間：內部默認3.35ms，可通過外部電容擴展。

?4. 典型應用電路?

• ?輸入濾波?：10μF陶瓷電容（低ESR）靠近VIN引腳。
• ?輸出濾波?：0.65μH電感+3×22μF陶瓷電容（X5R/X7R）。
• ?補償網絡?：Type 3拓?fù)鋬?yōu)化環路響應（交叉頻率約80kHz）。
• ?預充電電路?：可選二極管防止啟動電壓反灌。

?5. PCB布局建議?

• ?熱管理?：PowerPAD需焊接至3×3英寸（最?。┙拥劂~層，推薦12個散熱過孔。
• ?信號隔離?：分離模擬/功率地，高頻路徑最短化。
• ?關鍵走線?：BOOT電容、電感/電容回路需緊湊布局以減少噪聲耦合。

?6. 性能數據?

• ?效率?：95%（3.3V輸入，輕載），70%（9A負載）。
• ?溫度范圍?：-40°C至125°C（結溫）。
• ?紋波?：典型值<100mV（輸出），20mV（輸入）。

?7. 訂購信息?

• 型號：TPS54973PWP（管裝）、TPS54973PWPR（卷帶）。
• 環保認證：RoHS兼容，無鉛鍍層。
