=前期準備：此電源根據要求需要提供四種電壓等級，其中：＋5V、－5V、＋36V為一路;＋12V為另一路。其中＋5V主要供給后續線路當中的單片機使用，電流為1A;－5V為部分需要雙電壓供電的運放IC工作使用，電流為0.5A;＋36V是后續設備針對某檢測功能所用，電流僅為0.1A。另一路＋12V則是為后續線路所用DC12V繼電器提供電源，電流為0.5A

=開始畫重點

首先根據用戶實際情況最后認定滿足AC90——265V供電環境的電源才能勝任實際需要。起先本人打算以UC38系列IC為設計藍本，進行簡單的代換式設計，可考慮到成本因素以及技術支持等其它方面的問題，本人遂放棄該設想。最終本人結合多方考慮，決定以一款十多年前風靡一時的IC——A6252為基礎加以設計。A6252為日本三墾電子公司的產品，早前在CRT彩電以及其它家用電器當中廣為使用。

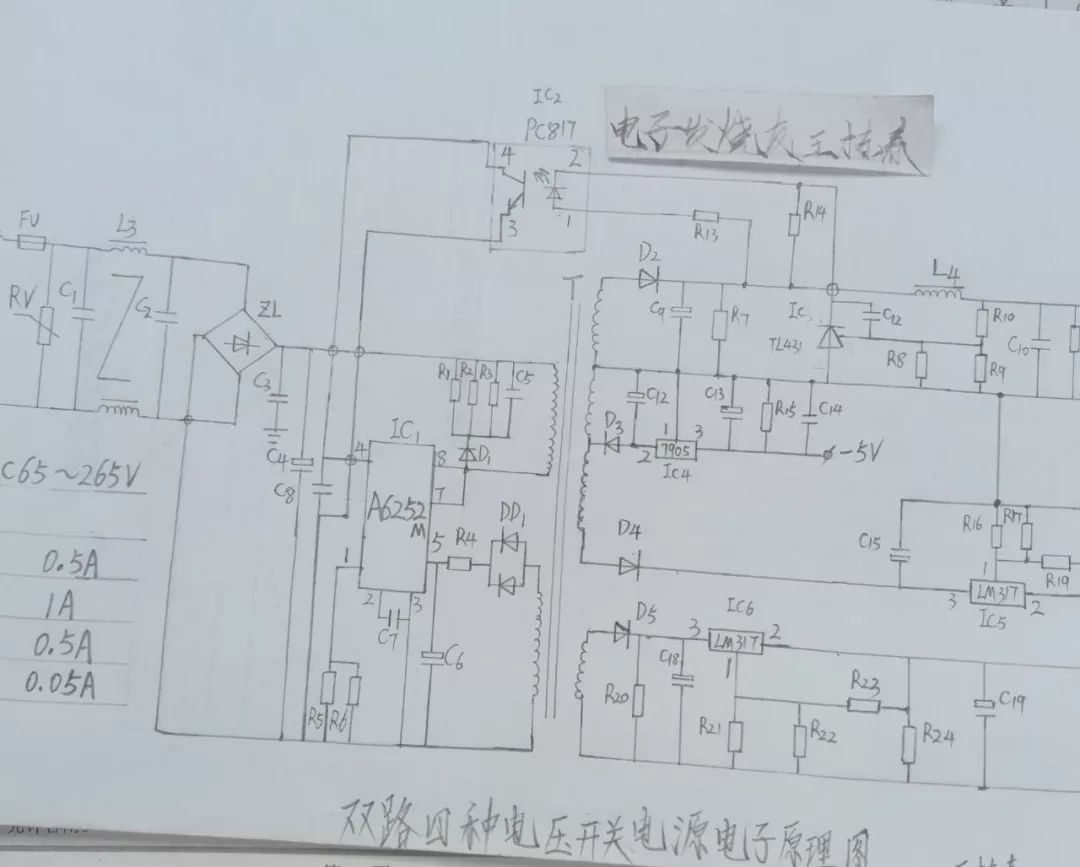

圖一是本人手繪的該電源線路原理圖，因成本所限本人對后級－5V、＋12V使用三端集成穩壓IC進行穩壓處理;考慮到＋36V的實際情況，本人使用三端可調式穩壓管LM317L（電流為0.5A）進行穩壓以及其它方面的處理。由于＋5V供電質量的好壞，很大程度上決定了后續線路工作的穩定性，因此本人采用TL431與PC817這對“黃金搭檔”對其實施“VIP”級處理。

上面兩圖展示的為成品線路板，輸出、輸入遵循左低右高的原則。從圖中大家應該不難看出，本人在有限的成本下，將EMI;過壓、過流保護等涉及到電源硬性指標要求方面，均盡了最大努力。

這張?zhí)貙?xiě)就是該電源的“男一號”——A6252，此為四管腳封裝形式，在部分產品中還有8管腳封裝形式使用。

最后展示的是電源背面PCB板。請大家注意板中所開出的隔斷槽均是本人特別要求加工的。至于原因，我想想聽聽壇友們的見解。而白色線所框?yàn)榈蛪翰糠郑阌诟叩蛪簠^(qū)分，維修時也能起到一定的提醒作用。
