高溫低噪聲儀表放大器是井下儀器電子艙的核心前端信號調理模塊，廣泛應用于各種測井方法。

一、測井應用

1.電阻率/電導率測井：

應用：放大電極系陣列測量地層電阻率的微弱電位差信號（通常為 μV 級）。

要求：極高的 CMRR 以抑制鉆井液和地層中的強共模干擾；極低噪聲以分辨微弱的地層信號；高輸入阻抗以避免加載電極。

2.自然電位測井：

應用：放大移動電極與參考電極之間由電化學作用產生的非常微弱的直流或低頻電壓信號。

要求：極低的電壓噪聲（尤其是 0.1-10Hz 頻段）；極低的輸入偏置電流和電流噪聲（避免極化電極）；優異的長期穩定性和低溫漂。

3.聲波測井：

應用：放大壓電或磁致伸縮換能器接收到的微弱聲波信號（縱波、橫波、斯通利波）。

要求：低噪聲（寬帶噪聲，影響信噪比和首波檢測）；足夠的帶寬（通常幾百 kHz 至 MHz）；良好的瞬態響應；可能需要可編程增益以適應不同地層衰減。

4.核測井 (如自然伽馬、密度、中子孔隙度)：

應用：放大閃爍探測器（如光電倍增管或固態探測器）輸出的前置放大器信號，或直接放大某些探測器的輸出電流/電壓脈沖。

要求：低噪聲（對提高能譜分辨率至關重要）；良好的線性度；可能需要快速的建立時間處理脈沖信號。

5.地層測試器/壓力測量：

應用：放大應變式或壓阻式壓力傳感器輸出的微弱差分毫伏信號。

要求：低噪聲（提高壓力分辨率）；低溫漂和高穩定性（保證長期壓力測量精度）；高 CMRR。

6.井徑/井眼成像：

應用：放大用于測量井徑的位移傳感器（如 LVDT）或成像儀的電極/聲學傳感器信號。

要求：低噪聲（提高成像分辨率和井徑測量精度）；良好的線性度；可能需要多通道集成。

二、代表型號

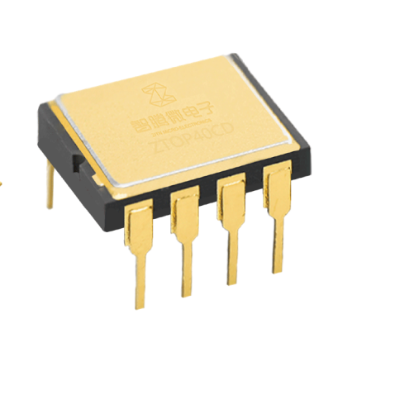

ZTINA89 是一款超低噪聲儀表放大器，由青島智騰微電子有限公司研制，用于在大共模電壓和高溫情況下測量小信號。專門針對高溫工作環境而設計，并采用介質隔離工藝，以避免高溫時產生漏電流。所選設計架構可以補償高溫時的低 VBE 電壓。ZTINA89 擅長測量微小信號，可提供業界領先的 1 nV/√Hz 輸入噪聲性能。ZTINA89具有高共模抑制比（CMRR），可防止干擾信號破壞數據采集。CMRR 隨著增益提高而提高，能夠在最需要的時候提供高抑制性能。ZTINA89 具有出色的失真性能，能夠用在振動分析等要求苛刻的應用中。增益通過單個電阻設置，增益范圍為 1 至 1000。用戶可以利用參考引腳使輸出電壓偏移。與模數轉換器接口時，此特性會很有用。

特性

1.工作溫度高達 210°C

2.低噪聲

-- 輸入噪聲：1 nV/√Hz

-- 輸出噪聲：45 nV/√Hz

3.高共模抑制比(CMRR)

-- 128 dB（最小值，G = 100）

-- 80 dB （最小值，5 kHz，G = 1）

4.出色的交流規格

-- 帶寬：15 MHz (G = 1)

-- 帶寬：1.2 MHz (G = 100)

-- 壓擺率：22 V/μs

-- 總諧波失真（THD）：130 dBc（1 kHz，G = 1）

5.多功能

-- ±4 V 至±17 V 雙電源供電

-- 增益通過單個電阻設置（G = 1 至 1000）

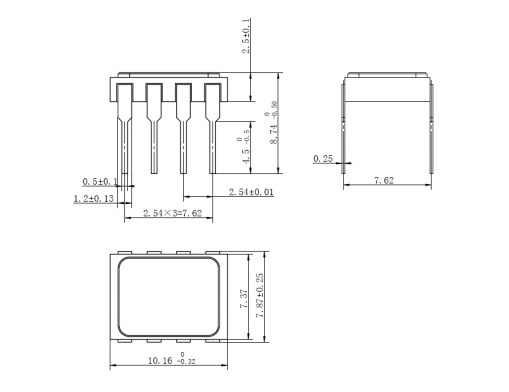

外形尺寸
