Texas Instruments DLP4621-Q1 DLP? 汽車數字微鏡器件（DMD）是一款用于汽車外部照明的DMD。與TPS99001-Q1系統管理和照明控制器以及DLPC231-Q1 DMD控制器結合使用時，該器件可實現高分辨率、高性能頭燈系統。該器件的2:1縱橫比支持非常寬的縱橫比設計。0.9MP分辨率支持自適應光束驅動和高分辨率符號投影應用。

憑借業界領先的激光和LED技術，DLP4621-Q1的光學吞吐量經過優化，可最大限度地提高流明。DLP4621-Q1汽車DMD微鏡陣列配置為底部照明。該特性可實現高效、更緊湊的光學引擎設計。Texas Instruments DLP4621-Q1器件采用面板封裝，可優化系統成本。該封裝對DMD陣列具有低熱阻，可實現高效的散熱解決方案。

特性

• 符合汽車應用標準
  • DMD陣列工作溫度范圍：-40°C至105°C
• 0.46英寸對角線微鏡陣列
  • 7.6μm微鏡間距
  • ±12°微鏡傾斜角
  • 底部照明實現了高效率和更小的發動機尺寸
  • 0.9-megapixel陣列（960×960、2:1），可實現高分辨率和寬縱橫比汽車應用
  • 兼容LED或激光照明
• DLP4621-Q1汽車芯片組包括：
  • DLP4621-Q1
  • DLPC231-Q1 DMD控制器
  • TPS99001-Q1系統管理和照明控制器
• 600MHz亞LVDS DMD接口，用于實現低功耗和低輻射
• 極端溫度條件下10 kHz DMD刷新速率
• DMD內存單元的內置自檢（BIST）

應用

• 高分辨率頭燈
• LIDAR光學濾波器
• 符號投影
• 個性化

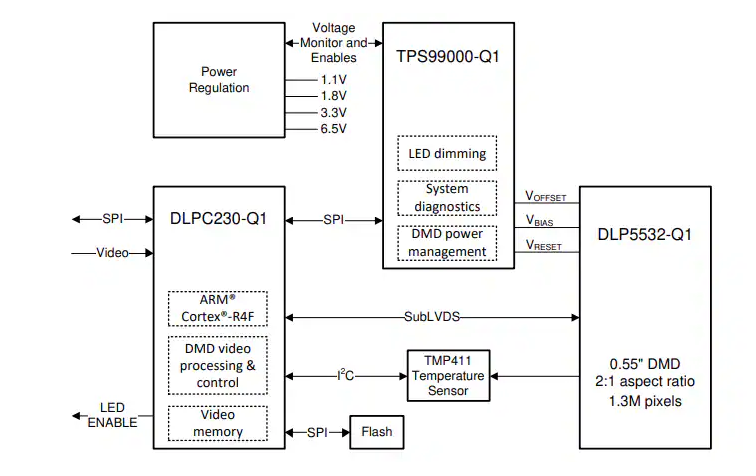

功能框圖

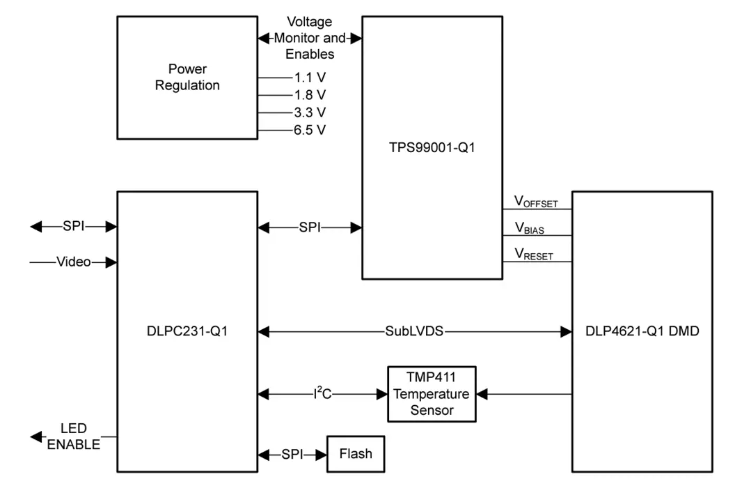

芯片組系統框圖
