在現代的液壓與氣動系統中，比例閥作為一種重要的控制元件，扮演著至關重要的角色。它不僅能夠精準地調節流量、壓力，還能有效提升整個系統的效率和精度。隨著工業自動化技術的不斷發展，比例閥的應用領域日益廣泛，無論是在機械制造、自動化控制、汽車工業，還是在航空航天等領域，比例閥都在發揮著不可替代的作用。

什么是比例閥？

比例閥是一種能夠根據輸入信號變化，調節液體或氣體流量的控制閥門。與傳統的開關型閥門不同，比例閥能夠根據外部控制信號的變化，精確地控制通過閥門的流體量。因此，比例閥的應用不僅僅是開關的作用，而是通過不斷調節來實現對流量、壓力、速度等參數的精準控制。

比例閥的工作原理

比例閥的核心原理是將電信號轉化為機械動作，并通過調節流體的流量來實現控制。通常，比例閥的核心部件是一個帶有電磁驅動的閥芯，它可以根據輸入的電流信號或者電壓信號改變其位置，進而調節流體的流量或壓力。

具體來說，比例閥通過接收外部的電控信號（如模擬電壓或電流），控制閥芯的位移。閥芯的位移量與輸入信號成比例關系，這意味著電信號越強，閥芯的位移越大，流量也越大。通過這種方式，比例閥能夠根據實際需求，精確調節流量和壓力。

比例閥的分類

根據不同的工作方式和控制方式，比例閥可以分為幾種類型。常見的有壓力比例閥、流量比例閥和方向比例閥三大類。

壓力比例閥：這種比例閥主要用于調節系統中的壓力。通過對輸入信號的響應，壓力比例閥可以自動調整液壓系統的工作壓力，避免因壓力過大或過小對系統造成損壞。

流量比例閥：流量比例閥主要控制液體或氣體的流量。它根據外部的電控信號調節流量的大小，實現對工作介質流量的精確調節。

方向比例閥：方向比例閥通過控制流體流動的方向，調節流體流向不同的工作機構，通常用于控制機械運動的方向性，適用于液壓驅動系統中。

每種比例閥都有其獨特的應用場景，根據不同的需求選擇合適類型的比例閥是保證系統穩定性和高效性的重要因素。

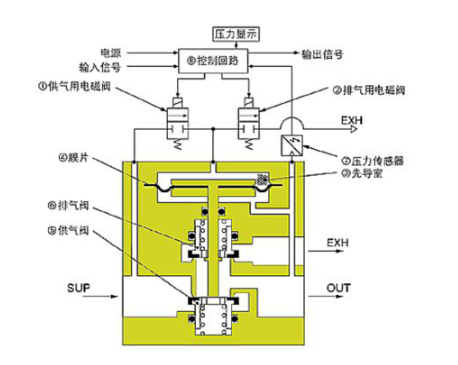

比例閥的工作原理圖解

從上圖可以看到，比例閥的基本結構通常包括電磁鐵、閥芯、彈簧和流體通道等部件。當電控信號輸入到電磁鐵時，電磁鐵產生的磁場驅動閥芯發生位移，改變流體通道的開度，從而調節流體的流量和壓力。

圖中清晰地展示了比例閥是如何根據輸入信號的強弱，精確調節流量或壓力的。輸入信號越強，閥芯的位移越大，流量和壓力的調節越精細。這種高度精確的控制能力使得比例閥在自動化控制系統中占有非常重要的地位。

氣動控制系統中要想具有多個輸出力和多個運動速度，就需要多個減壓閥、節流閥及換向閥，這樣使得系統的元件增多，復雜性增加，而且調試較麻煩。而采用電氣比例控制可以連續控制，根據輸入量電信號的值，轉換成機械力和位移，通過放大元件，轉換成氣體的壓力或流量，去推動執行元件動作。

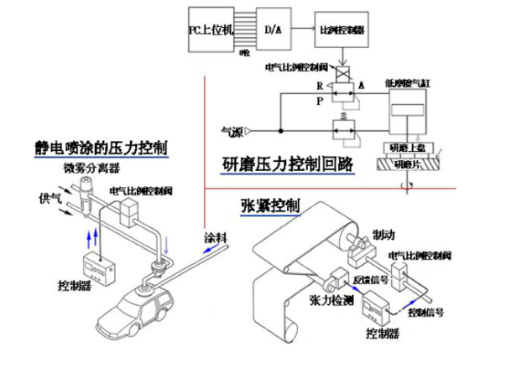

比例閥的應用領域

隨著工業自動化技術的快速發展，比例閥在各個行業中的應用得到了越來越廣泛的推廣，尤其在液壓、氣動、機器人控制等領域，比例閥的優勢尤為顯著。以下是幾個典型的應用領域：

1.液壓系統

在液壓系統中，比例閥常用于調節液壓油的流量和壓力。液壓系統常常用于重型機械設備，如起重機、挖掘機等，比例閥能夠根據負載的變化，實時調節液壓油的流量，從而保證設備的正常運行并提高其工作效率。

2.氣動控制系統

氣動系統通常用于自動化生產線、包裝機械等設備中。在氣動系統中，比例閥能夠精準調節氣體的流量和壓力，從而實現對設備運行速度和力量的控制，提高自動化程度。

3.機器人控制

在機器人技術中，比例閥作為液壓和氣動系統中的重要組成部分，幫助實現精確的動作控制。通過比例閥的精確調節，機器人能夠執行各種高精度、高速度的任務，如焊接、搬運等。

4.汽車工業

比例閥在汽車工業中也有著廣泛的應用，尤其是在電動汽車、自動駕駛汽車的液壓系統和氣動系統中，比例閥幫助精確控制各個部件的運動，實現更加高效、安全的駕駛體驗。

5.航空航天

在航空航天領域，比例閥也發揮著關鍵作用。其精確的控制能力能夠確保飛機液壓系統的穩定運行，控制飛機的升降、轉向等操作。特別是在航天器中，比例閥被廣泛應用于姿態控制系統，保障航天器的精確定位。

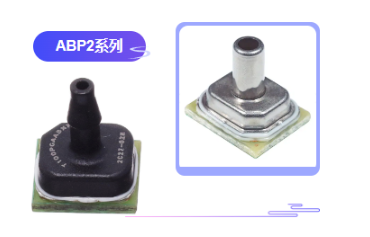

比例閥中的壓力元件在系統中負責檢測、調節或控制壓力，實時監測系統或閥口的壓力，確保閥的精準響應和穩定運行?；裟犴f爾ABP2系列壓力傳感器是一款高精度、數字輸出的微型壓力傳感器，適用于工業自動化、醫療設備和HVAC等領域。采用MEMS技術，提供表壓、絕壓和差壓測量，量程覆蓋1.5 psi至150 psi（0.1 bar至10 bar）。輸出為I2C或SPI數字信號，精度達±0.25%FS，溫度補償優化，穩定性強。緊湊的SMT封裝（7.4×7.4mm）適合空間受限應用，并具備EMC抗干擾能力，符合RoHS標準。適用于氣體或非腐蝕性液體的壓力監測，支持定制化配置。

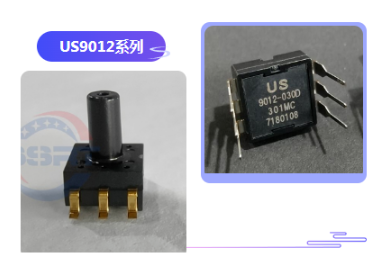

US9000系列壓力傳感器，采用MEMS技術集成的硅壓力芯片，封裝成SOP/DIP微型架構。未經補償?shù)膲毫?a target="_blank">芯片封裝在塑膠殼體內，通過焊腳裝配在電路板上，通氣孔徑0.76mm。具有低廉、便于使用等特點。在恒壓源或者恒流源的激勵下，傳感器輸出與所受壓力成線性比例的毫伏級電壓信號;通過外部電路對該信號進行處理放大，以達到效果便于應用。兼容的壓力介質為無腐蝕性的干燥氣體。標稱壓力范圍壓力30psi~1200psi。
