nRF52840-DK 和 nRF21540-EK 上的 FEM 支持
1：PDN引腳問題只在使用 ESB 協議時發生，nRF52840-DK 和 nRF21540-EK 之間的引腳連接。
Nordic Connect SDK 2.8.0、2.9.0 及更高版本中確實存在錯誤，PDN 引腳從未被激活，當我通過將 PDN 引腳連接到 VDD 手動強制將其設置為高電平時，我在頻譜分析儀上獲得了良好的 TX 功率。 ESB 示例中的 RSSI 值現在高出 25 dBm
2：使用選項 CONFIG_MPSL_FEM_NRF21540_TX_GAIN_DB=20 配置 FEM TX 增益，然后我使用 esb_set_tx_power(ESB_TX_POWER_8DBM); 設置基本 TX 電源，例如 nRF52840-DK。這些值共同應構成總發射輸出功率

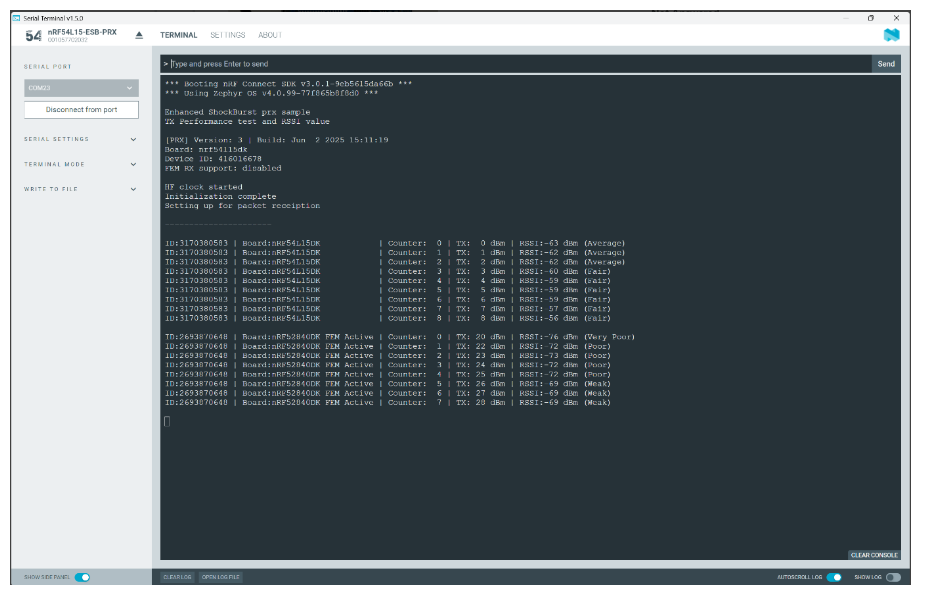

結果可以通過檢查 ESB-PRX 上的 RSSI 來確認正常增加 FEM 的信號會更強
在即將發布的新 SDK 3.1 中，修復了與 MPSL FEM 結合 ESB 協議相關的錯誤。但如果需要，也可以手動修補當前 SDK - 請參閱 PR：
https://github.com/nrfconnect/sdk-nrf/pull/23190
