Texas Instruments LMR514xx SIMPLE SWITCHER?電源轉換器是易于使用的寬VIN 同步降壓轉換器，能夠驅動高達0.6A（LMR51406）或1A（LMR51410）的負載電流。該器件設計用于各種工業應用，具有4V至42V的寬輸入電壓范圍，用于對非穩壓電源進行功率調節。

數據手冊：*附件：Texas Instruments LMR514xx SIMPLE SWITCHER?電源轉換器數據手冊.pdf

Texas Instruments LMR514xx的開關頻率為400kHz和1.1MHz，支持相對較小的電感器，從而優化設計尺寸。其PFM版本可在輕負載時實現高效率，F(xiàn)PWM版本可在整個負載范圍內實現低輸出電壓紋波和恒定頻率。在內部實現補償電路和軟啟動，因此該器件僅需極少外部元件即可使用。

該器件內置有保護功能，例如斷續模式短路保護、逐周期電流限制以及功耗過高情況下的熱關斷功能。

特性

• 支持功能安全
  • 來輔助功能安全系統設計的文檔
• 配置用于嚴苛的工業應用
  • 輸入電壓范圍：4 V至42 V
  • 輸入瞬態保護：高達50 V
  • 連續輸出電流：0.6A/1A
  • 最短導通時間：80 ns
  • 固定開關頻率：400kHz和1.1MHz
  • 結溫范圍：–40°C至150 °C
  • 最大工作周期：98%
  • 單調啟動，帶預偏置輸出
  • 具有斷續模式的輸出短路保護
  • 精密使能
  • 容差電壓參考：±1.5%
• 設計小巧，易于使用
  • 集成式同步整流
  • 內部補償，便于使用
  • SOT-23 封裝
• 引腳兼容封裝中各種選項
  • PFM或強制PWM (FPWM) 選項
• 與 [LMR51610] 、 [LMR16006]、 [LV2862]、 [LMR50410] 、 [TPS560430]和 [LMR54410] 引腳對引腳兼容

應用

• 大型家用電器
• PLC、DCS和PAC
• 智能電表
• 電力輸送

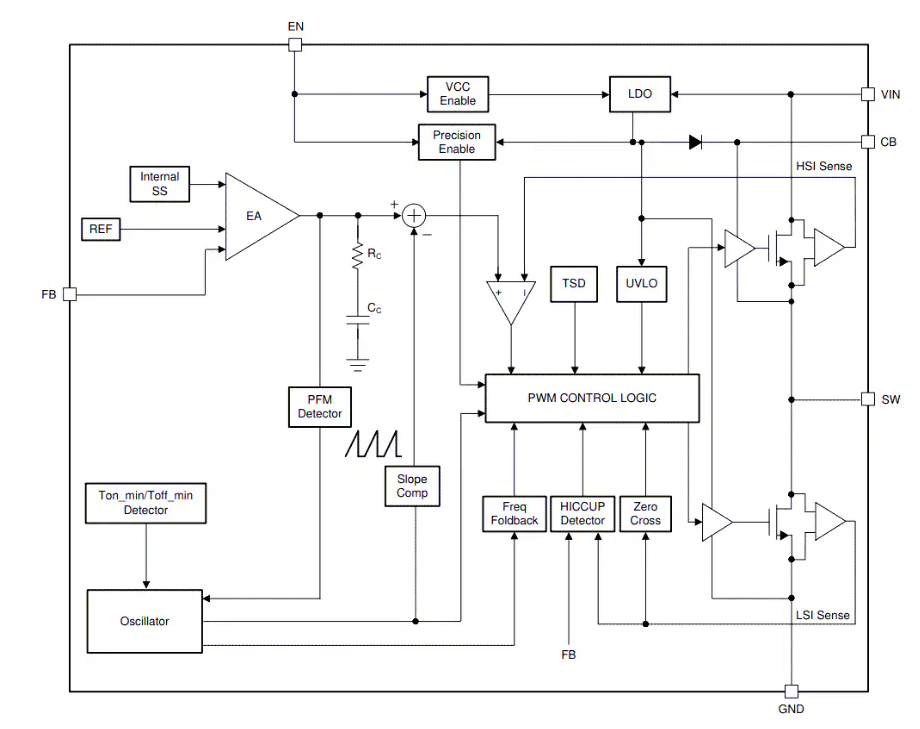

功能框圖
