溫度傳感器元件的分類及選型指南

溫度傳感器元件的分類及選型需要綜合考慮測量原理、溫度范圍、精度、響應時間、環境適應性、成本等因素。以下是詳細的分類及選型指南：

1. 接觸式溫度傳感器（需與被測物體直接接觸）

熱電偶（Thermocouple）

原理：基于塞貝克效應，兩種不同金屬連接處溫度變化產生電壓。

特點：測量范圍廣（-200°C ~ 2300°C）、響應快、耐高溫，但精度較低。

常見類型：K型、J型、T型等。

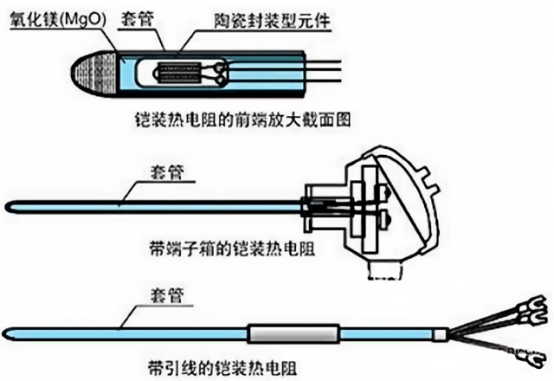

熱電阻（RTD, Resistance Temperature Detector）

原理：利用金屬（如鉑、銅、鎳）電阻隨溫度變化的特性。

特點：精度高（±0.1°C）、穩定性好，但響應較慢，成本較高。

常見類型：PT100（鉑電阻）、PT1000。

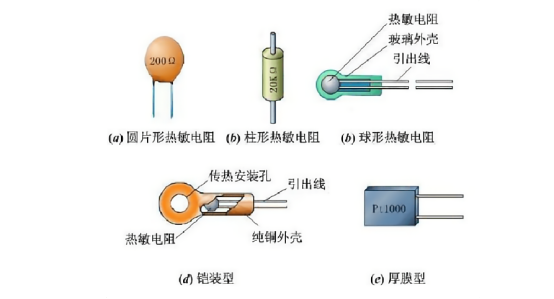

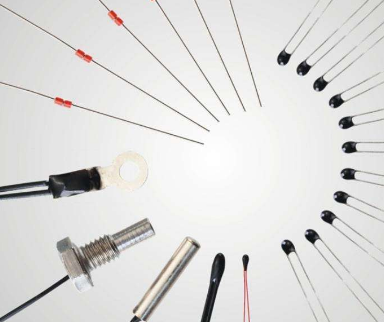

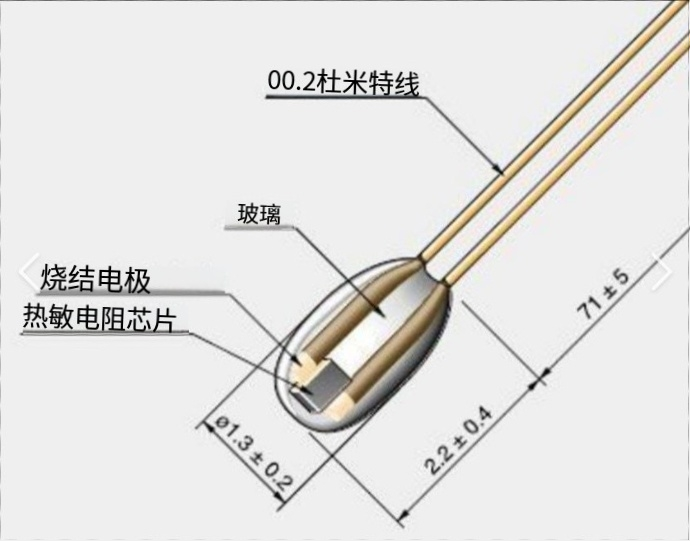

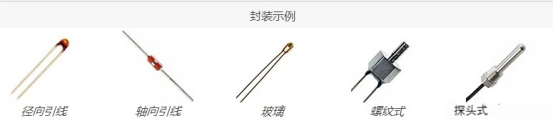

熱敏電阻（Thermistor）

原理：半導體材料電阻隨溫度顯著變化。

特點：靈敏度高（NTC為負溫度系數，PTC為正溫度系數），但非線性輸出，適用于窄溫度范圍（-50°C ~ 150°C）。

熱敏電阻主要分為兩種類型:NTC(負溫度系數)和PTC(正溫度系數)。NTC熱敏電阻的電阻值隨溫度的升高而減小，因此被廣泛應用于需要在大范圍內改變電阻的場合。由于其快速響應、高可靠性、穩健性和相對較低的成本，NTC熱敏電阻-55°C至200°C的溫度范圍內得到了廣泛應用，常用于溫度傳感和控制、浪涌電流限制以及流量測量等領域。

而PTC熱敏電阻則表現出與NTC相反的特性，其電阻值在特定溫度(稱為居里溫度)以上時會突然增加。這種特性使得PTC熱敏電阻在需要電阻突變的應用中發揮了重要作用，如自調節熱元件和自復位過流保護。常見的開關溫度在60°C至120°C范圍內，它們在這些應用中為設備提供了穩定的保護。

2. 非接觸式溫度傳感器（通過輻射測量溫度）

紅外溫度傳感器（IR Sensor）

原理：檢測物體發射的紅外輻射能量（斯特藩-玻爾茲曼定律）。

特點：無需接觸，適用于移動物體或高溫場景（-70°C ~ 3000°C），但受表面發射率影響。

3. 半導體溫度傳感器集成溫度傳感器（IC Sensor）

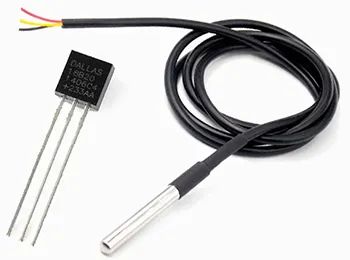

原理：利用半導體PN結的電壓-溫度特性（如LM35、DS18B20）。

特點：線性輸出、低成本、易集成（-55°C ~ 150°C），精度中等。

二、溫度傳感器選型指南

1. 關鍵選型參數

參數	說明
溫度范圍	選擇覆蓋目標溫度范圍的傳感器（如高溫選熱電偶，常溫選RTD或IC傳感器）。
精度	高精度選RTD（±0.1°C），低成本選NTC或IC傳感器（±0.5°C ~ ±2°C）。
響應時間	快速響應選熱電偶或紅外傳感器（毫秒級），慢速選RTD（秒級）。
環境適應性	腐蝕性環境選不銹鋼封裝RTD，電磁干擾強選光纖傳感器。
輸出信號	模擬（電壓/電流）、數字（I2C/SPI）、無線（LoRa/NB-IoT）。
成本	熱電偶、NTC成本低，RTD、紅外傳感器較貴。

2. 典型應用場景推薦

應用場景	推薦傳感器	理由
工業高溫（>500°C）	K型熱電偶	耐高溫，成本低，適合冶金、鍋爐。
實驗室高精度	PT100 RTD	精度±0.1°C，穩定性好。
家用電器	NTC熱敏電阻或DS18B20	低成本，易于集成，溫度范圍適中（-20°C ~ 100°C）。
醫療設備	PT1000 RTD	高精度，小型化，適合體溫監測。
汽車電子	半導體IC（TMP36）	抗振動，寬溫度范圍（-40°C ~ 125°C）。
非接觸測溫	MLX90614（紅外）	適用于人體測溫、工業設備表面溫度監測。
