案例是Modbus轉Profient網關連接電磁流量計的配置案例，具體操作步驟如下

網關配置

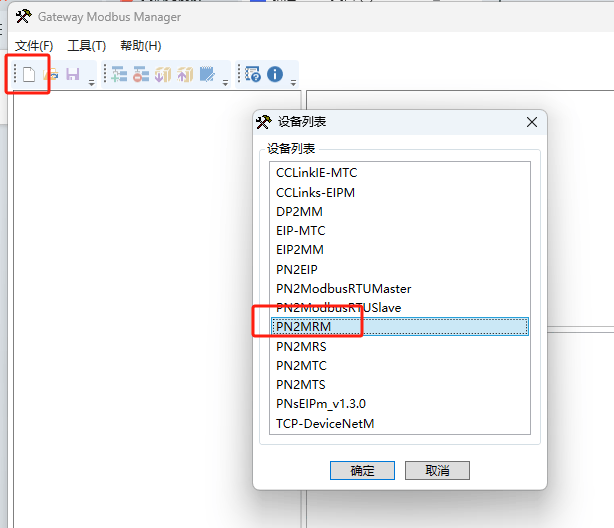

新建項目選擇PN2MRM

設置網關在Profinet一側的設備名稱及IP地址（新版本通過主站組態軟件進行分配）

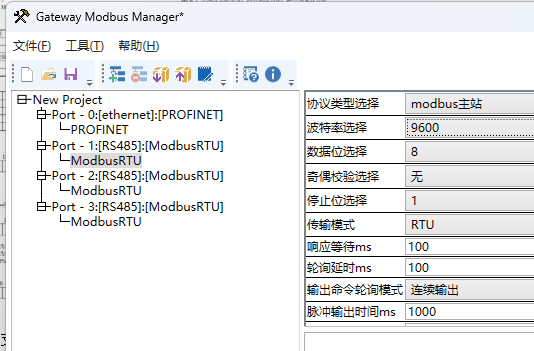

設置網關的Modbus參數，跟從站保持一致。

右鍵添加Node，填寫從站的站地址

添加對應功能碼，從手冊可知，執行器支持）03 04 06 16,功能碼，選取對應選項

添加對應功能碼后在其中填寫需要讀寫的寄存器地址即可

通過流量計通訊手冊可得知流量計支持04功能碼（30000地址區默認數據位81停止位無校驗）

如想讀取寄存器地址4112的瞬時流量數據，則按如下配置

首先選擇04功能碼讀輸入寄存器

填寫寄存器地址4112（寄存器地址皆為10進制）

如還想一起讀取后面參數可將寄存器數量進行修改。

到此網關配置完成。打開PLC組態軟件進行Profinet配置。

網關會自動根據配置發送Modbus報文，用戶只需對結果數值進行操作即可

PLC配置

打開PLC組態軟件，導入網關GSD文件。（可從官網或聯系技術支持索?。?/p>

添加網關模塊，設置設備名稱及IP地址

最后設置Profinet一側的輸入輸出長度與地址

確認無誤后將組態下載進入PLC并將從站設備名稱及IP分配給網關即可。
