產品描述:

PC5502是一款先進、高性能、低成本的負載均流控制芯片，可以實現多個獨立電源或DC-DC電源模塊的并聯。該芯片適用于服務器、工作站、通訊和其他分布式電源系統中，也適用于N+1冗余系統或并聯電源的應用。該電路采用主從控制結構來實現自動均流，且在封裝后修調得到一個輸入失調極低的電流檢測放大器和一個高增益負反饋回路，使?jié)M載時各并聯模塊負載均流誤差小于1%。由于電流檢測放大器輸入共模范圍可從0V到電源電壓，因此電流檢測電阻Rshunt既可以放置在電流回路的低邊也可以放置在電流回路的高邊。

產品特點:

#高邊或低邊電流檢測功能

#滿載均流誤差小于1%

#超低輸入失調電壓電流檢測放大器

#單線負載均流總線

#可在待機時斷開總線連接

#負載均流總線對地和電源提供短路保護

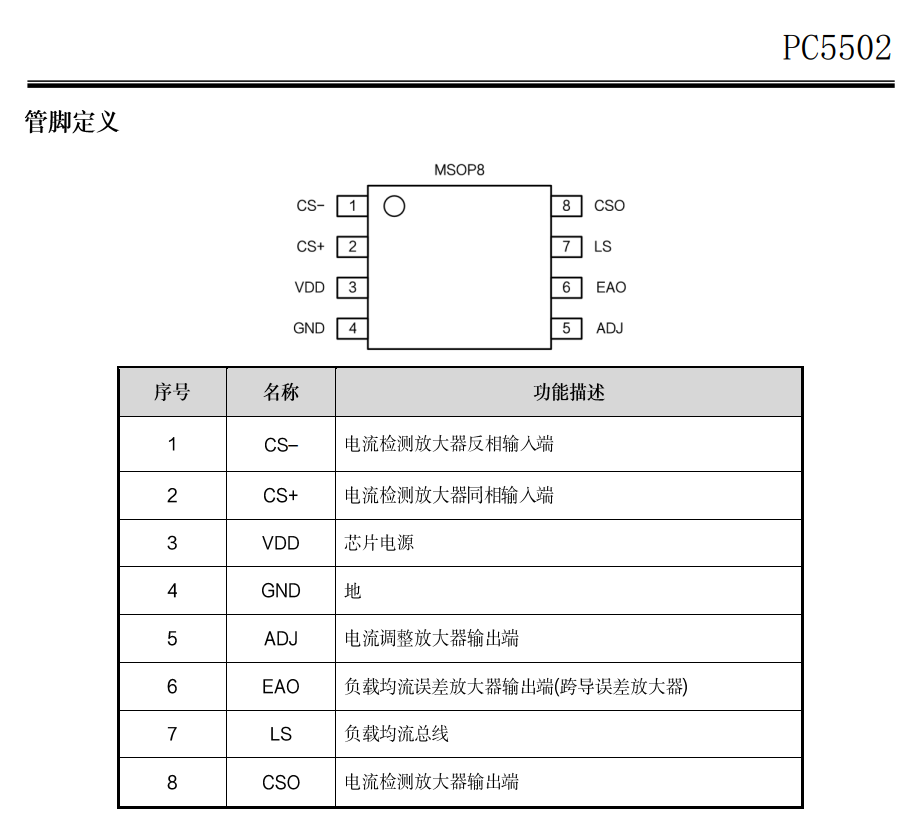

#封裝形式MS0P8

應用領域

#DC-DC電源模塊并聯系統

#服務器、工作站、通訊等分布式電源系統

#N+1冗余電源系統
