Texas Instruments THVD24xV RS-422/RS-485收發器是具有 ±70 V故障保護功能的半雙工和全雙工RS-422/RS-485收發器。這些器件采用3V至5.5V總線側電源和1.65V至5.5V邏輯信號接口電源。此系列器件具有壓擺率選擇功能，可根據SLR引腳設置以兩種最高速度使用。THVD24xVDRCR-EP器件采用金鍵合線和SnPb引線涂層，溫度范圍為-55°C至105°C。

數據手冊：*附件：Texas Instruments THVD24xV RS-422，RS-485收發器數據手冊.pdf

這些Texas Instruments THVD24xV器件通過集成IEC ESD保護功能，無需外部系統級保護元件。由于擴展的±25V輸入共模范圍，因此在存在較大接地回路電壓的情況下，可在較長電纜運行長度上實現可靠的數據通信。增強的250mV接收器遲滯提供高噪聲抑制。此外，接收器故障安全特性可在輸入開路或短路時確保邏輯高電平。

特性

• 達到或超出TIA/EIA-485A和TIA/EIA-422B標準的要求
• RS-485電源電壓：3V至5.5V
• 差分輸出超過2.1V，PROFIBUS兼容5V電源
• 邏輯信號接口電源：1.65V至5.5V
• SLR引腳可選數據速率：
  • THVD2410V、THVD2412V：250 kbps和1 Mbps
  • THVD2450V、THVD2452V：20 Mbps和50 Mbps
  • THVD2410V-EP：250 kbps和1 Mbps
  • THVD2450V-EP：20 Mbps和50 Mbps
• 總線I/O保護：
  • 總線故障： ±70 V DC
  • ±16 kV HBM ESD
  • 半雙工器件：±15kV/±12kV（EP部件）IEC 61000-4-2接觸和氣隙放電
  • 全雙工器件：±8kV/±12kV（EP部件）IEC 61000-4-2接觸和氣隙放電
  • ±4 kV IEC 61000-4-4快速瞬態脈沖
• 半雙工和全雙工器件有兩個速度等級可供選擇
• 用于抗噪的增強型接收器遲滯
• 低功耗：
  • 低關斷電源電流：<5μA
  • 工作靜態電流：<5.3mA
  • 對于THVD24xV-EP：
  • 低關斷電源電流：<1μA
  • 工作電流：<5.6mA
• 無干擾上電/斷電，實現熱插拔功能
• 開路、短路和空閑總線失效防護
• 熱關斷
• 1/8單位負載（多達256個總線節點），共模范圍為-7V至12V
• 小型3mm x 3mm VSON封裝，可節省電路板空間，或14-SOIC封裝以實現即插即用兼容性

應用

• 電機驅動器
• 工廠自動化和控制
• 暖通空調系統
• 樓宇自動化
• 電網基礎設施
• 電表
• 過程分析
• 視頻監控

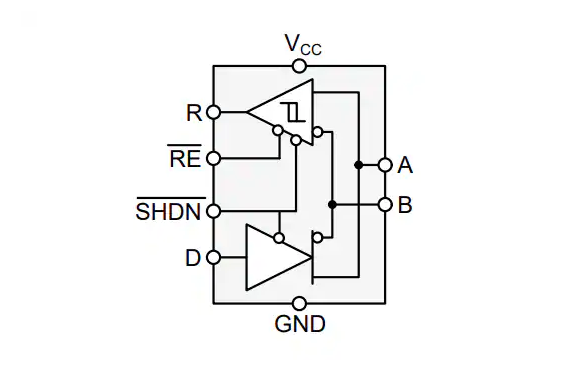

功能框圖
