前兩期內容分別講述了嵌入式數據可靠性的元器件選型和硬件設計，這一期我們來講講軟件設計。哪怕硬件設計再完善，但如果軟件沒有設計好，也達不到預期的可靠性。只有軟硬件配合，才能妥善解決數據可靠性問題。

?軟件設計

軟件設計在嵌入式數據存儲可靠性中扮演著至關重要的角色。它不僅包括系統驅動的開發，還涉及應用層面的優化。一個精心設計的軟件系統可以顯著提高數據的完整性和系統的穩定性。軟件設計包括系統驅動和應用兩個方面。

1. 系統驅動設計

系統驅動設計是軟件設計的關鍵部分，它直接影響到硬件的性能和可靠性。

1.1 ECC校驗

NAND Flash的底層驅動程序必須實現有效的ECC（錯誤校正碼）校驗，ECC校驗?zāi)軌驒z測并糾正一定范圍內的錯誤，確保數據的完整性。在設計底層驅動時，務必確保ECC校驗的準確性和可靠性。例如，對于SLC NAND Flash，ECC校驗可以糾正單個位錯誤；對于MLC NAND Flash，ECC校驗可以糾正多個位錯誤。

1.2 寫平衡

文件系統應實現寫平衡機制，確保NAND Flash的所有存儲單元磨損情況基本一致。這不僅可以延長NAND Flash的使用壽命，還能提高整體數據的可靠性。通過合理分配寫操作，避免某些存儲單元過早損壞。常見的寫平衡算法包括磨損均衡（Wear Leveling）和垃圾回收（Garbage Collection）。磨損均衡通過動態調整數據的寫入位置，確保所有存儲單元的使用次數均勻分布；垃圾回收則通過回收和重用已擦寫的塊，減少無效寫入操作。

2. 應用設計優化

應用設計方面，主要目標是減少對存儲器的寫入次數和頻率。NAND Flash的擦寫次數有限，且擦寫操作以塊為單位。一旦某一塊的擦寫次數達到限制，這一塊就會整體損壞，導致整塊數據丟失，從而帶來不可預知的故障。如果這一塊壞區域剛好是NAND分區用于存放文件索引的話，那么整個物理分區的文件都會出現錯誤，如文件名亂碼、文件丟失、文件不全等異常。

2.1 減少寫入次數的策略

• 數據緩存

在應用層實現數據緩存，減少對NAND Flash的直接寫入操作。例如，可以將頻繁更新的數據暫存于RAM中，定期批量寫入NAND Flash。這樣可以減少寫入次數，延長NAND Flash的使用壽命。

• 日志記錄

實現日志記錄機制，將關鍵數據的變更記錄在日志文件中，而不是直接寫入主數據文件。這樣可以減少主數據文件的寫入次數，延長其使用壽命。日志文件可以在系統空閑時進行批量處理，確保數據的完整性和一致性。

• 數據壓縮

對寫入NAND Flash的數據進行壓縮，減少實際寫入的數據量，從而減少寫入次數。數據壓縮不僅可以減少寫入次數，還可以節省存儲空間，提高存儲效率。

?ZLG致遠電子的解決方案

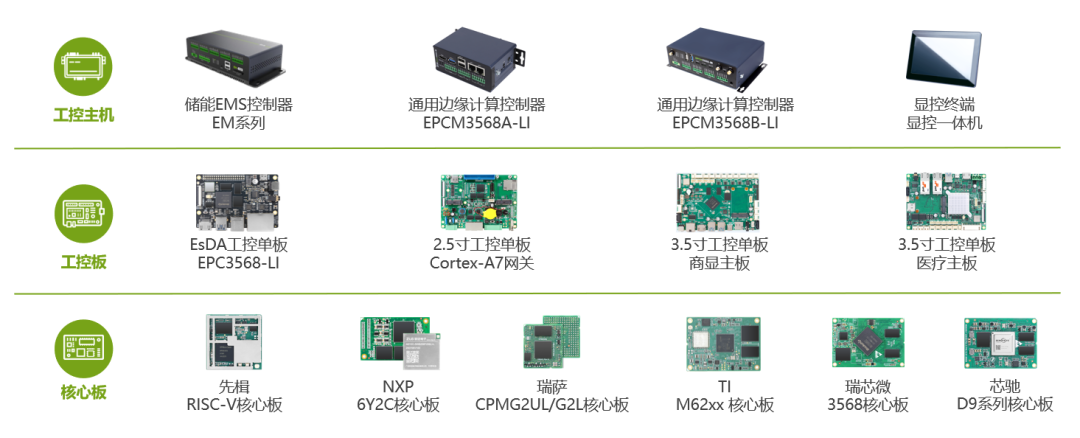

ZLG致遠電子在設計核心板和工控板產品時，充分考慮了嵌入式數據存儲的可靠性。我們?cè)谠骷x型、電路設計和系統驅動方面都提供了完善的設計和方案。如果您選購了我們的產品，只要在應用編程方面多加注意，您的數據可靠性就不會出現大問題。圖1 ZLG致遠電子邊緣技術產品

到目前為止，我們已經介紹了嵌入式數據存儲可靠性的四個方面，包括器件選型、電路設計、系統驅動和應用設計。軟硬件的配合是確保數據可靠性的關鍵。如果您對嵌入式數據可靠性有其他建議和想法，歡迎在評論區留言討論。
