1 案例說明

1. 設置網關采集EthernetIP IO設備數據
2. 把采集的數據保存到MySQL數據庫。

2 VFBOX網關工作原理
VFBOX網關是協議轉換網關，是把一種協議轉換成另外一種協議。網關可以采集西門子，歐姆龍，三菱，AB PLC，DLT645，DLT698電表，modbus rtu tcp，環保的HJ212協議，opc ua和opc da，電力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT現場總線協議，bacnet，MQTT，mysql，sqlserver數據庫。不同型號的網關支持不同的協議，具體支持的協議參考網關側面標簽上的型號。依托500多種型號的網關產品，可以實現多種不同協議之間的互聯互通。

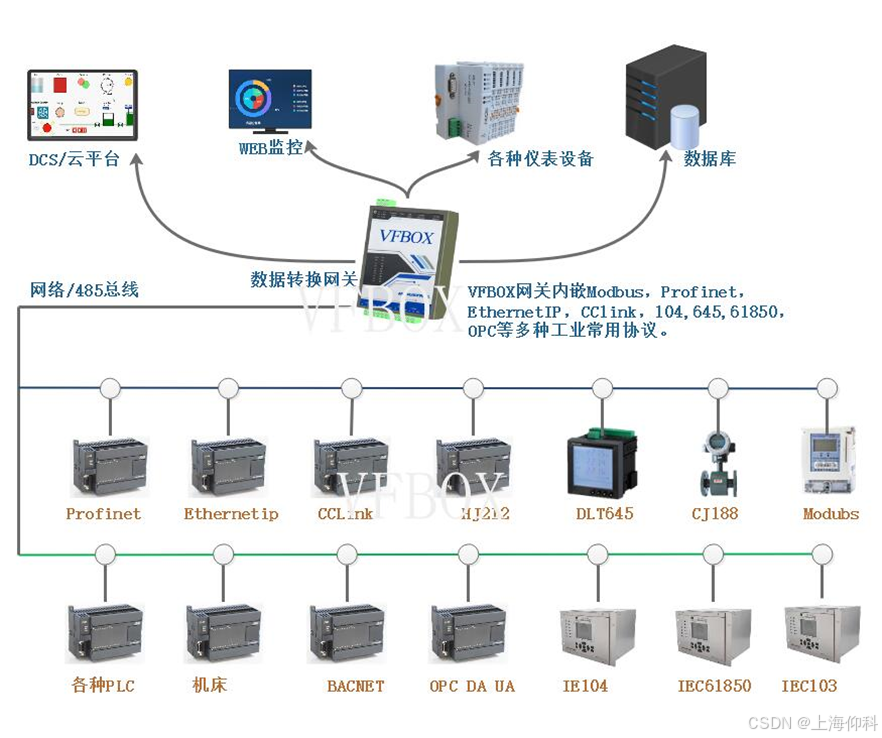

網關連接在不同協議的設備之間，就像一個“翻譯”，把一種設備支持的協議，轉換成另一種設備支持的協議，從而實現兩個不同協議的設備之間的數據交換。工作架構如下：

3 準備工作

1. 仰科網關。支持采集EthernetIP IO數據，保存到MySQL數據庫。
2. 電腦。IP設置成192.168.1.198，和網關在同一個網段。
3. 網線、12V電源。

4 網關采集EthernetIP IO數據

1. EthernetIP IO協議一般用于采集機器人，控制器等設備的數據。

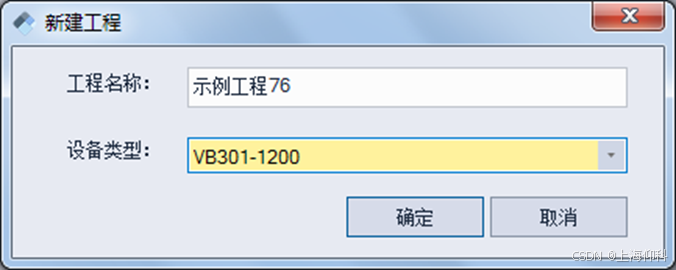

2. 安裝VFBOX Studio軟件。打開軟件后，點擊新建工程，設備類型選擇實際網關的型號。可選的型號有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

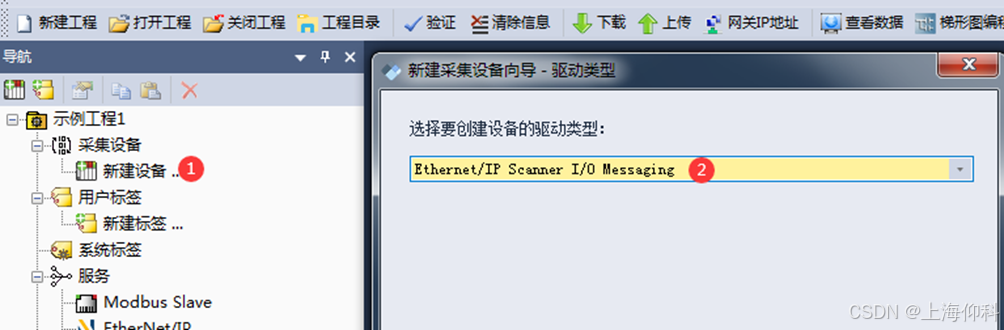

3. 點擊“新建設備”，驅動類型選擇如下：

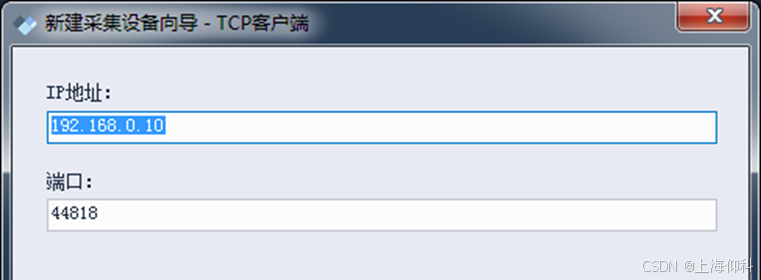

4. 輸入被采集設備的IP地址和端口號，端口號一般默認是44818

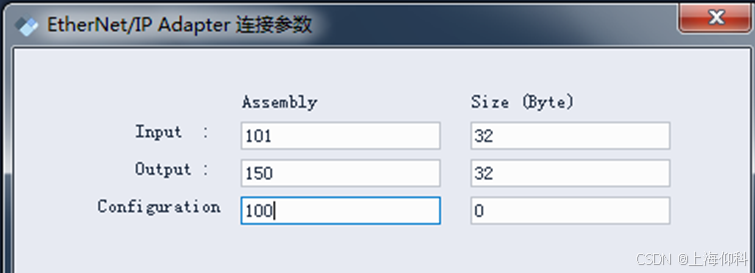

5. 按照被采集數據的設備配置網關的輸入塊、輸出塊的參數。這些參數和被采集設備保持一致。這些參數在被采集設備上查看。

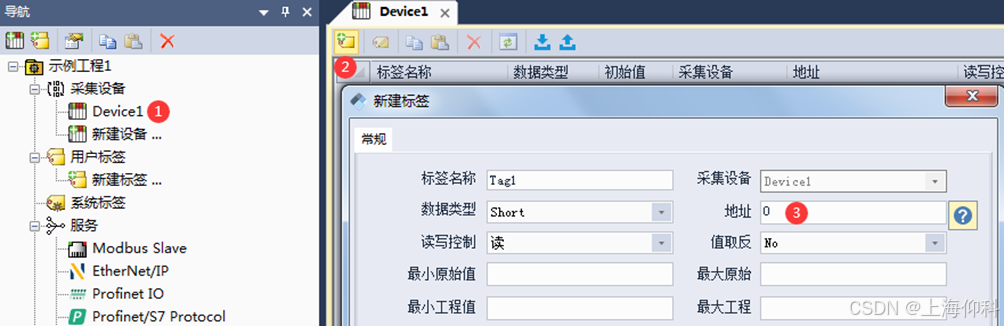

6. 添加要采集的數據。需要知道這個點位的地址和數據類型，填寫到如下的選項中。

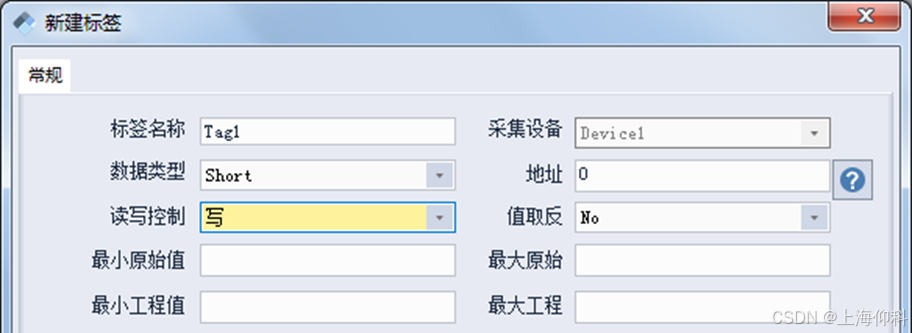

7. 寫數據到EIP設備的配置如下，讀寫類型設置成“寫”

8. 配置完成后點擊菜單“下載”，把工程下載到網關里。

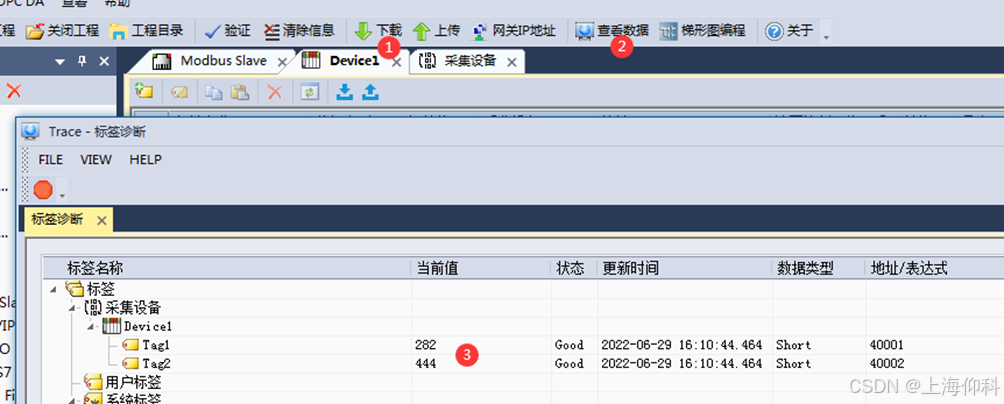

9. 點擊菜單“查看數據”，查看網關采集到的數據。對比一下當前值，“狀態”顯示Good，更新時間為當前時間就代表采集到了數據。


5 網關寫數據到mysql數據庫

1. 在電腦上安裝mysql數據庫。完成安裝后，關閉電腦上的防火墻和殺毒軟件。
2. 登錄數據庫后，選擇Schemas，右鍵選擇Create Schemas，輸入名稱

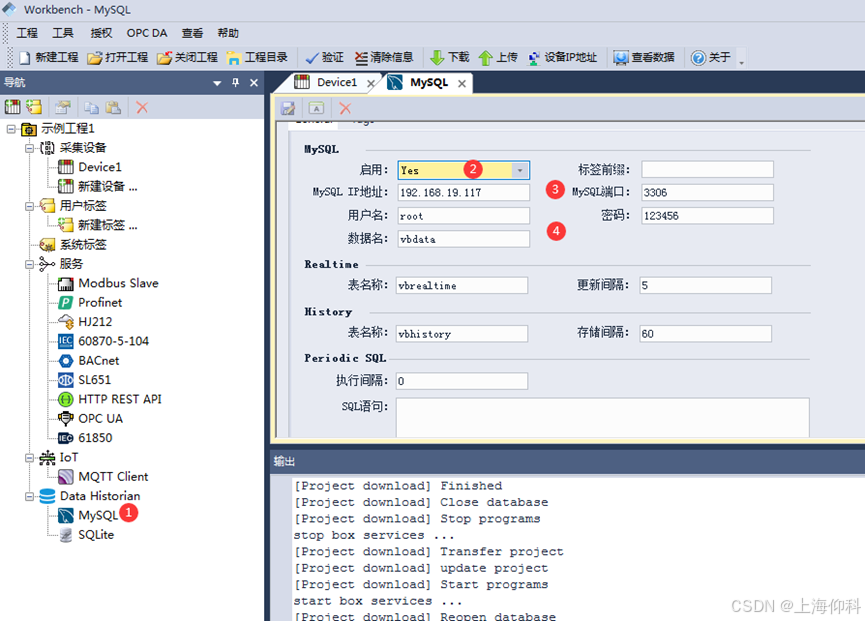

3. 打開VS網關配置軟件，在導航欄選擇MySQL，啟用設置成Yes，輸入MySQL的IP地址、端口、用戶名、密碼以及表名。表名不能為空。

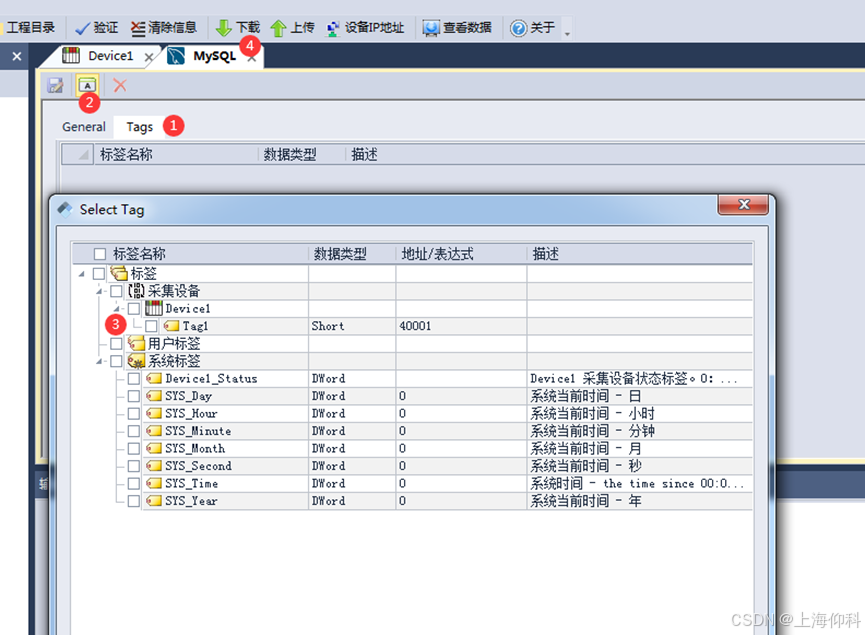

4. 到Tags中，添加要寫入數據庫的標簽，然后下載到網關

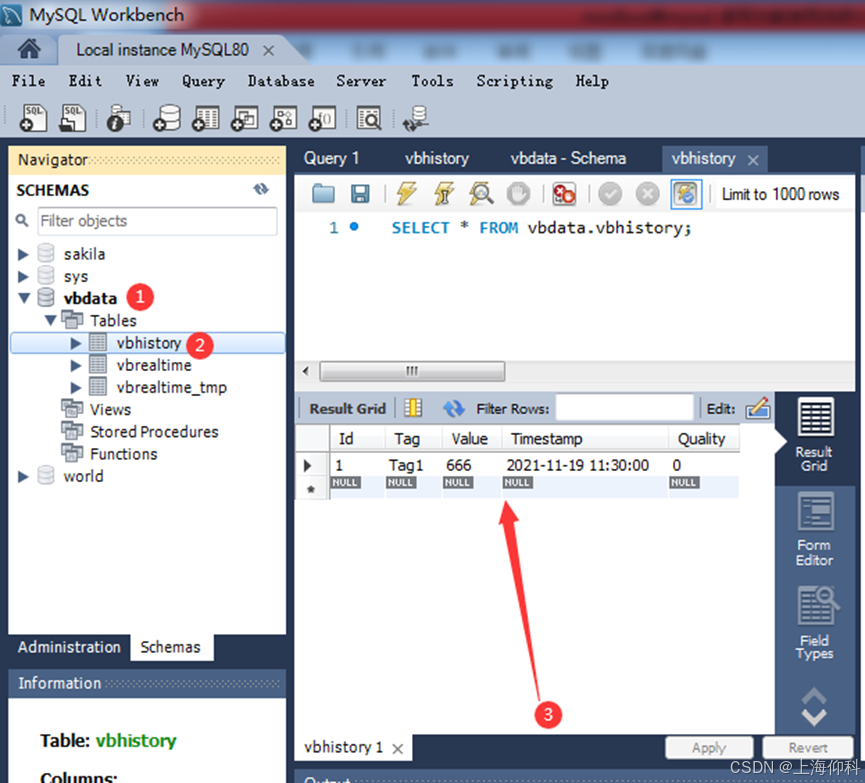

5. 下載完后打開MySQL，右鍵vbdata，選擇Refresh All，然后再右鍵vbhistory，選擇Select Rows，就可以看到數據


6 安裝mysql數據庫

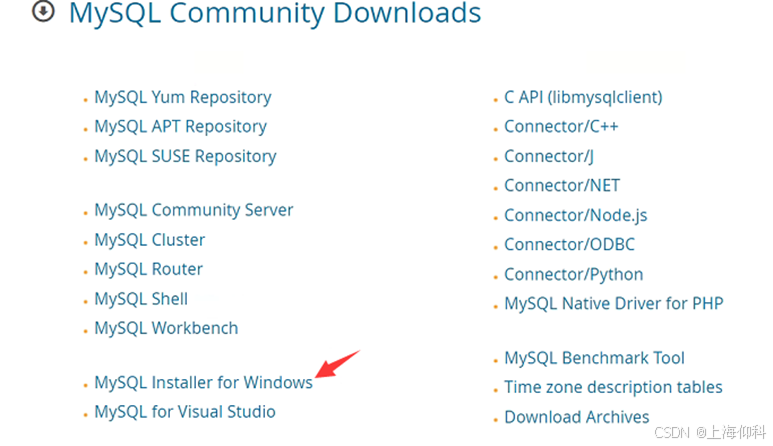

1. 在服務器或者電腦上安裝mysql數據庫。到MySQL官網下載安裝文件，以下載MySQL Community (GPL) Downloads為例說明。下載下圖中箭頭所指的版本。https://dev.mysql.com/downloads/

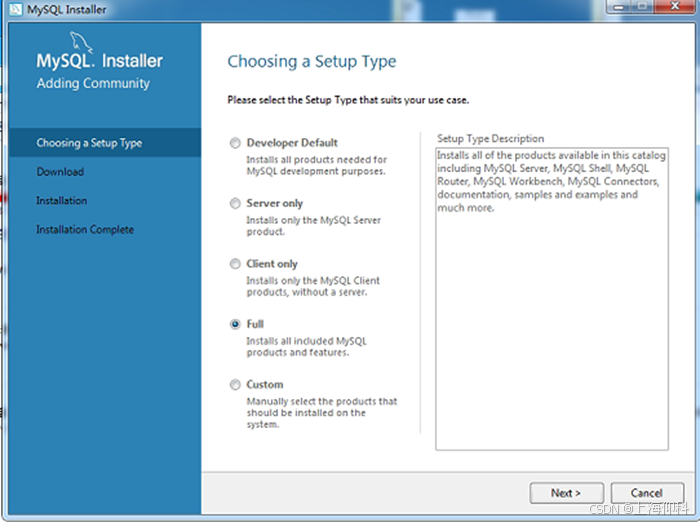

2. 安裝時使用完整安裝。

3. Config Type如下：

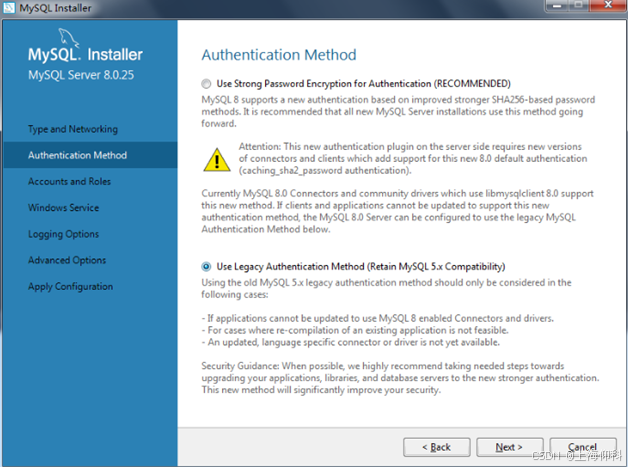

4. 密碼驗證選擇和5.x的兼容。

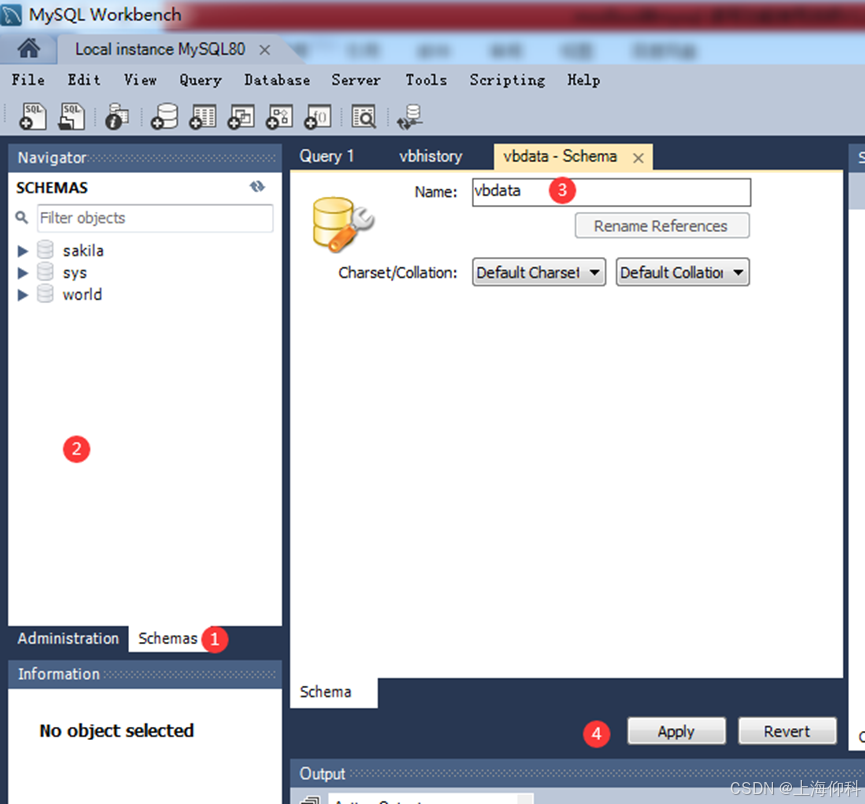

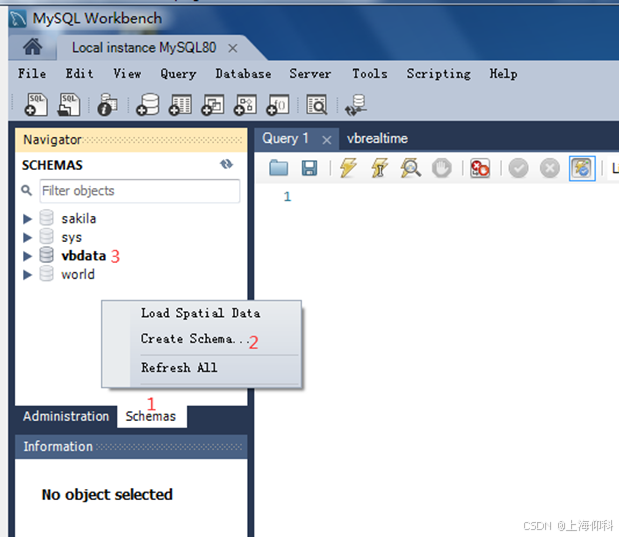

5. 運行MYSQL Workbench軟件。點擊Schemsa（1），在左邊的空白處點擊右鍵，然后點擊“Create Schema”（2），建立一個數據表，名稱為：vbdata（3）。

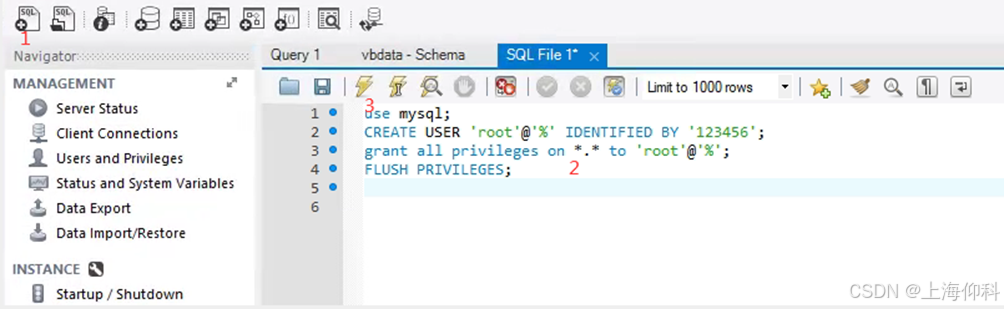

6. 如果是V5.X以上的版本，安裝完成后執行以下信息。root 123456改成數據庫的用戶名和密碼。
   use mysql;
   CREATE USER 'root'@'%' IDENTIFIED BY '123456';
   grant all privileges on . to 'root'@'%';
   FLUSH PRIVILEGES;
   選中vbdata數據庫，按如下順序執行：

7. 關閉電腦上的防火墻和殺毒軟件。

7 從設備的的EDS文件獲取參數信息

1. 有些EIP的從站設備提供了EDS文件，可以從EDS文件中獲取點位信息。這些信息是需要填寫到網關中。
2. 一般EIP設備上也有對應的顯示和配置。請參考設備的使用說明書，先把EIP設備設置成EIP的從站，并且啟動連接通道。

3. 打開設備的eds文件，找到如下格式的內容。定位到 [Connection Manager]，找到Connection1的Path，類似 "20 04 24 64 2C 96 2C 65"; $ Path。定位24 2C 2C， 24后面的0x64是Configruation（100）, 2C 后面的0x96是Output（150）,第2個2C后面的0x65是 Input（101）。Instance的值是1。填寫如下：

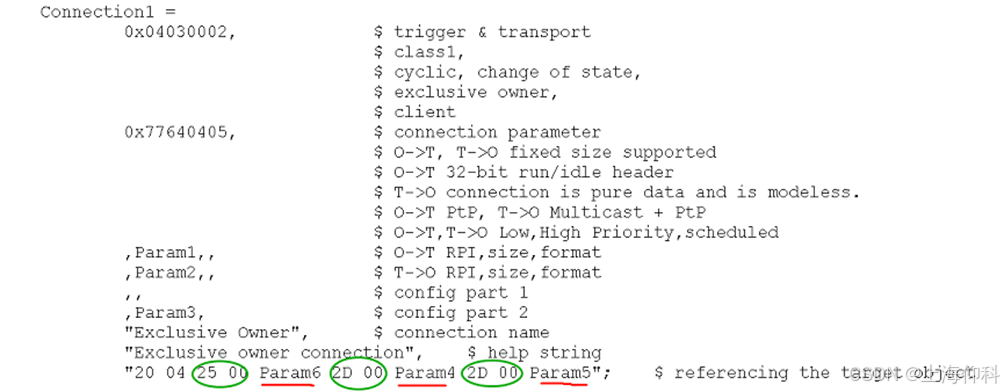

4. 如果 Path類似"20 04 25 00 64 00 2D 00 C6 00 2D 00 C7 00"; 則定位 25 00, 2D 00 2D 00, 后面的2byte是Instance，這種情況vs中Instance Number Size需配置成2。另外，常用的Input/Ouput/Configuration Instance 范圍0-255，1個字節，但有些從站Instance范圍用0-65535，需要2個字節。

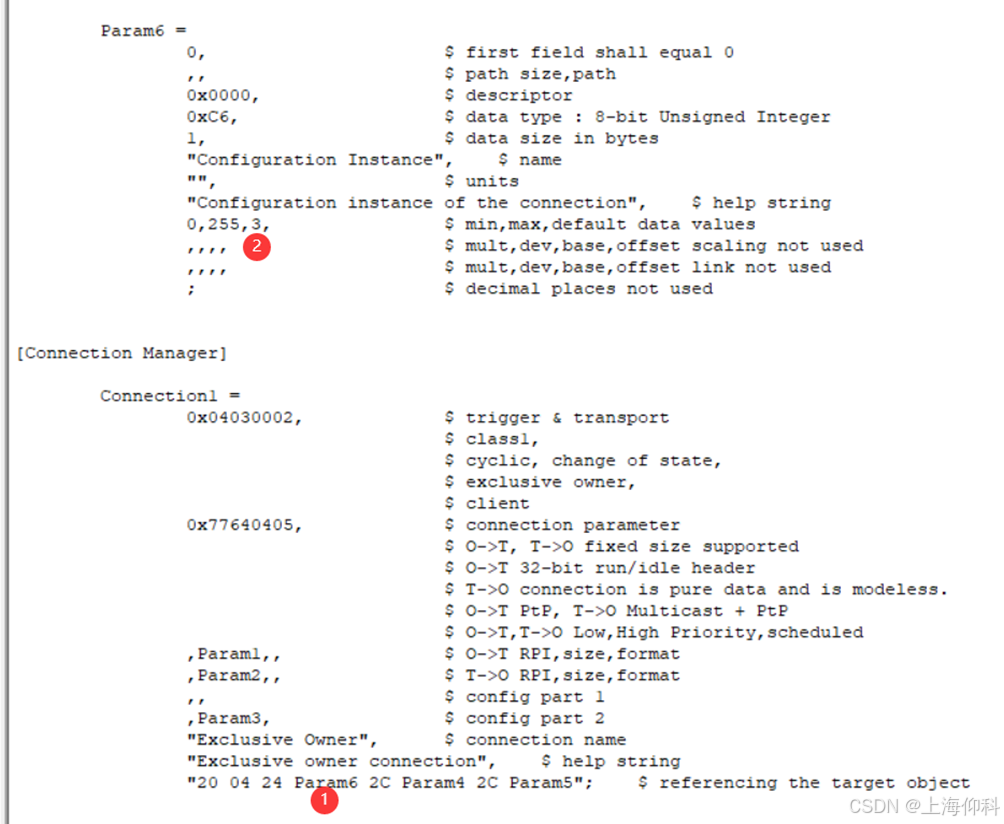

5. 一些EIP設備是用下面的類似的格式定義了Instance Number Size的值。下圖中的Param6定義了輸入舉例（Input Instance）的值3。


6. Configruation Size 一般填寫0

8 案例總結
使用協議轉換網關可以很方便的實現不同協議的設備之間的數據轉換。大量節省了項目實施過程的時間成本，人力成本。VFBOX網關產品都是工業級品質，符合工業應用的場景。只需要簡單的參數配置，可以很快完成設備和系統之間的連接。方案優點：

1. 不需要修改設備里的程序。
2. 不影響設備原有的工作方式和功能。
3. 只需要簡單的配置就可以實現功能需求。
4. 設備長期穩定工作。
5. 網關運行架構如下
