LM2773 是一款開關電容器降壓穩壓器，可產生可選的 1.8V 或 1.6V 輸出。它能夠提供高達 300mA 的負載。LM2773 的輸入電壓為 2.5V 至 5.5V，可容納 1 節鋰離子電池和充電器。

LM2773 采用穩壓電荷泵，增益分別為 2/3 倍和 1 倍。由于其預穩壓的 1.15MHz（典型值）開關頻率和擴頻作，它在輸入和輸出端的紋波和噪聲都非常低。當輸出電流較低時，LM2773 會自動切換到低紋波 PFM 調節模式，以在整個負載范圍內保持高效率。
*附件：lm2773.pdf

LM2773 采用 TI 的 0.5mm 間距 9 焊球 DSBGA。

特性

• 低噪聲擴頻作
• 1.8V/1.6V可選輸出電壓
• 2% 輸出電壓調節

• 1.8V模式下效率為75%

• 極低輸出紋波：10mV @ 300mA
• 輸出電流高達 300mA
• 2.5V至5.5V輸入電壓范圍
• 關斷使負載與V斷開在
• 1.15MHz開關頻率
• 沒有電感器...小解決方案尺寸
• 短路和熱保護
• 0.5mm 間距，DSBGA-9（1.511 × 1.511mm × 0.6mm）

參數

方框圖

?1. 產品概述?

• ?型號?：LM2773，德州儀器（TI）推出的開關電容降壓穩壓器，支持1.8V或1.6V可調輸出。
• ?核心功能?：通過電荷泵技術實現高效降壓轉換，輸入電壓范圍2.5V至5.5V，適用于單節鋰離子電池或充電器供電場景。
• ?關鍵特性?：
  • ?低噪聲擴頻操作?：1.15MHz開關頻率結合擴頻技術，顯著降低輸入/輸出紋波（典型值10mV@300mA）。
  • ?高效率?：1.8V模式下效率>75%，支持300mA負載電流。
  • ?小型化設計?：無需電感，采用9引腳DSBGA封裝（1.511×1.511×0.6mm）。

?2. 技術參數?

• ?輸出電壓精度?：±2%調節精度（1.8V/1.6V模式）。
• ?保護功能?：
  • 短路保護、熱關斷（150°C觸發，140°C恢復）。
  • 軟啟動（150μs典型啟動時間）防止浪涌電流。
• ?邏輯控制?：
  • ?EN引腳?：高電平啟用，低電平關閉（負載與輸入完全斷開）。
  • ?SEL引腳?：高電平選擇1.8V輸出，低電平選擇1.6V輸出。

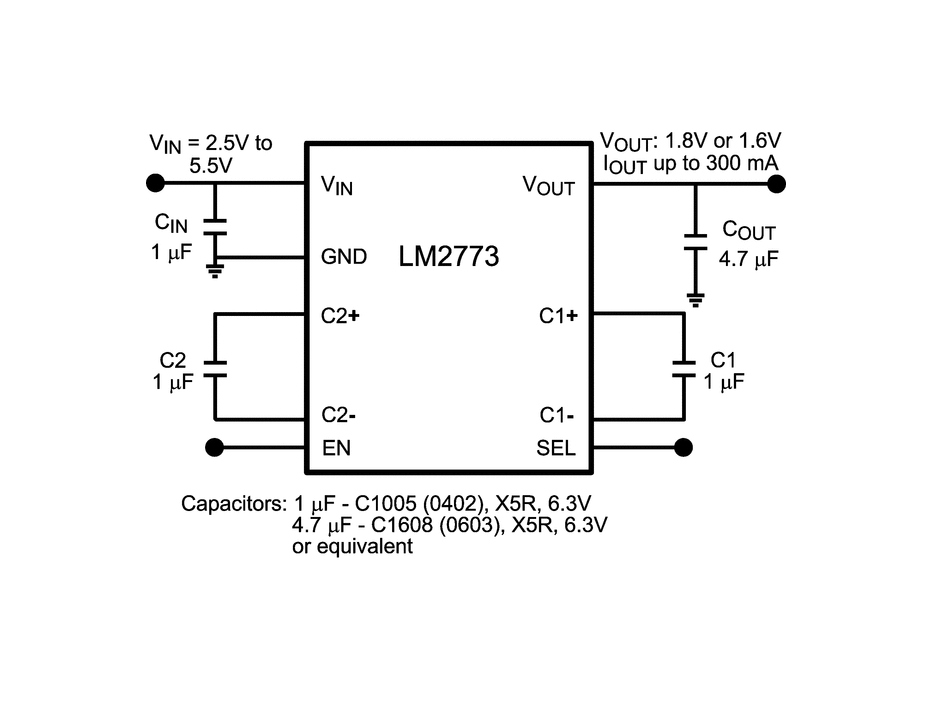

?3. 典型應用電路?

• ?外部元件?：
  • 輸入電容（CIN）：1μF陶瓷電容。
  • 輸出電容（COUT）：4.7μF陶瓷電容。
  • 飛跨電容（C1、C2）：1μF陶瓷電容（需匹配容值）。
• ?布局建議?：電容盡量靠近芯片，縮短走線以降低寄生效應。

?4. 性能優化與配置?

• ?電容選擇?：
  • 推薦X7R/X5R材質陶瓷電容（低ESR，高溫度穩定性）。
  • 避免使用Y5V/Z5U電容（容值隨溫度/偏壓變化大）。
• ?紋波控制?：
  • 輸出紋波與COUT容量成反比，可通過并聯低ESR電容進一步降低。
  • 輸入電容（CIN）抑制輸入電壓跌落，推薦1μF陶瓷電容。

?5. 工作模式?

• ?固定頻率模式?：中高負載時采用預調節技術，穩定輸出。
• ?PFM模式?：輕載（<40mA）自動切換至脈沖頻率調制，提升效率。
• ?增益切換?：輸入電壓>3.5V（1.8V模式）或>3.3V（1.6V模式）時，電荷泵增益切換至2/3x以降低輸入電流。

?6. 封裝與訂購信息?

• ?封裝?：DSBGA-9（0.5mm間距），符合RoHS標準。
• ?型號選項?：含標準卷帶（250/3000顆）及無鉛版本（如LM2773TL/NOPB）。

?7. 應用領域?

• 便攜設備：手機、數碼相機、音樂播放器。
• 處理器供電：DSP、存儲器、微控制器低噪聲電源。
