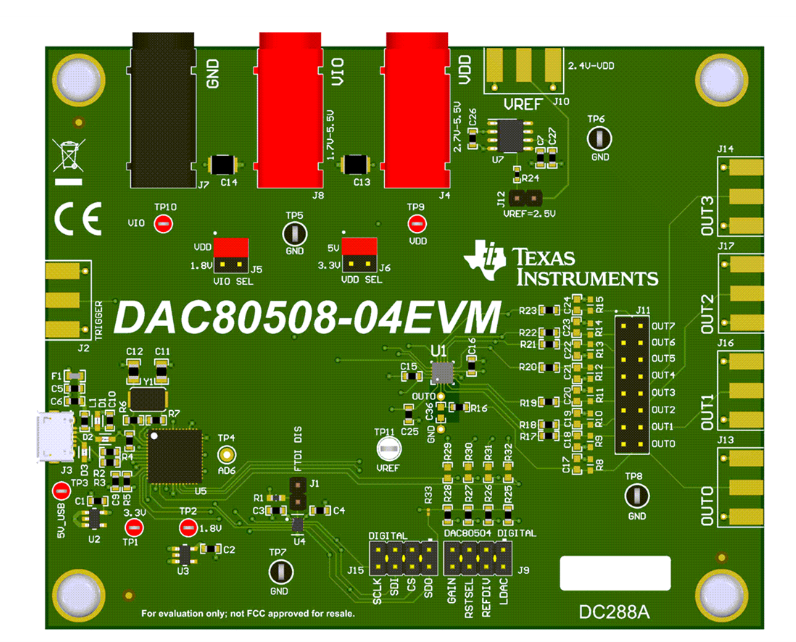

Texas Instruments DAC80508-04EVM評估模塊是一個用于評估DAC80508器件性能的平臺。DAC80508安裝在DAC80508-04EVM評估模塊上。DAC80508是一款16位緩沖電壓輸出數模轉換器（DAC）。TI DAC80508具有2.5V 5ppm/°C內部基準和用戶可選的增益配置，滿量程輸出電壓為1.25V（增益 = 0.5）、2.5V（增益 = 1）或5V（增益 = 2）。DAC80508采用2.7V至5.5V單電源供電，經過單調驗證，具有 ±1 LSB INL出色的線性度。

數據手冊：*附件：Texas Instruments DAC80508-04EVM評估模塊數據手冊.pdf

特性

• 可配置電路，用于評估DACx0508系列器件
• 支持板載V DD （5V或3.3V）和V IO （5V、3.3V或1.8V），通過USB和板載穩壓器支持
• 觸發器輸出可用于同步測量
• 外部基準電壓或板載2.5V基準電壓選項
• FT4232可通過DAC805xxEVM GUI輕松寫入DAC
• 可提供外部SPI連接

應用

• 光學網絡
• 無線基礎設施
• 工業自動化
• 數據采集系統

套件內容

• DAC80508-04EVM 板
• USB micro-B 插頭轉 USB-A 插頭電纜

操作理論

默認跳線設置
