Texas Instruments UCC5880-Q1汽車類隔離式20A柵極驅動器是一款高度可配置的隔離式柵極驅動器，具有可調壓擺率，用于在電動汽車和混合動力汽車（EV/HEV）應用中驅動高功率SiC MOSFET和IGBT。其保護功能包括基于分流電阻的過流、過熱保護（PTC、NTC或二極管）、DESAT檢測以及可編程軟關斷（STO）和兩級軟關斷（2STO）電流。UCC5880-Q1器件包含一個有源米勒鉗位和一個有源柵極下拉（驅動器未上電時），二者均有助于減小應用尺寸。集成的10位ADC可用于監測多達2個模擬輸入、VCC2、DESAT以及柵極驅動器溫度，從而增強系統管理。

數據手冊：*附件：Texas Instruments UCC5880-Q1汽車類隔離式20A柵極驅動器數據手冊.pdf

Texas Instruments UCC5880-Q1汽車類隔離式20A柵極驅動器還具有診斷和檢測功能，可簡化符合ASIL標準的系統設計。這些功能的參數和閾值可通過SPI進行配置，因此該驅動器幾乎可與任何IGBT或SiC MOSFET一同使用。應用包括電動汽車/混合動力汽車牽引逆變器和電動汽車/混合動力汽車電源模塊。

特性

• 雙路輸出驅動器，具有實時可變驅動強度：
  • 驅動電流輸出：±15A和±5A
  • 數字輸入引腳，用于在無SPI的情況下調整驅動強度
  • 3組電阻器設置，R1、R2或R1||R2
  • 集成式4A有源米勒鉗位或可選外部驅動器，用于米勒鉗位晶體管
• 一次側和二次側有源短路 (ASC) 支持
• 內部和外部電源欠壓和過壓保護
• 驅動器內核溫度檢測和過熱保護
• 短路保護：
  • 針對DESAT事件具有110ns響應時間
  • DESAT保護 – 可承受高達14V的電壓
  • 基于分流電阻器的短路（SC）和過流（OC）保護
  • 可配置保護閾值和消隱時間
  • 可編程軟關斷（STO）和兩級軟關斷（2STO）電流
• 集成式10位ADC
  • 電源開關溫度、驅動器內核溫度、DESAT引腳電壓、VCC2電壓、相電流、DC鏈路電壓
  • 可編程數字比較器
• 高級VCE/VDS鉗位電路
• 符合功能安全標準：
  • 開發用于功能安全應用
  • 可提供文檔，協助ISO 26262系統設計（高達ASIL D）
• 集成型診斷：
  • 內置自檢 (BIST)，用于保護比較器
  • 柵極閾值電壓測量，用于監測功率器件的運行狀況
  • INP至晶體管柵極路徑的完整性
  • 內部時鐘監控
  • 故障警報和警告輸出
  • ISO通信數據完整性檢查
• 可通過SPI對器件進行重新配置、驗證、監控和診斷
• CMTI：150V/ns
• 符合AEC-Q100認證，結果如下
  • 器件溫度等級1：環境工作溫度范圍為-40°C至+125°C
  • 器件HBM ESD分類等級2
  • 器件CDM ESD分類等級C2B

應用

• 電動汽車和混合動力汽車牽引逆變器
• 電動汽車和混合動力汽車電源模塊

簡化示意圖

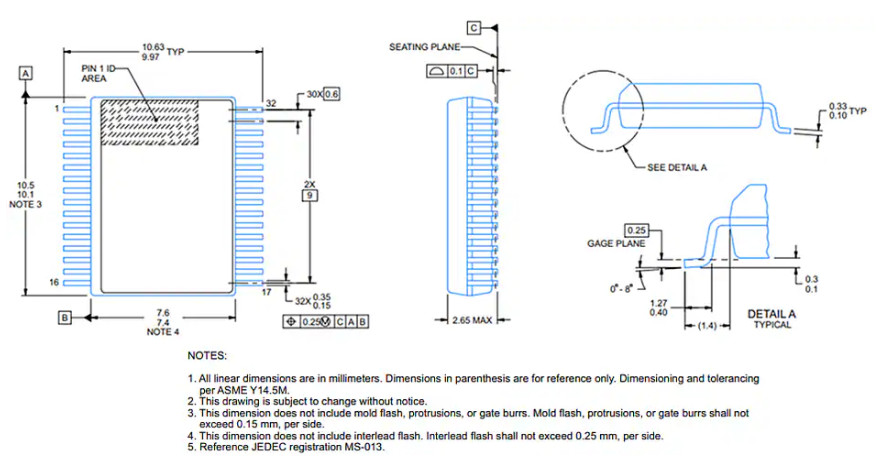

封裝外形 (mm)
