TPS6020x 升壓穩壓電荷泵可±從 1.8V至3.6V輸入電壓。這些器件通常由兩個堿性、鎳鎘或鎳氫供電 電池單元，并可在最低電源電壓 1.6 V. TPS60200 和 TPS60201 的連續輸出電流至少為 100 mA，50 mA 用于TPS60202和TPS60203，全部來自 2V 輸入。只需四個外部電容器即可 構建一個完整的低紋波DC/DC轉換器。兩個單端的推挽式作模式 電荷泵確保電流連續傳輸?shù)诫娏鲿r的低輸出電壓紋波 輸出。
*附件：tps60202.pdf

特性

• 穩壓3.3V輸出電壓，1.8V至3.6V
  輸入電壓輸出電流高達
  100mA
• 通過推挽式拓撲實現小于 5 mV （PP） 的輸出電壓
  紋波
• 集成低電量和電源良好檢測器
• 開關頻率可與
  外部時鐘信號同步
• 以高達 90% 的效率
  和 35μA 的靜態電源電流延長電池使用時間
• 可靠的系統關斷，因為設備禁用時輸出
  電容器會放電
• 由于不使用電感器，因此易于設計、低成本、低 EMI
  電源
• 0.05μA 關斷電流，電池在關斷模式下與負載
  隔離
• 采用超小型 10 引腳
  MSOP 的緊湊型轉換器解決方案，僅需四個外部電容器
  參數

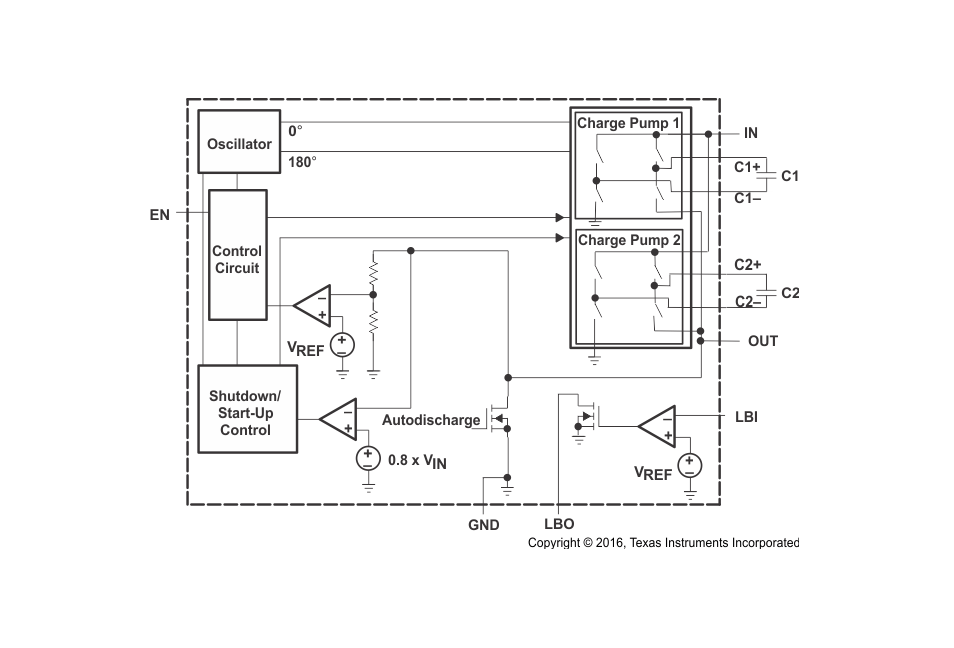

方框圖

?1. 產品概述?
TPS6020x系列是德州儀器（TI）推出的升壓型穩壓電荷泵，專為電池供電設備設計，可將1.8V至3.6V輸入電壓轉換為穩定的3.3V±4%輸出。該系列包含四款型號（TPS60200/01/02/03），主要差異在于輸出電流能力（50mA或100mA）及是否集成低電量檢測（LBI/LBO）或電源良好檢測（PG）功能。

?2. 核心特性?

• ?高效低紋波?：采用推挽拓撲結構，紋波電壓低于5mV（峰峰值），效率高達90%。
• ?低功耗?：靜態電流僅35μA，關斷模式下電流低至0.05μA。
• ?集成功能?：部分型號支持低電量警告（LBI/LBO）或電源狀態監測（PG）。
• ?簡化設計?：僅需4個外部電容（無電感），支持10引腳MSOP封裝（3mm×3mm）。

?3. 典型應用場景?

• 便攜式音頻設備（如MP3播放器）
• 兩節電池至3.3V轉換
• 醫療儀器（如血糖儀）
• PDA、無線電話及手持儀表

?4. 關鍵參數?

?5. 設計要點?

• ?電容選型?：推薦使用X7R/X5R材質陶瓷電容，輸入電容（Ci）需為飛跨電容（C1/C2）的2–4倍，輸出電容（Co）最小2.2μF。
• ?布局建議?：高瞬態電流需緊湊布局，優先參考EVM評估模塊（TPS60200EVM-145）的PCB設計。
• ?同步模式?：支持外部時鐘同步（最高800kHz），避免干擾455kHz中頻頻段。

?6. 功能模式?

• ?恒頻模式?（高負載）：連續開關，輸出紋波最小化。
• ?脈沖跳躍模式?（輕載）：按需開關以提升效率，引入30mV偏移。

?7. 附加功能說明?

• ?自動放電?：關斷時輸出電容自動放電至0V，確保系統安全。
• ?低電量檢測?：通過電阻分壓設置觸發閾值（典型1.18V），需外接上拉電阻。

?8. 文檔支持?

• 提供完整數據表（SLVS274A）、EVM模塊及社區資源（TI E2E論壇）。
• 封裝選項包括10引腳MSOP（DGS），支持卷帶（T&R）或管裝（Tube）交付。

該系列器件以低噪聲、高集成度和小尺寸優勢，適用于空間受限的電池供電系統。
