Texas Instruments TPSM86838EVM評估模塊設計用于評估TPSM86838的運行情況。TPSM86838是一款高效、高壓輸入、易于使用的同步降壓電源模塊。TPSM86838集成了功率MOSFET、屏蔽電感器和基本無源器件，從而減小了解決方案尺寸。TPSM86838是專為由12V、19V和24V電源總線軌供電的系統而開發。該器件具有4.5V至28V的寬工作輸入電壓范圍。

數據手冊：*附件：Texas Instruments TPSM86838EVM 驅動評估模塊數據手冊.pdf

TI TPSM86838EVM評估模塊支持高達8A連續輸出電流，并具有D-CAP3控制模式，只需很少的外部組件即可提供易于設計和穩定的穩壓。

特性

• 輸入電壓范圍：4.5 V至28 V
• 0.6V至5.5V輸出
• 8A可持續輸出電流能力
• 19引腳5.0mm x 5.5mm QFN HotRod?封裝

應用

• 工控機、EPOS、工廠自動化和控制
• 顯示器、電視、揚聲器、電腦和筆記本電腦以及便攜式電子產品
• 12 V、19 V、24 V電源總線供電的通用用途
• 多功能打印機、視頻會議系統

套件內容

• 一塊TPSM86838EVM板
• EVM免責聲明自述文件

布局

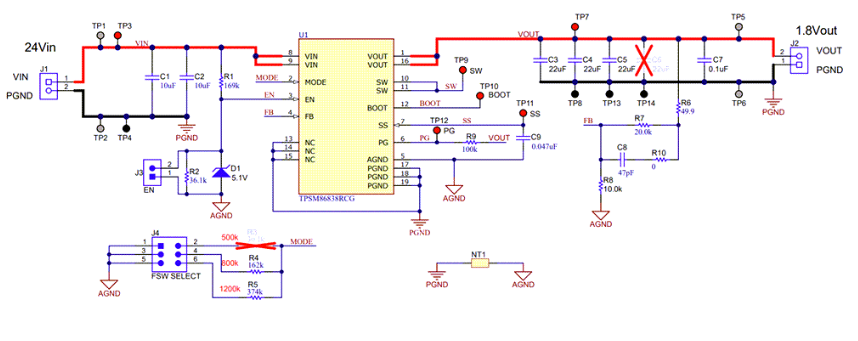

原理圖
