在工業自動化的浪潮中，編碼器以其精確的位置和速度反饋是實現精密控制的基礎。隨著技術的發展，編碼器與控制系統之間的通信協議變得尤為關鍵。本文將聚焦于多摩川、BISS和Endat等主流協議，以ArtInChip M6800系列芯片為例，分析它們?nèi)绾螡M足不同工業場景的需求，以及如何推動自動化技術的進步。

01

多摩川協議

多摩川協議是基于485硬件接口的標準NRZ協議，其通訊波特率常見2.5MHz和5MHz，時鐘線與數據線耦合。一般具有17bit或23bit的單圈絕對分辨率，擁有讀寫內置EEPROM的功能。廣泛應用于需要高精度位置控制和速度測量的領域。

02

BISS協議

BISS通信協議是一種全雙工同步串行總線通信協議，波特率可達到10Mbit/s，實現高精度的響應速度需求。BISS通信協議在硬件上兼容SSI協議，相較于SSI協議，BISS協議增加了一位警告位和一位錯誤位并采用CRC生成多項式進行數據校驗，提高了數據傳輸?shù)目煽啃浴?br />

03

Endat協議

Endat是數字式，全雙工同步串行的數據傳輸協議。Endat協議支持更高的傳輸速率（16M）Endat協議不僅能夠傳輸位置數據還可以傳輸編碼器參數，報警和診斷信息等多種信息，同時位置數據和附加信息可以同時傳輸。Endat協議具有良好的抗干擾能力廣泛應用于機床，測量設備等領域。

04

M6800系列編碼器接口協議

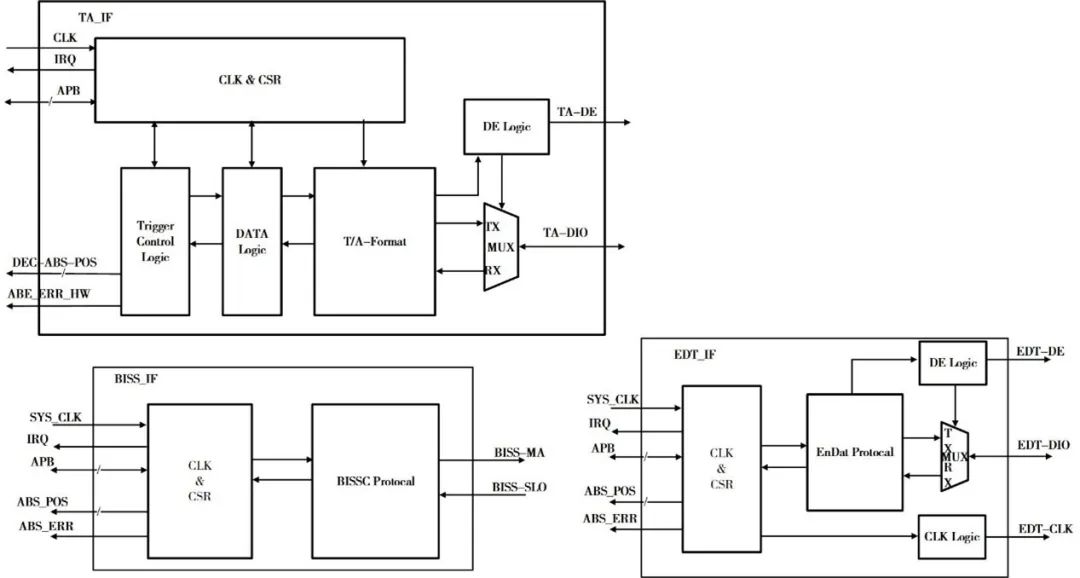

匠芯創M6800系列提供TA_IF、BISS_IF、EnDat_IF接口，最多可支持兩個編碼器接口，兼容市面上普遍使用的接口協議包括多摩川編碼器接口協議、尼康編碼器接口協議，SSI協議、BISS-C協議以及EnDat2.1/2.2協議。編碼器接口的管腳復用于ENC_IO_MUX模塊。

編碼器接口模塊：

1. 支持任意時鐘速率，適配不同應用場景和不同型號編碼器。

2. 提供計時功能，當數據傳輸過程出現異常狀態，產生超時中斷通知處理，避免系統一直處于獲取數據階段。
3. 最高支持24-bit位置數據讀取。

4. 支持位置數據自動獲取。

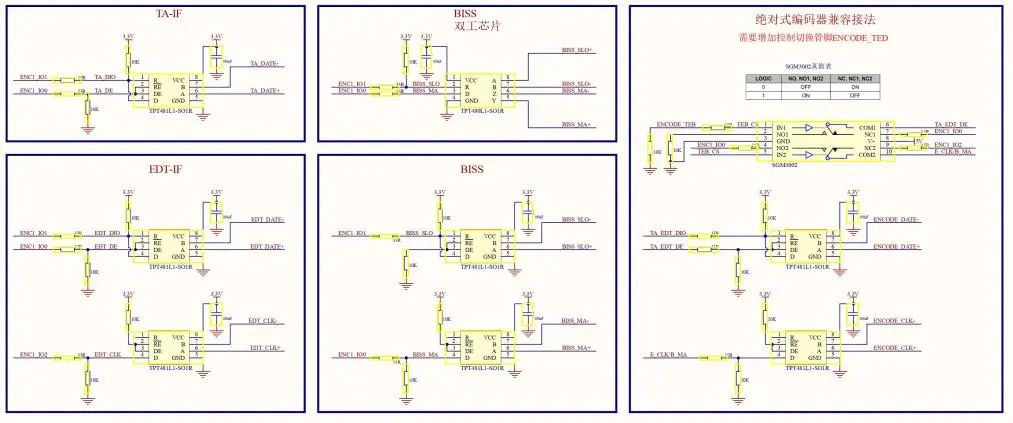

M6800通過RS485收發器與編碼器實現通信。

以多摩川協議為例，下面介紹一下如何配置接口模塊——

1、 使能模塊時鐘，通過SYS_CFG模塊寄存器，選擇TA的管腳，使能IO。

cmu_mod_set_freq(CMU_MOD_TA_IF,240*1000*1000);

cmu_mod_enable(CMU_MOD_TA_IF);

gpio_enable(GPIO_GRP_D,8,2,GPIO_FUN_5);

cmu_mod_enable(CMU_MOD_SYSCFG)；

writel(0x20002,0x180001f4);

2、 配置波特率，選擇協議類型，以及時序參數，需要注意的是時序參數配置不合理會導致接收數據異常。

ta_baudrate_set(0,_2p5MHz);

ta_format_set(0,T-format);

ta_t2_set(0,1);

ta_t3_set(0,1);

ta_t4_set(0,3);

ta_t5_set(0,100);

ta_t6_set(0,1000);

ta_t9_set(0,5);

3、 配置控制器發送的內容以及接收數據的長度

ta_ctl(0,0,2,t_field_1);

ta_command_execute(0);

等待數據接收完成，就可以在對應寄存器讀取到位置信息并查看數據接收情況。

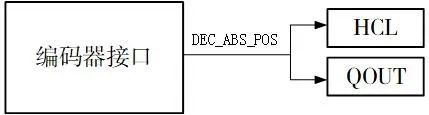

M6800提供編碼器接口，讓使用更簡單。只需要配置好接口模塊就能實現位置數據獲取，指示接收狀態，同時提供模塊內部互聯，將獲取到的位置數據送到HCL中用于計算，送到QOUT中用于分頻計算，提高數據交互效率，實時性更好。

ArtInChip M6800系列芯片，憑借其對多種編碼器接口協議的廣泛兼容性，為運動控制系統提供穩定可靠的位置信息，滿足工業自動化和精密控制領域的高標準要求。

M6800系列芯片將持續保持其高兼容、高性能的工業級品質，全球客戶提供更加智能化、高效化的解決方案。
