TPS2583x-Q1 是一款 USB Type-C 和 BC1.2 充電端口控制器，包括一個同步 DC/DC 轉換器。通過電纜下垂補償，V總線無論負載電流如何，電壓都保持恒定，確保連接的便攜式設備以最佳電流和電壓充電。

TPS25832-Q1 包括用于 DP 和 DM 直通的高帶寬模擬開關，而 TPS25833-Q1 包括熱敏電阻輸入引腳和熱警告標志，用于用戶可編程熱過載保護。
*附件：tps25833-q1.pdf

同步降壓穩壓器采用電流模式控制工作，并經過內部補償以簡化設計。RT 引腳上的電阻器將開關頻率設置為 300 kHz 和 2.2 MHz 之間。工作頻率低于 400 kHz 可提高系統效率。高于 2.1 MHz 的工作頻率避開了 AM 無線電頻段，并允許使用更小的電感器。

TPS2583x-Q1 集成了標準 USB Type-C 端口控制器功能，包括用于 3A 和 1.5A 電流通告的配置通道 （CC） 邏輯。電池充電（修訂版 1.2）集成為使用 USB 數據線信令來確定 USB 端口電流源功能的非 Type-C 傳統 USB 設備提供了所需的電氣簽名。

包括一個精密電流檢測放大器，用于用戶可編程電纜壓降補償和電流限制調整。電纜補償通過改變降壓穩壓器輸出電壓與負載電流線性變化，以抵消汽車布線中由于導線電阻而導致的壓降，幫助便攜式設備在重負載下以最佳電流和電壓充電。V 型總線無論負載電流如何，在連接的便攜式設備上測量的電壓都保持大致恒定，從而使便攜式設備的電池充電器能夠以最佳方式工作。

USB 規范要求對 USB 充電端口進行電流限制，但為系統設計人員提供了合理的靈活性，可以根據系統要求選擇過流保護級別。TPS2583x-Q1 采用新穎的雙門限電流電路，允許系統設計人員對降壓穩壓器的平均限流保護進行編程，或者（可選）使用 CSN/OUT 和 BUS 引腳之間的外部 NMOS 進行限流。NFET 實現使 TPS2583x-Q1 降壓穩壓器能夠在 USB 端口出現過流故障時為其他負載提供 5V 輸出。

TPS25832-Q1 包括用于 DP 和 DM 直通的高帶寬模擬開關。TPS25833-Q1 包括一個熱敏電阻輸入引腳和熱警告標志，用于用戶可編程的熱過載保護。

集成保護功能包括逐周期電流限制、打嗝短路保護、欠壓鎖定、V總線過壓和過流、CC 過壓和過流、數據線 （D x ） 短至 V總線和模具過溫保護。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，T一個
  • HBM ESD 分類等級 H2
  • CDM ESD 分類等級 C5
• 功能安全功能
  • 可用于幫助功能安全系統設計的文檔
• 同步降壓DC/DC穩壓器
  • 輸入電壓范圍：4.5 V 至 36 V
  • 輸出電流：3.5 A
  • 5.1V 輸出電壓，精度為 ±1%
  • 電流模式控制
  • 可調頻率：300 kHz 至 2.2 MHz
  • 頻率同步到外部時鐘
  • 具有擴頻抖動功能的FPWM
  • 內部補償，易于使用
• 符合 USB-IF 標準
  • USB Type-C 修訂版 1.3
    • CC 邏輯，V控制室源與排放
    • USB 電纜極性檢測 （POL)
  • 符合 USB BC1.2 的 CDP/SDP 模式
  • 自動 DCP 模式（僅限 TPS25833-Q1）
    • DCP短路模式和YD/T 1591-2009
    • 2.7V 分壓器 3 模式
    • 1.2V 模式
• 針對 USB 電源和通信進行了優化
  • 用戶可編程 USB 電流限制
  • 電纜下垂補償高達 1.5 V
  • DP 和 DM 上的高帶寬數據交換機（僅限 TPS25832-Q1）
  • 用于智能熱管理的 NTC 輸入（僅限 TPS25833-Q1）
• 集成保護
  • DP_IN和DM_IN短路至V。總線保護
  • DP_IN、DM_IN、CCx IEC 61000-4-2 等級
    • ±8kV 接觸式和 ±15kV 空氣放電
• 故障標志報告
• 32引腳QFN封裝，帶可潤濕側翼

參數

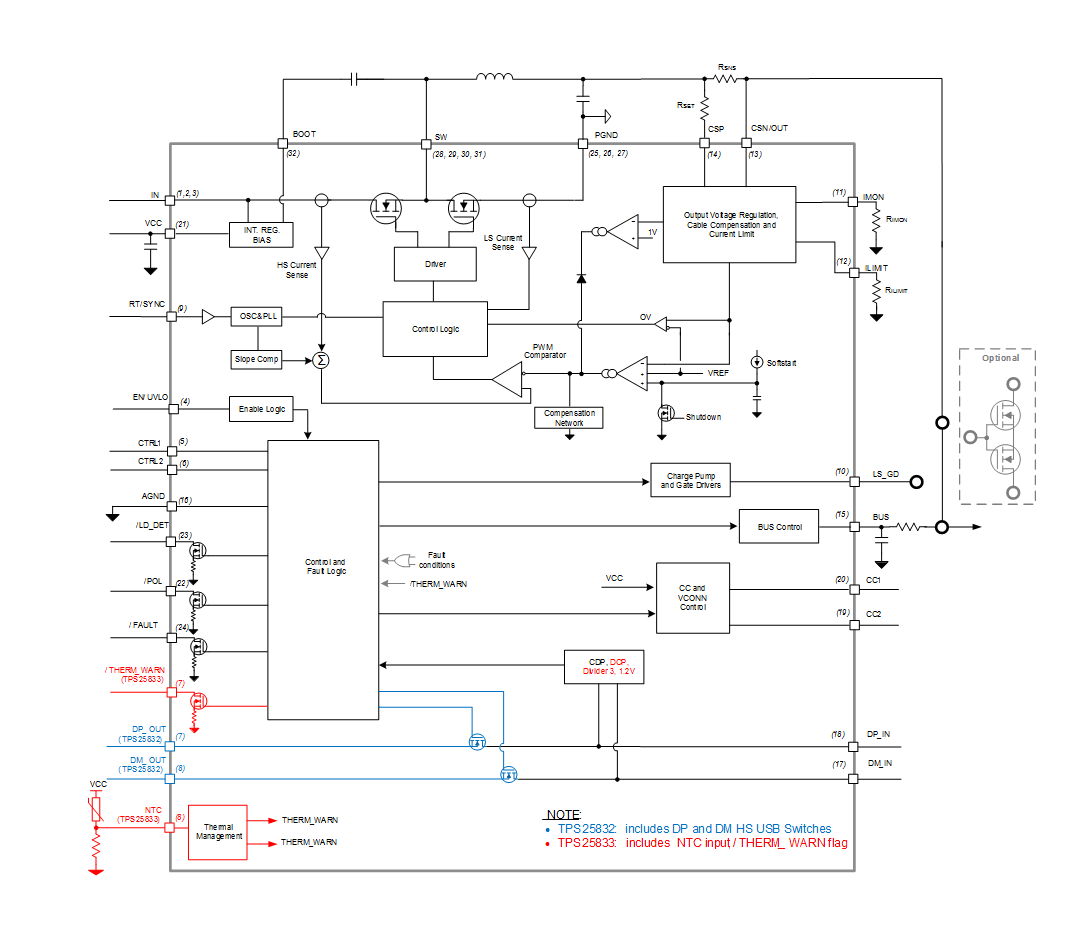

方框圖

?1. 產品概述?
TPS25832-Q1和TPS25833-Q1是德州儀器（TI）推出的高集成度汽車級同步降壓DC/DC轉換器，專為USB Type-C?和BC1.2充電端口設計。關鍵特性包括：

• ?輸入電壓范圍?：4.5V至36V，支持汽車電池環境。
• ?輸出能力?：5.1V±1%精度，最大3.5A輸出電流，內置同步整流器。
• ?兼容性?：符合USB Type-C Rev 1.3、BC1.2（CDP/SDP/DCP模式）及中國YD/T 1591-2009標準。
• ?功能安全?：通過AEC-Q100 Grade 1認證（-40°C至125°C），提供功能安全文檔支持。

?2. 核心功能?

• ?電源管理?
  • 電流模式控制，內部補償簡化設計。
  • 可調開關頻率（300kHz至2.2MHz），支持外部時鐘同步。
  • 電纜壓降補償（最高1.5V），確保負載端電壓穩定。
• ?USB控制?
  • ?Type-C支持?：CC邏輯、VCONN供電、極性檢測（POL引腳）。
  • ?BC1.2模式?：自動識別SDP/CDP/DCP（僅TPS25833-Q1支持DCP自動模式）。
  • ?數據開關?：TPS25832-Q1集成800MHz帶寬DP/DM模擬開關，支持USB 2.0通信。
• ?保護機制?
  • 過壓/過流保護（VBUS、CC、DP/DM引腳）。
  • IEC 61000-4-2 ESD防護（±8kV接觸放電，±15kV空氣放電）。
  • 熱關斷（160°C）及NTC監控（僅TPS25833-Q1）。

?3. 型號差異?

?4. 典型應用?

• 汽車信息娛樂系統
• USB媒體集線器
• 車載充電端口

?5. 設計支持?

• ?布局建議?：優先考慮熱管理，推薦多層PCB與散熱過孔設計。
• ?關鍵元件選型?：
  • 電感：10μH（400kHz）或2.2μH（2.1MHz）。
  • 輸出電容：66μF（陶瓷電容組合）。
• ?配置示例?：通過CTRL1/CTRL2引腳設置充電模式（如Type-C 3A或BC1.2 CDP）。

?6. 文檔與支持?

• 提供詳細數據表（SLVSEH7D）、EMC設計指南及USB眼圖優化參考。
• 支持資源包括TI E2E論壇和在線設計工具。

該系列器件通過高集成度和車規級可靠性，簡化了車載USB充電端口的開發，同時滿足嚴苛的EMC和熱性能要求。
