一、項目背景與痛點分析

在新能源智能倉儲物流行業快速發展的背景下，某自動化設備制造商為某鋰電池生產基地設計的智能分揀系統，采用西門子S7-200PLC作為核心控制器。但該PLC因缺乏原生以太網接口，只能依賴PPI串口進行通訊，這一核心痛點引發了系列問題：通訊效率低、實時性不足，無法滿足AGV動態調度和機械臂精準控制需求；設備擴展受限，難以支撐多設備并發通訊；長線纜易導致信號衰減，維護成本高；不同協議設備需通過PLC程序轉換，占用大量CPU資源。其根本制約在于S7-200無網口，無法實現高效、靈活的網絡化通訊。

二、解決方案實施過程

針對上述痛點，項目團隊采用捷米特ETH-S7200-JM02以太網模塊構建新型通訊架構，具體實施步驟如下：

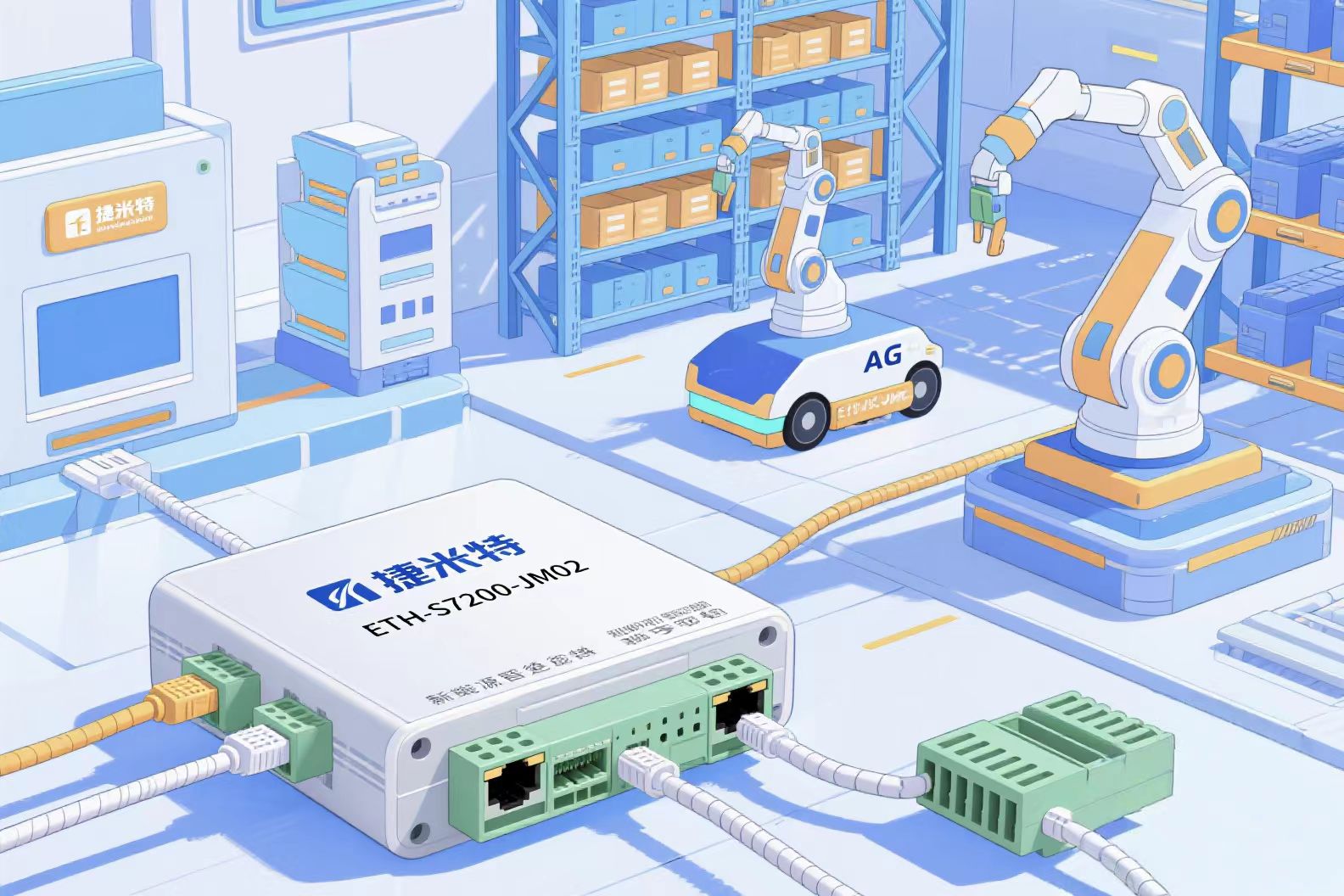

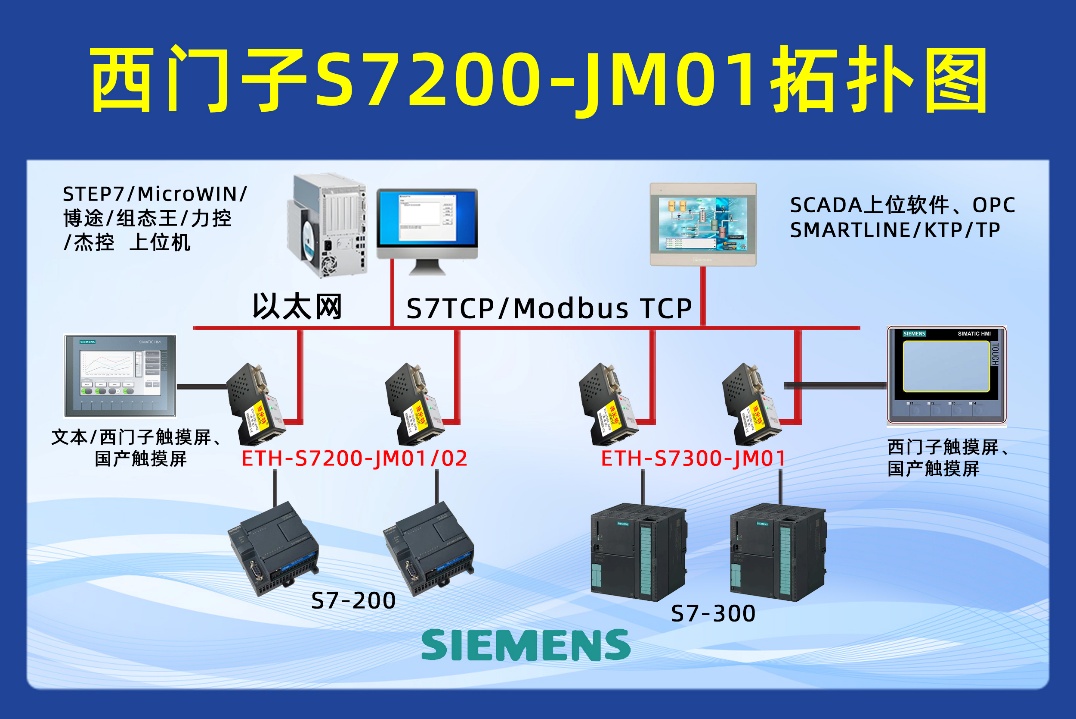

硬件拓撲設計
采用星型網絡拓撲，將8臺S7-200PLC分別通過ETH-S7200-JM02模塊接入工業交換機（支持IEEE802.3afPoE供電）。模塊的DB9母口（X2）連接國產觸摸屏，RJ45網口（X3）通過超五類網線連接交換機，形成"PLC-模塊-交換機-上位機/觸摸屏"的三級網絡架構。

模塊參數配置

網絡參數：通過Web管理界面設置PPI轉以太網模塊IP為192.168.0.10/24，啟用ModbusTCP和S7協議雙棧模式，配置8個TCP連接資源（支持8臺上位機并發訪問）。

串口參數：設置PPI通訊波特率187.5Kbps，站號0，與S7-200PLC的默認參數保持一致。

協議映射：將PLC的V區寄存器（V0.0-V1023.7）映射到ModbusTCP的40001-42048地址，同時開放S7協議的DB塊讀寫權限。

上位機與國產觸摸屏配置

WinCC組態：在博圖軟件中添加S7-200設備，選擇"以太網（S7協議）"連接方式，輸入PPI轉以太網模塊IP地址及TSAP（03.01），建立與PLC的實時數據通道。配置AGV位置監控、貨架狀態顯示等120個數據點，設置數據刷新周期200ms。

觸摸屏配置：在昆侖通態MCGS軟件中選擇ModbusTCP協議，設置以太網模塊IP地址及端口502，將機械臂控制指令（如速度、位置）映射到Modbus保持寄存器，實現本地操作界面與PLC的直接交互。

系統聯調優化

通訊穩定性測試：通過PPI轉以太網模塊自帶的LED指示燈（Link/Active）實時監控網絡狀態，發現某臺PLC因交換機端口供電異常導致通訊中斷，更換PoE供電模塊后恢復穩定。

數據完整性驗證：在PLC程序中添加CRC校驗功能，對ModbusTCP數據進行校驗，誤碼率從0.3%降低至0.01%。

實時性優化：啟用PPI轉以太網模塊的"優先數據隊列"功能，將AGV調度指令設置為高優先級，確?？刂浦噶铐憫獣r間<5ms。

三、產品功能亮點解析

捷米特ETH-S7200-JM02模塊在本項目中展現出以下核心技術優勢：

雙協議棧并行處理能力
PPI轉以太網模塊同時支持S7協議（用于上位機監控）和ModbusTCP協議（用于觸摸屏操作），通過硬件級協議轉換引擎實現數據分流處理，CPU資源占用率從30%降至8%。

多設備級聯擴展特性
橋接型設計支持設備級聯組網，單臺PPI轉以太網模塊可通過X2端口連接3臺國產觸摸屏，配合工業交換機實現256臺設備的大規模網絡擴展，滿足智能倉儲系統的遠期升級需求。

非侵入式通訊技術
無需修改原有PLC程序，通過PPI口透明抓取數據并封裝為以太網幀，兼容S7-200全系列PLC，保護客戶原有投資。

工業級可靠性設計

寬溫運行：-40~85℃工作溫度范圍，適應倉儲環境的晝夜溫差變化。

抗干擾能力：金屬外殼+隔離變壓器設計，在強電磁干擾環境下通訊誤碼率<10^-9。

冗余電源：支持24VDC雙電源輸入，確保供電中斷時數據傳輸不中斷。

智能診斷功能
內置Web服務器提供實時狀態監控界面，可查看當前連接數、數據吞吐量、錯誤日志等信息，支持遠程固件升級，維護效率提升70%。

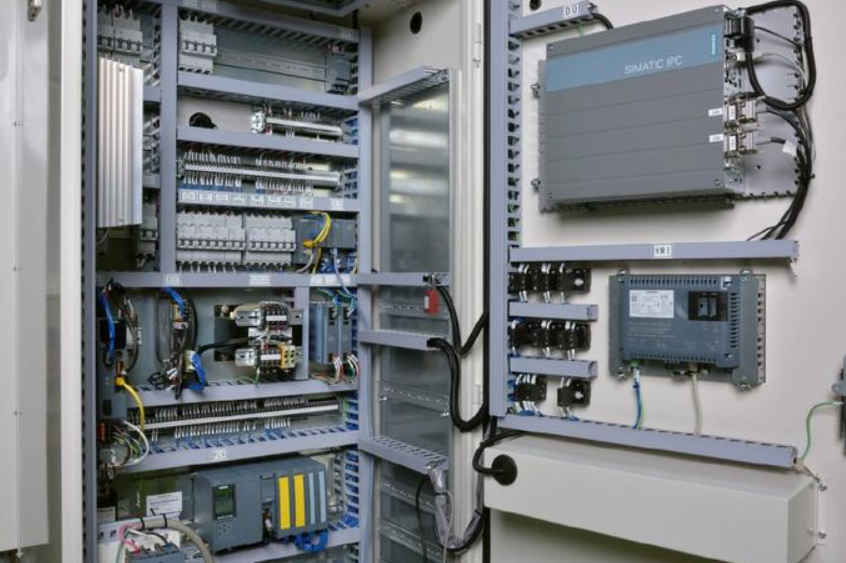

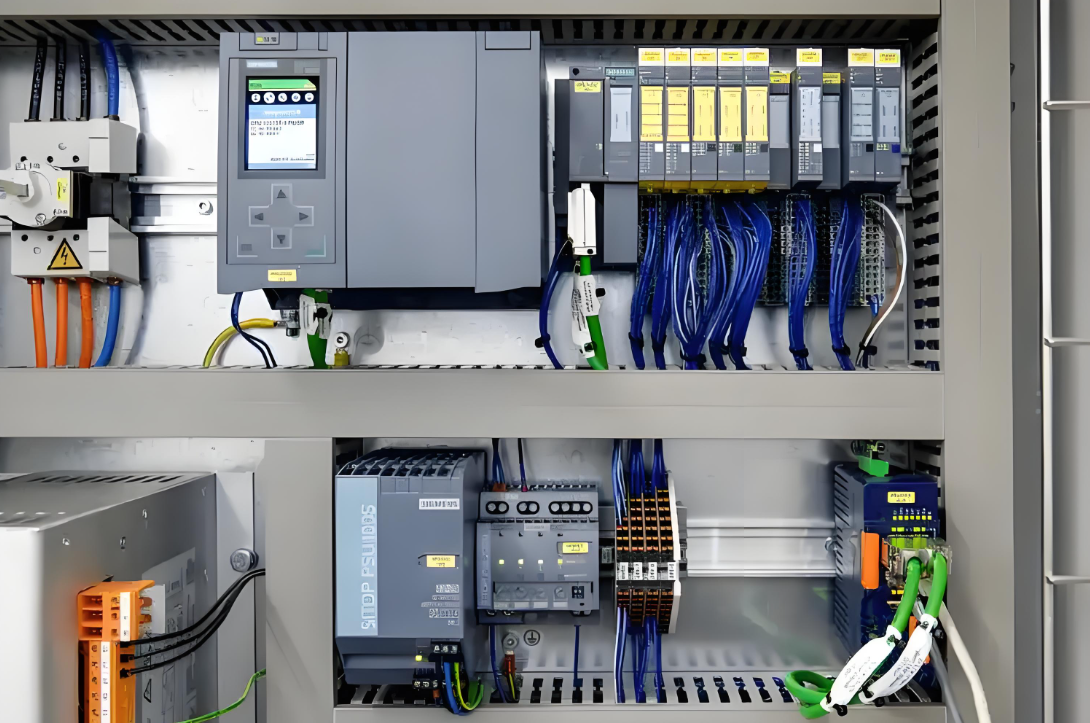

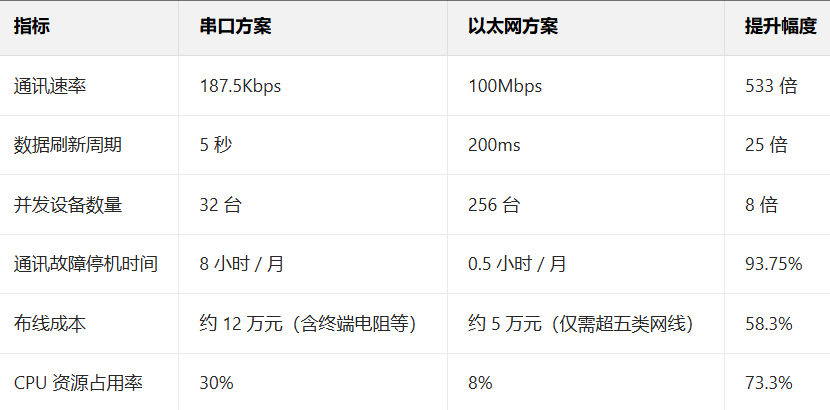

四、應用效果對比

典型場景實測數據：

AGV路徑規劃指令從上位機發出到PLC執行的時間：從120ms縮短至8ms。

機械臂定位精度：從±5mm提升至±1mm，分揀效率提高40%。

多臺國產觸摸屏同時操作時的響應延遲：從200ms降低至15ms，實現無卡頓操作體驗。

五、總結

本項目通過捷米特ETH-S7200-JM02以太網模塊成功解決了西門子S7-200PLC因缺乏原生以太網接口引發了系列問題。該案例驗證了工業以太網在傳統PLC系統升級中的可行性，其核心價值在于通過協議轉換、多設備協同和智能診斷等技術創新，為工業4.0時代的老舊產線智能化改造提供了可復制的解決方案。隨著5G和邊緣計算技術的發展，捷米特模塊在預測性維護、工藝參數自優化等場景的應用潛力值得進一步探索。未來，此類串口轉網口解決方案將成為工業自動化領域數字化轉型的關鍵基礎設施。
