Modbus RTU轉Profinet網關：工業自動化通信與水質監測的智能橋梁

在現代工業自動化的復雜環境中，不同設備與系統之間的高效通信猶如人體的神經系統般關鍵，是確保整個工業生產流程穩定、精準運行的基礎。Modbus RTU 協議和 Profinet 協議作為工業領域廣泛應用的兩大通信方式，各自擁有獨特的優勢。

為了實現這兩種不同通信協議設備之間的互聯互通，Modbus RTU 轉 Profinet 網關應運而生。這一小小的Modbus RTU 轉 Profinet 網關設備，宛如一座堅固且智能的橋梁，巧妙地連接起了原本孤立的 Modbus RTU 設備和 Profinet 網絡世界。通過它，PLC（可編程邏輯控制器）能夠與智能電表以及其他各類支持 Modbus RTU 協議的設備無縫對接，讓數據在不同的協議世界里自由穿梭，為工業自動化系統賦予了更強的生命力和擴展性。

在許多工業場景中，如電力、化工、制藥等行業，對水溶液中微量鈉離子（Na?）濃度的精確監測至關重要。這就好比在一場精密的化學樂章中，鈉離子濃度的穩定性是確保旋律和諧的關鍵音符。工業在線鈉離子濃度計，例如 XD-PN704這款先進的設備，憑借其全新的 ppb 級測量電極、自動恒壓恒流的液路系統，能夠穩定、準確且高效地對陽床出水、除鹽水、補給水、凝結水、蒸餾水及蒸汽等介質中的微量鈉離子濃度進行實時監測，為工業生產的穩定運行提供了可靠的數據支持，如同一位忠誠的衛士，時刻守護著工業生產過程的水質安全。

當Modbus RTU 轉 Profinet 網關成功將在線循環 Na 離子濃度計與 PLC 相連后，PLC 便具備了讀取濃度值的能力，這無疑為整個工業自動化系統注入了智慧的大腦。例如plc想通過Modbus RTU 轉 Profinet 網關讀取在線循環 Na 離子濃度計的濃度值，具體配置如下

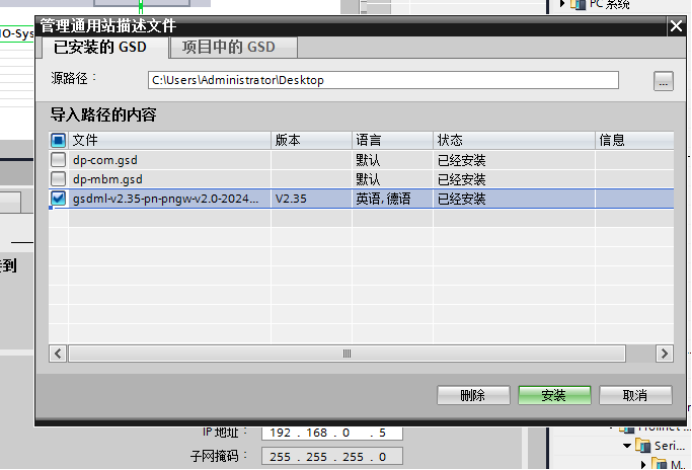

1、在博圖軟件導入Modbus RTU 轉 Profinet 網關GSD文件

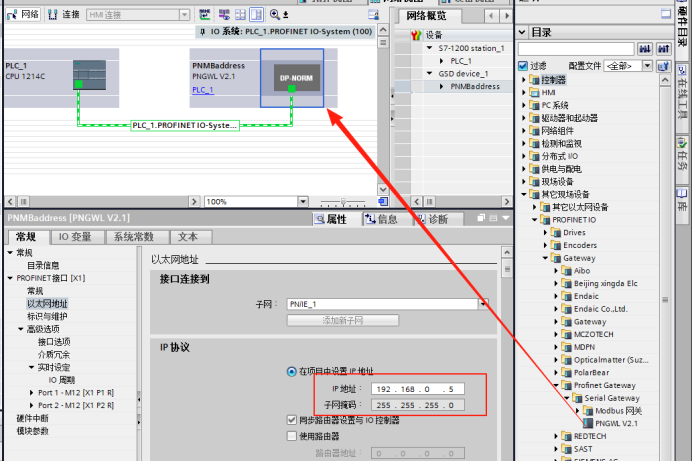

2、與plc組態完成后分配Modbus RTU 轉 Profinet 網關IP（與plc在同一網段）

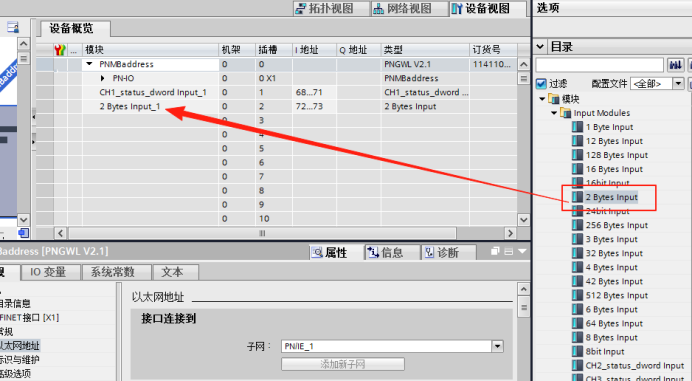

3、在設備視圖添加一條2字節輸入

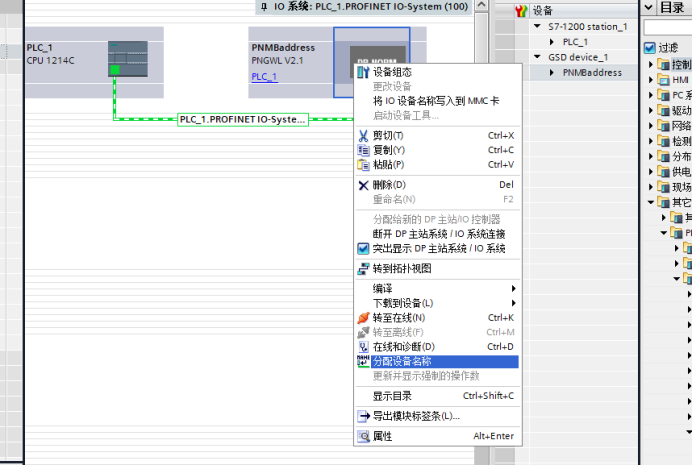

添加完成后右擊Modbus RTU 轉 Profinet 網關進入分配設備名稱

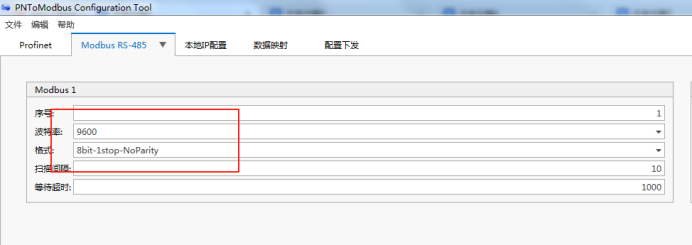

在Modbus RTU 轉 Profinet 網關配置軟件上設置Modbus RTU從站通訊參數

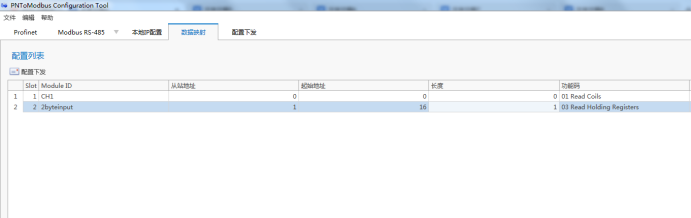

在數據映射輸入從站地址，起始地址，長度，功能碼

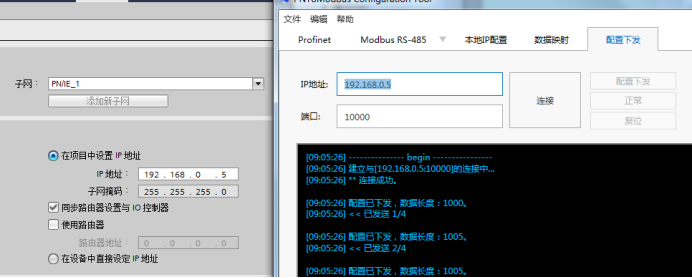

最后用博圖分配的IP地址進行連接并下載配置

Modbus RTU 轉 Profinet 網關在連接在線循環 Na 離子濃度計與 PLC 的過程中，打破了不同通信協議之間的壁壘，讓數據的流通變得順暢無阻，為工業自動化領域的智能化升級和發展提供了強大的助力，推動著工業生產邁向更高的精度、效率和穩定性。
