單片機最小系統是指使單片機正常運行所需的最簡電路配置，它是所有單片機應用的開發基礎。以下是其核心組成、工作原理及搭建指南：

一、最小系統核心組成

單片機芯片

常見型號：STC89C51/52（51系列）、STM32F103（ARM Cortex-M）、ATmega328P（Arduino）等。

封裝類型：DIP（直插式，適合面包板）、SMD（貼片式，節省空間）。

電源電路

電壓要求：5V（51系列）、3.3V（STM32等低功耗芯片）。

穩壓模塊：AMS1117-5.0/3.3、LM7805（需注意散熱）。

濾波電容：100nF陶瓷電容（去高頻噪聲） + 10μF電解電容（穩壓）。

時鐘電路

晶振選擇：51系列常用11.0592MHz（兼容串口波特率）或12MHz；STM32可外接8MHz+HSE或使用內部時鐘。

負載電容：晶振兩端接22pF電容（匹配容值需參考晶振手冊）。

內部時鐘：部分單片機（如STM32F4）可省外部晶振，但精度較低。

復位電路

上電復位：10kΩ電阻 + 10μF電容組成RC延時電路，保持RST引腳高電平>24ms。

手動復位：并聯輕觸開關實現強制復位。

專用芯片：MAX809（復位監控芯片，提高可靠性）。

ISP下載：51系列常用USB-TTL（CH340G）通過P3.0/P3.1燒錄。

SWD/JTAG：STM32需連接SWDIO/SWCLK引腳（ST-Link工具）。

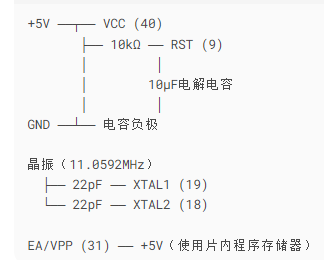

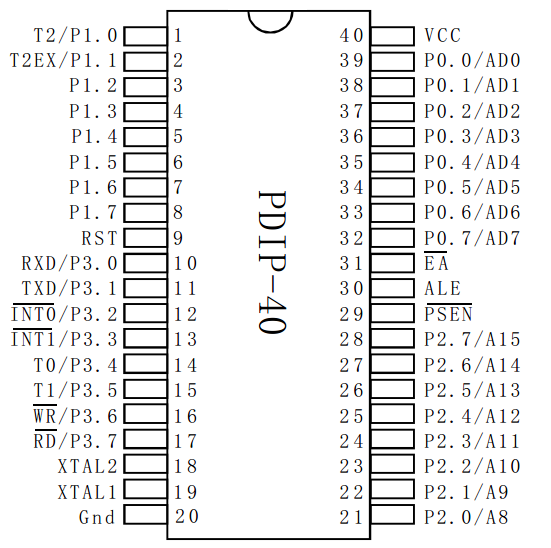

二、典型電路設計示例（以51單片機為例）

三、搭建注意事項

PCB布局要點

晶振盡量靠近單片機引腳，減少干擾。

電源走線加粗，地線鋪銅降低阻抗。

數字地與模擬地單點連接（ADC應用時）。

常見故障排查

無法燒錄程序：檢查串口線序（TX/RX交叉連接）、CH340驅動是否安裝。

系統不穩定：測量電源電壓紋波（示波器觀察），增加濾波電容。

晶振不起振：更換晶振或調整負載電容（可并聯1MΩ電阻增強起振）。

擴展預留設計

引出所有IO口排針，方便外接傳感器或顯示屏。

預留I2C、SPI、UART等通信接口。

四、驗證最小系統是否正常工作

基礎測試方法

燒錄LED閃爍程序（如控制P1.0引腳電平翻轉），觀察是否按預期工作。

用萬用表測量電源電壓是否穩定（5V±5%）。

示波器檢測

晶振引腳波形：應為正弦波（幅值約1~3V）。

復位引腳時序：上電后高電平維持時間是否符合要求。

五、進階優化方案

低功耗設計

切換單片機至休眠模式（如51的IDLE模式）。

關閉未使用外設時鐘（STM32通過RCC寄存器配置）。

抗干擾設計

電源輸入端加磁珠濾波。

敏感信號線包地處理。

六、不同單片機的差異

七、推薦學習路徑

入門實踐：用面包板搭建最小系統 + LED控制。

外設擴展：逐步添加按鍵、數碼管、LCD屏幕等模塊。

協議學習：掌握UART、I2C、SPI通信協議。

RTOS進階：在STM32上移植FreeRTOS，實現多任務調度。

總結：單片機最小系統是硬件開發的基石，理解其原理后，可靈活適配不同芯片型號，并逐步擴展復雜功能。建議使用Protues仿真驗證電路設計，再動手焊接實物，以降低學習成本。
