Texas Instruments DRV8213有刷直流電機驅動器是一款N通道H橋驅動器，具有集成電流感應、調節和失速檢測功能。三倍電荷泵允許器件以低至1.65V的電壓運行，以適應1.8V電源軌和低電池條件。此驅動器支持1.8V、3.3V和5V邏輯輸入，工作電源電壓范圍為1.65V至11V，導通電阻 (R DS(on) ) 為240mΩ。DRV8213驅動器提供欠壓鎖定、過流和過熱保護。該驅動器還具有開關頻率高達100kHz 的PWM控制接口。RTE包支持無傳感器電機失速檢測并向微控制器報告。DRV8213驅動器非常適合有刷直流電機、螺線管、繼電器驅動、水表和煤氣表、電子智能鎖、電子和機器人玩具、便攜式打印機等。

數據手冊：*附件：Texas Instruments DRV8213有刷直流電機驅動器數據手冊.pdf

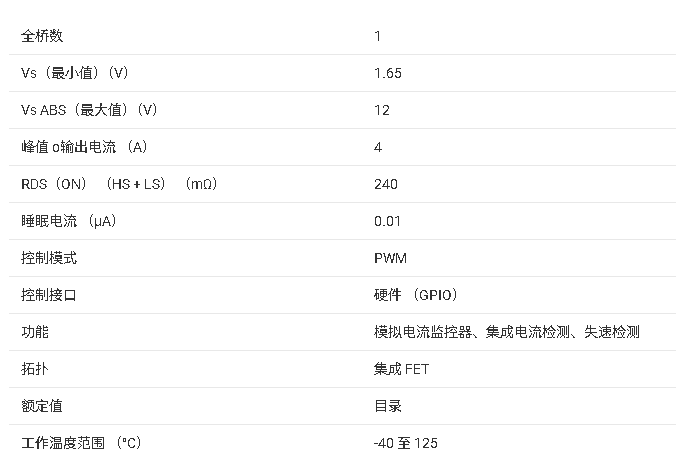

特性

• N通道H橋有刷直流電機驅動器
• 工作電源電壓范圍：1.65V至11V
• 導通電阻RDS(on) ：240mΩ
• 高輸出電流能力：4A（峰值）
• 開關頻率高達100kHz的PWM控制接口
• 支持1.8V、3.3V和5V邏輯輸入
• 集成電流檢測和電流調節
• 模擬電流檢測輸出（IPROPI）
• 增益選擇（GAINSEL）：
  • 低至10mA的高精度電流感應
  • 優化的導通電阻RDS(ON) 和針對不同電流范圍的過流限制
• 可配置浪涌時間（僅限RTE封裝）
• 內部電荷泵
• 電池壽命長，低功耗睡眠模式的最大睡眠電流<60nA
• 封裝尺寸小
• 集成保護：
  • VM欠壓鎖定（UVLO）
  • 自動重試過流保護 (OCP)
  • 熱關斷 (TSD)
  • 失速檢測（僅限RTE封裝）

示意圖（RTE封裝）

框圖

DRV8213 有刷直流電機驅動器技術解析

一、產品核心特性

DRV8213是德州儀器(TI)推出的集成電流檢測與調節功能的有刷直流電機驅動器，具有以下突出特性：

?功率驅動能力?：

• N溝道H橋架構，支持1.65V至11V寬電壓工作范圍
• 240mΩ典型導通電阻(高邊+低邊)
• 4A峰值輸出電流能力
• 支持100kHz PWM控制頻率

?電流檢測技術?：

• 集成電流鏡像感應架構，無需外部檢測電阻
• 可編程增益選擇(GAINSEL)：
  • 高精度模式：10-60mA范圍(4900μA/A增益)
  • 中范圍模式：60-350mA范圍(1050μA/A增益)
  • 標準模式：350mA-2A范圍(205μA/A增益)
• 模擬電流輸出(IPROPI)精度達±6%

?保護機制?：

• 電源欠壓鎖定(UVLO)
• 自動重試過流保護(OCP)
• 熱關斷(TSD)
• RTE封裝支持失速檢測功能

二、典型應用設計

1. 電子鎖驅動方案

?關鍵參數配置?：

• 柵極電阻：R_ON=2.2Ω，R_OFF=0Ω
• 電流限制：RIPROPI=8.45kΩ（VREF=3.3V時ITRIP≈1.9A）
• 保護電路：
  • 柵極負壓鉗位：5.1V齊納二極管
  • 米勒效應抑制：15kΩ柵源電阻

2. PCB布局規范

三、性能優化指南

1. 熱管理策略

• ?穩態工況?：
  • DSG封裝：建議8cm2銅面積(2層板θJA=80°C/W)
  • RTE封裝：建議16cm2銅面積(4層板θJA=50.7°C/W)
• ?瞬態工況?：
  • 1秒脈沖：ZθJA=30°C/W(2oz銅厚)
  • 10ms脈沖：ZθJA=10°C/W

四、選型對比

該器件通過創新的集成電流檢測架構和汽車級可靠性設計，為電池供電的電機驅動系統提供了高集成度解決方案。其1.65V低壓工作特性和60nA超低睡眠電流，使其成為智能門鎖、便攜醫療設備等應用的理想選擇。
