壓電被提議作為低功耗、快速開關和高力微執行器的解決方案，以及基于熱、磁和靜電驅動原理的替代方案。壓電促動器利用逆壓電效應，通過機電耦合將微觀變形轉化為宏觀輸出力，從而產生促動性能。它們具有尺寸緊湊、結構簡單、響應速度快、定位精度高、抗電磁干擾能力強等優點。因此，它們被廣泛應用于先進微型機械的驅動和調節。

安泰電子的ATA-2021B高壓放大器基于采用AB類放大電路，具有低失真、高穩定的特點。其最大帶寬可達1MHz，最大輸出電壓可達200Vpp，廣泛應用于各類壓電元件測試及性能評估。

實驗名稱：叉指式螺旋電極壓電執行器的徑向力分析

實驗原理：壓電執行器是利用逆壓電效應將電能轉化為機械能，當其外界施加電場時，壓電執行器內部的壓電材料會發生形變。這是因?yàn)殡妶?chǎng)力的作用使得壓電材料內部的電荷發生移動，導致材料的尺寸或形狀發生變化。從而驅動壓電執行器進行運動。

實驗框圖：

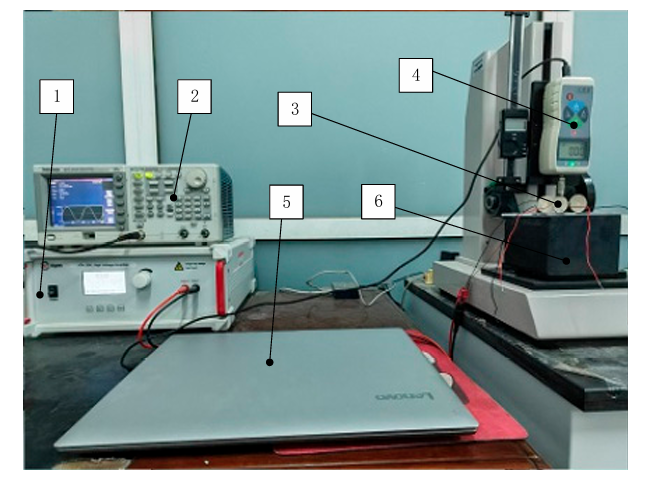

實驗實拍圖：

實驗過程：函數發生器生成電信號波形。信號電壓由ATA-2021B高壓放大器放大后，施加到壓電致動器上，執行器沿徑向軸垂直于透明丙烯酸板安裝，并連接到阻尼塊。將阻尼塊放置在數字測力計的測試區域中。測試頭和阻尼塊的組合用于預緊壓電樣品。數字測力計測試儀收集的數據由計算機處理。

圖：ATA-2021B高壓放大器指標參數

應用方向：壓電執行器

應用場景：壓電執行器、壓電馬達、超聲電機

產品推薦：ATA-2000系列高壓放大器

圖：ATA-2000系列高壓放大器指標參數

西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量?jī)x器研發、生產和銷售的高科技企業，為用戶提供具有競爭力的測試方案。Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。
