一.行業痛點與解決方案

在工業自動化領域，西門子S7-200系列PLC憑借其高可靠性和性價比，長期占據著中小型自動化項目的重要市場份額。然而，該系列PLC存在一個顯著局限：原生不具備以太網通訊接口，僅通過RS485接口支持PPI協議通訊。這一硬件限制在當今高度網絡化的工業環境中帶來了諸多挑戰：

首先，分布式IO控制場景中，傳統的PPI總線通訊距離有限（通常不超過50米），難以滿足大型車間或跨區域設備的聯網需求；其次，無法直接接入企業以太網，導致數據采集滯后、遠程監控困難；再者，與新一代PLC（如西門子S7-1500系列）的通訊需要復雜的網關轉換，增加了系統集成難度和成本；最后，多設備接入時容易出現總線沖突，影響系統穩定性。

針對這些痛點，遠創智控推出的PPI-ETH-YC01Plus直通型以太網通訊處理器提供了理想解決方案。該模塊通過9針接口與S7-200PLC連接，將傳統的PPI協議轉換為以太網通訊，不僅解決了S7-200PLC的聯網難題，還創新性地保留了9針接口的同時接入功能，可在不影響PLC與以太網通訊的前提下，連接任何品牌的觸摸屏，實現了"一進多出"的靈活通訊架構。

二.項目背景與需求分析

某汽車零部件生產企業的裝配車間升級項目中，存在典型的分布式IO控制需求。車間現有3條裝配線，每條生產線配備1臺西門子S7-226CNPLC（CPU226CNDC/DC/DC，型號6ES7216-2BD23-0XB8）負責控制conveyorbelt、機械臂和檢測設備。由于生產線布局分散，最長距離達到120米，原有基于PPI總線的控制方式經常出現通訊中斷問題。

企業升級需求主要包括：

實現3臺S7-200PLC與中央控制室的S7-1500PLC（CPU1511-1PN，型號6ES7511-1AK02-0AB0）的實時數據交互

上位機監控系統需采集所有設備的運行數據和報警信息

保留每條生產線的本地操作屏，支持現場參數設置和狀態監控

系統改造需最小化停機時間，盡可能利用現有設備

通訊響應時間要求不超過100ms，確?？刂浦噶畹膶?shí)時性

經過技術評估，采用遠創智控PPI-ETH-YC01Plus模塊構建以太網通訊網絡，成為兼顧經濟性和可靠性的最佳方案。

系統架構設計

本項目采用三層網絡架構設計，實現分布式控制與集中監控的有機結合：

現場控制層：由3臺西門子S7-226CNPLC組成，分別控制三條生產線的分布式IO設備。每臺PLC通過自帶的RS485接口（9針DB9接口）連接1臺遠創智控PPI-ETH-YC01Plus通訊模塊。該模塊采用工業級設計，工作溫度范圍-40℃~85℃，支持寬電壓輸入（DC9-36V），適合車間復雜環境。

通訊管理層：通過工業以太網交換機（西門子SCALANCEXB005，型號6GK5005-0BA00-1AB2）構建環形網絡，將3臺PPI-ETH-YC01Plus模塊、S7-1500PLC和上位機連接起來。網絡采用冗余設計，確保單點故障不影響整體通訊。

監控管理層：包括1臺安裝有TIAPortalV16的工程師站和1臺運行WinCCProfessionalV16的操作員站。S7-1500PLC作為主站，通過以太網讀取3臺S7-200PLC的實時數據，并下發控制指令。

特別設計的是，每臺PPI-ETH-YC01Plus模塊的9針接口采用了雙通道設計：一個通道用于與S7-200PLC的PPI通訊，另一個通道用于連接本地觸摸屏。在1號生產線連接了威綸通MT8102iE觸摸屏，2號生產線使用昆侖通態TPC1061Ti觸摸屏，3號生產線則保留了原有的西門子TP170B觸摸屏，充分驗證了模塊對不同品牌觸摸屏的兼容性。

三.硬件安裝與接線

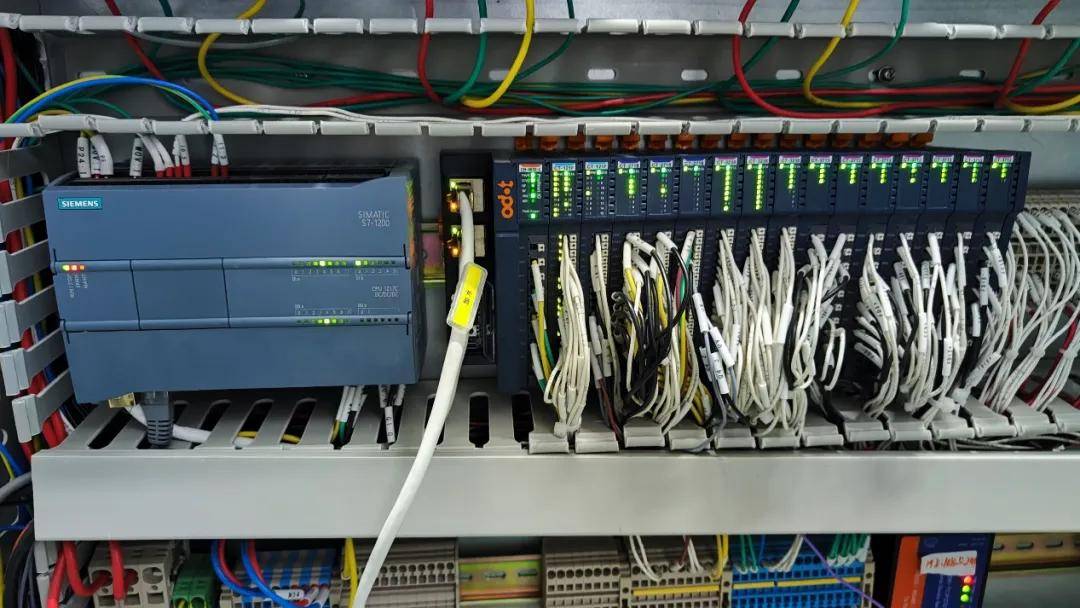

硬件安裝過程遵循工業自動化系統的規范要求，主要步驟包括：

模塊固定：將PPI-ETH-YC01Plus模塊安裝在每條生產線的電氣控制柜內，采用35mmDIN導軌安裝方式，確保與其他設備保持至少5cm的散熱距離。模塊尺寸為102×76×32mm，小巧的體積節省了柜內空間。

電源連接：為模塊提供DC24V電源，與PLC電源共地，但需通過空氣開關單獨控制，便于故障排查。電源接線端子為鳳凰端子，支持0.5-1.5mm2導線。

PLC連接：使用專用PPI通訊電纜（遠創智控配套產品，型號YC-PPI-1M）連接S7-226CN的9針接口（端口0）與PPI-ETH-YC01Plus的"PLC"接口。電纜采用雙絞屏蔽設計，屏蔽層單端接地，減少電磁干擾。

觸摸屏連接：將各品牌觸摸屏的通訊線連接至PPI-ETH-YC01Plus的"Touch"接口。威綸通觸摸屏使用RS485轉USB電纜，昆侖通態觸摸屏使用標準RS485通訊線，西門子TP170B則使用原裝MPI電纜，均無需額外配置即可實現通訊。

以太網連接：使用工業級CAT6網線連接模塊的RJ45接口至車間以太網交換機，網線兩端安裝金屬屏蔽水晶頭，增強抗干擾能力。

接地處理：模塊的接地端子與控制柜保護接地可靠連接，接地電阻小于4Ω，確保在雷擊或電網波動時的設備安全。

軟件配置與參數設置

軟件配置是實現系統通訊的關鍵環節，主要包括模塊參數配置、PLC程序編寫和上位機組態三個部分：

PPI-ETH-YC01Plus模塊配置
使用遠創智控提供的"YCConfigToolV2.3"軟件進行參數設置：

以太網參數：為3臺模塊分別分配固定IP地址192.168.0.101、192.168.0.102、192.168.0.103，子網掩碼255.255.255.0，網關192.168.0.1

PPI參數：波特率設置為187.5kbps（與S7-226CN默認波特率一致），超時時間1000ms

工作模式：選擇"透明傳輸模式"，確保數據不經過額外處理直接轉發

保存配置后模塊自動重啟，配置信息斷電后不會丟失

S7-200PLC程序修改
使用STEP7-Micro/WINV4.0SP9軟件對原有程序進行最小化修改：

在OB1主循環中增加數據發送緩沖區（VB100-VB299）和接收緩沖區（VB300-VB499）

編寫數據打包子程序，將需要上傳的狀態數據（如設備運行狀態、故障代碼、計數器值）定期寫入發送緩沖區

編寫數據解析子程序，對接收到的控制指令（如啟停命令、參數修改）進行處理

保留與本地觸摸屏通訊的原有程序塊，確?，F(xiàn)場操作不受影響

S7-1500PLC程序編寫
在TIAPortalV16環境下開發主站控制程序：

配置S7-1500的PN接口參數：IP地址192.168.0.1，子網掩碼255.255.255.0

使用"開放式用戶通信"功能，通過TCP/IP協議與3臺PPI-ETH-YC01Plus模塊建立連接

編寫數據輪詢程序，按100ms間隔依次讀取3臺S7-200PLC的數據

實現數據轉發功能，將需要上位機監控的數據寫入特定的數據塊

編寫故障處理邏輯，當某臺從站通訊中斷時發出報警并執行相應的安全措施

上位機WinCC組態
開發監控畫面和數據報表：

建立與S7-1500PLC的連接，讀取實時數據

設計生產線總覽畫面，顯示各設備運行狀態

創建詳細數據畫面，展示關鍵工藝參數和趨勢曲線

開發報警管理系統，記錄并顯示各類故障信息

實現數據歸檔功能，按小時/日/月生成生產報表

四.系統調試與優化

系統調試分為分步調試和聯合調試兩個階段，確保各部分功能正常后再進行整體測試：

分步調試

模塊通訊測試：使用ping命令驗證S7-1500PLC、上位機與各PPI-ETH-YC01Plus模塊的網絡連接

觸摸屏測試：斷開以太網連接，單獨測試各觸摸屏與S7-200PLC的通訊，確認參數設置和操作功能正常

點對點通訊測試：在S7-1500與單臺S7-200之間進行數據收發測試，記錄通訊響應時間

數據完整性測試：連續發送1000組數據，檢查是否出現丟包或錯誤

聯合調試

系統聯動測試：?jiǎn)?dòng)所有設備，驗證S7-1500對3條生產線的集中控制功能

負載測試：模擬最大數據量傳輸，觀察系統響應時間變化

冗余測試：斷開某段網線，驗證系統是否能自動切換至冗余路徑

干擾測試：在車間電焊機工作時監測通訊穩定性

優化措施

調整S7-1500的輪詢間隔，從初始的50ms調整為100ms，減少網絡負載

對重要數據采用校驗機制，確保傳輸準確性

優化數據結構，只傳輸必要的控制和狀態信息，減少數據量

在WinCC中增加數據緩存機制，避免網絡波動導致的畫面閃爍

經過調試優化，系統通訊響應時間穩定在80ms左右，滿足設計要求。連續72小時運行測試表明，整個系統通訊穩定，未出現數據丟失或錯誤。

五.應用效果與優勢分析

項目投運后，系統運行穩定，完全達到了設計目標，主要體現在以下幾個方面：

通訊可靠性顯著提升：徹底解決了原有PPI總線在長距離傳輸時的通訊中斷問題，設備故障率降低了70%，生產線有效運行時間提高了15%。

操作靈活性增強：實現了"中央監控+現場操作"的雙重控制模式，操作員既可在中央控制室監控全局，也可在生產線本地通過觸摸屏進行操作，適應不同場景需求。

數據采集效率提高：通過以太網實時采集生產數據，為MES系統提供了準確的數據源，生產報表生成時間從原來的2小時縮短至5分鐘。

系統擴展性優化：模塊化的設計使后續增加設備變得簡單，只需將新設備接入以太網即可，無需重新布線或大規模修改程序。

成本效益顯著：相比將S7-200PLC全部更換為帶以太網接口的新型號，采用PPI-ETH-YC01Plus模塊的方案節省了約60%的硬件投資，同時保留了現有設備的價值。

該方案的核心優勢在于遠創智控PPI-ETH-YC01Plus模塊的獨特設計：

直通型設計確保了數據傳輸?shù)膶?shí)時性，無需復雜的協議轉換配置

雙9針接口設計實現了PLC同時與以太網和觸摸屏通訊，解決了傳統方案中接口沖突的問題

廣泛的兼容性支持不同品牌觸摸屏接入，保護了用戶的既有投資

工業級可靠性保證了在惡劣環境下的穩定運行

六.總結與展望

本案例展示了如何利用遠創智控PPI-ETH-YC01Plus以太網通訊處理器，解決西門子S7-200PLC在分布式IO控制場景中的網絡通訊難題。通過將傳統的PPI協議轉換為以太網通訊，不僅實現了S7-200與S7-1500PLC的無縫對接，還保留了與各品牌觸摸屏的兼容性，為老舊設備的智能化升級提供了經濟高效的解決方案。

隨著工業4.0的深入推進，越來越多的制造企業面臨著設備聯網和數據采集的需求。對于大量仍在服役的S7-200系列PLC，采用類似的以太網轉換方案，既能延長設備使用壽命，又能滿足智能化改造的要求，具有廣泛的應用前景。

未來，可在此基礎上進一步拓展系統功能，如通過OPCUA服務器實現與企業ERP系統的對接，或引入邊緣計算節點進行實時數據分析，為生產優化提供更有力的支持。遠創智控也在不斷升級其通訊產品，計劃推出支持5G通訊的新一代模塊，為工業物聯網應用提供更靈活的連接方案。

更多詳細內容或具體配置過程可咨詢羽工。
