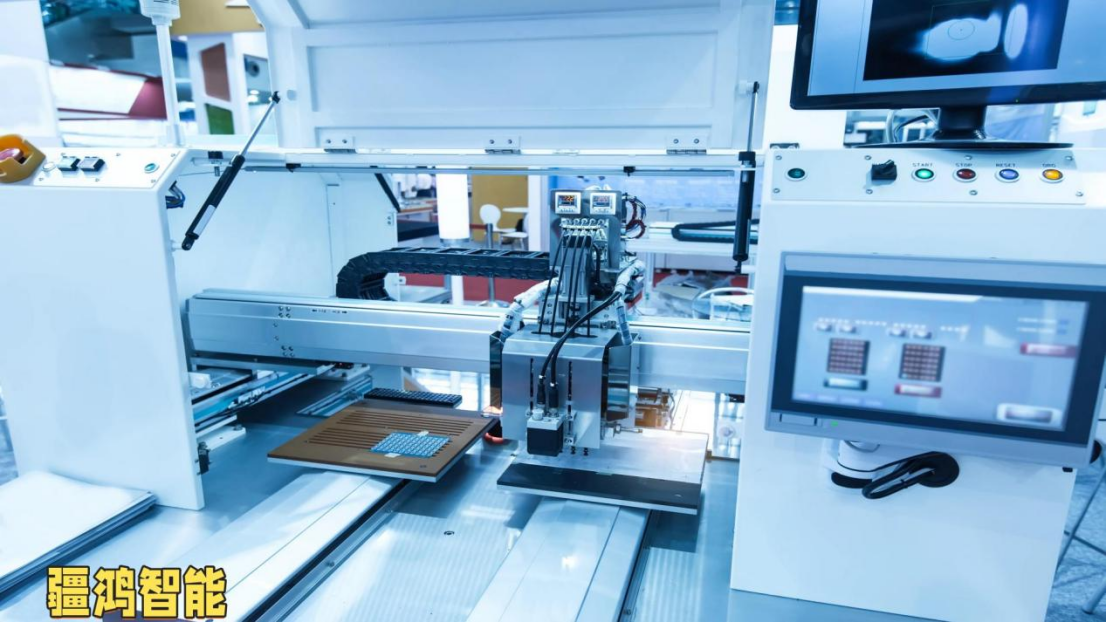

在電子產品制造車間，貼片機高速飛舞，回流焊爐精準控溫，測試設備與組裝線緊密協作——這一切高效運轉的背后，是工業自動化網絡的無縫連接。然而，當倍福（Beckhoff）PLC通過高速EtherCAT總線控制核心設備，而部分人機界面（HMI）等關鍵設備僅支持傳統的DeviceNet協議時，通信“鴻溝”便成為效率提升的瓶頸。如何在不更換昂貴設備的前提下，打通這兩種不同速率、不同架構的工業網絡？這正是我們工程師團隊面臨的現實挑戰。

解決方案：精準選型，搭建通信橋梁

經過深入技術評估與現場驗證，我們選定了高性能EtherCAT轉DeviceNet網關作為核心解決方案。其關鍵優勢在于：

協議深度轉換：網關內置雙協議棧，實現EtherCAT高速循環數據與DeviceNet顯式/輪詢消息的高效、準確互譯，確保倍福PLC的指令能實時抵達DeviceNet HMI，同時HMI的操作狀態也能及時回傳。

工業級可靠性：設備采用寬溫設計（-25℃至70℃），無風扇散熱結構，IP20防護等級，完美適應電子廠SMT車間的環境挑戰。

靈活配置：提供直觀的配置軟件，工程師可輕松定義數據映射關系（如PLC的%IW地址映射到DeviceNet的Input Assembly），支持主/從站模式切換，適應不同DeviceNet網絡架構需求。

實時性保障：關鍵路徑通信延遲穩定控制在毫秒級（實測典型值≤1ms），滿足貼片機供料指令、回流焊爐溫控反饋等場景的實時性要求。

應用效果：效率提升，運行無憂

該網關方案在貼片機控制、回流焊爐監控及組裝線HMI交互等核心環節部署后，效果顯著：

無縫集成：倍福PLC（EtherCAT主站）成功實現對DeviceNet HMI的實時數據讀寫，車間操作員可在原有HMI界面直接監控設備狀態、調整參數，無需額外培訓或界面切換。

性能提升：通信延遲大幅降低，關鍵信號傳輸延遲<1ms（優化前通過OPC中轉延遲常>10ms），貼片機供料同步精度提升約15%，回流焊爐溫控曲線跟蹤更平滑，減少焊接缺陷。

穩定性驗證：產線連續運行超過6個月，網關設備“零故障”，有效通信時間占比>99.99%，顯著降低因通信問題導致的非計劃停機。

成本節約：避免了淘汰原有DeviceNet HMI的巨額投入，僅以網關硬件成本即實現系統升級，投資回報周期短。

設備技術參數

疆鴻智能JH-ECT-MDVN設備在EtherCAT一側為EtherCAT從站，在DeviceNet一側可以作為DeviceNet主站。

EtherCAT側輸入輸出各是500字節

支持DeviceNet主站

DeviceNet參數規格：

支持波特率：125kbit/s, 250kbit/s, 500kbit/s

最大連接數：63個從站

單個從站輸入最大：128字節

單個從站輸出最大：128字節

總結：以簡馭繁，融通未來

在電子制造業追求智能化與柔性化的今天，新舊設備協議共存是常態。EtherCAT轉DeviceNet網關的精準應用，成功在倍福PLC高速控制網絡與車間級DeviceNet人機交互設備之間架起了一座高效、可靠的“數據橋梁”。其價值不僅在于打通了數據流，提升了設備協同效率與工藝精度，更在于以最優性價比實現了對現有設備投資的最大化保護。實踐證明，選擇合適的協議轉換網關，是電子制造工廠應對異構網絡挑戰、邁向智能制造升級的一條務實而高效的路徑。這不僅是通信協議的轉換，更是生產效率與可靠性的雙重躍升。
