LM134/LM234/LM334 是 3 端子可調電流源，具有 10,000：1 的工作電流范圍、出色的電流調節和 1V 至 40V 的寬動態電壓范圍。電流由一個外部電阻器建立，無需其他部件。初始電流精度為 ±3%。LM134/LM234/LM334 是真正的浮動電流源，沒有單獨的電源連接。此外，高達 20V 的反向施加電壓將僅消耗幾十微安的電流，使這些器件能夠在交流應用中充當整流器和電流源。
*附件：lm134.pdf

LM134 中用于建立工作電流的檢測電壓在 25°C 時為 64mV，與絕對溫度 （°K） 成正比。因此，最簡單的外部電阻連接可產生溫度依賴性為 ≈+0.33%/°C 的電流。通過添加一個額外的電阻器和一個二極管，可以獲得零漂移作。

電流源的應用包括偏置網絡、浪涌保護、低功耗基準、斜坡生成、LED 驅動器和溫度傳感。LM234-3 和 LM234-6 被指定為真正的溫度傳感器，可確保初始精度分別為 ±3°C 和 ±6°C。這些器件是遠程檢測應用的理想選擇，因為長線路中的串聯電阻不會影響精度。此外，只需要 2 根電線。

LM134的額定溫度范圍為?55°C至+125°C，LM234的額定溫度范圍為?25°C至+100°C，LM334的額定溫度范圍為0°C至+70°C。 這些器件采用 TO 密封、TO-92 和 SOIC-8 塑料封裝。

特性

• 工作電壓范圍為 1V 至 40V
• 0.02%/V 電流調節
• 可編程范圍為1μA至10mA
• 真正的 2 端子作
• 可作為完全指定的溫度傳感器提供
• ±3% 初始精度

參數

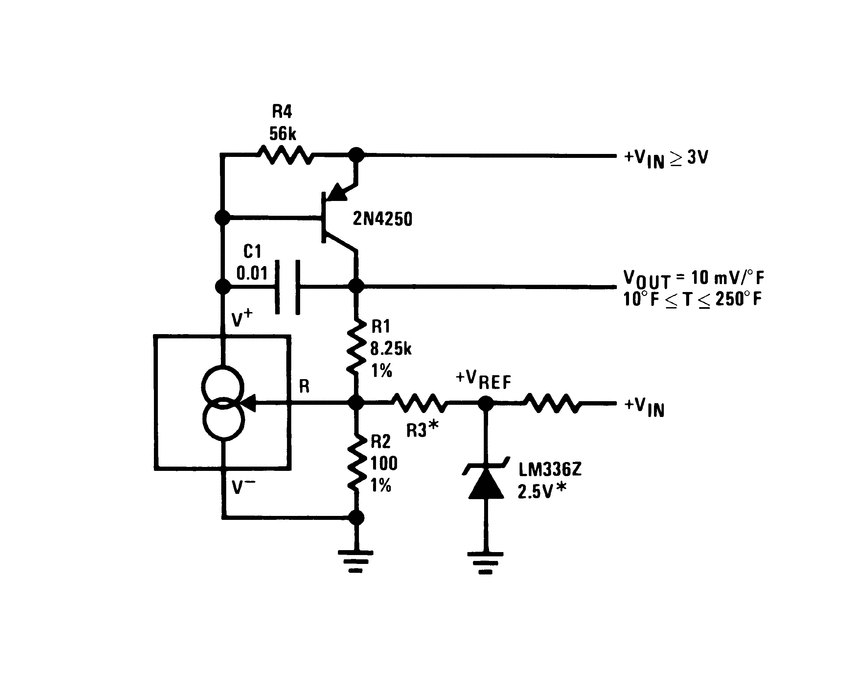

方框圖

?1. 產品概述?

• ?型號系列?：LM134、LM234（工業級）、LM334（商業級），均為3端可調電流源，工作電壓范圍1V至40V，電流調節范圍1μA至10mA，初始精度±3%。
• ?核心特性?：
  • 無需獨立電源，僅需1個外部電阻即可設定電流。
  • 電流與絕對溫度（°K）成正比，溫度系數約+0.33%/°C。
  • 支持反向電壓（達20V），適用于AC應用。

?2. 關鍵參數?

• ?電氣特性?：
  • 電流設定誤差：±3%（典型值），溫度依賴性通過公式 ISET = Io (T/To) 計算。
  • 最小工作電壓：0.8V（典型值），動態電壓調節率0.02%/V。
• ?封裝選項?：TO-92塑料封裝、TO金屬罐封裝、SOIC-8表貼封裝，工作溫度覆蓋-55°C至+125°C（LM134）。

?3. 應用場景?

• ?典型應用?：偏置網絡、浪涌保護、溫度傳感、LED驅動、斜坡生成等。
• ?溫度傳感?：LM234-3/LM234-6專為溫度傳感設計，精度±3°C，支持遠程傳感（僅需2根導線）。

?4. 設計注意事項?

• ?熱管理?：大電流（>100μA）時需考慮熱效應，TO封裝可通過散熱改善調節性能。
• ?噪聲與電容?：內置15pF寄生電容，需緩沖電路（如FET）降低影響。
• ?布局建議?：避免長導線電阻影響精度，推薦使用金屬膜電阻（溫度系數<20ppm/°C）。

?5. 典型電路示例?

• ?零溫漂電流源?：通過二極管和電阻補償LM134的正溫度系數（圖15）。
• ?遠程溫度傳感器?：電流模式輸出抗干擾，校準僅需單點增益調整（圖14）。
• ?高阻抗輸出?：FET緩沖降低電容至3pF以下（圖30）。

?6. 修訂與封裝信息?

• 最新修訂（2013年）更新了封裝圖紙和規格，提供TO-92、SOIC-8等多種選項，符合RoHS標準。

?文檔范圍?：涵蓋器件規格、設計指南、應用電路及封裝細節，適用于工業、消費電子等領域的高精度電流控制需求。
