1、概述

隨著碳達峰碳中和政策的推進，太陽能等清潔能源越來越受重視:太陽能光伏發電技術快速發展，成本更低、發電效率更高的DC1500V光伏發電系統開始推廣應用。根據實際需求，我司推出滿足電壓AC 800V系統的多功能儀表，為DC1500V光伏發電系統逆變器出口側AC 800V系統電能計量及電能質量監測提供有效解決方案。

PZ 系列逆變器輸出800V用電能表，具有三相交流電量測量、復費率電能計量、四象限電能計量、諧波分析、遙信輸入、輸 出、SOE 事件記錄功能以及網絡通訊等功能，主要用于對電網供電質量的綜合監控診斷及電能管理。

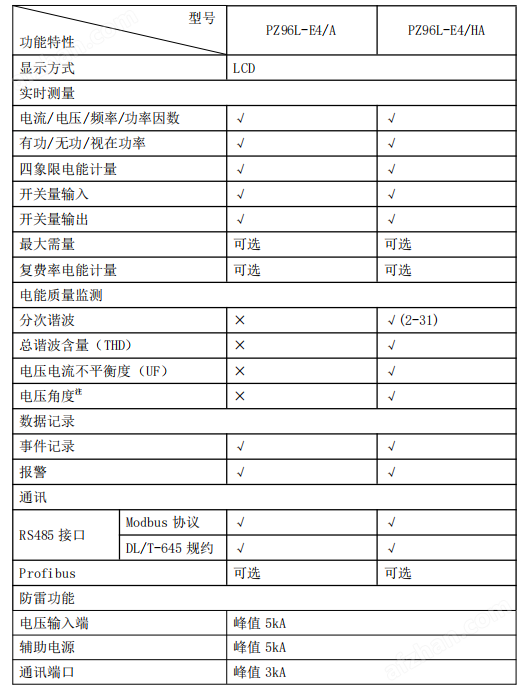

產品規格及功能特點

注 1．Profibus 與 RS485 通訊不可同時選擇，但可與其它所有功能任意配合選擇。 2.三相四線時，電壓角度才有效。

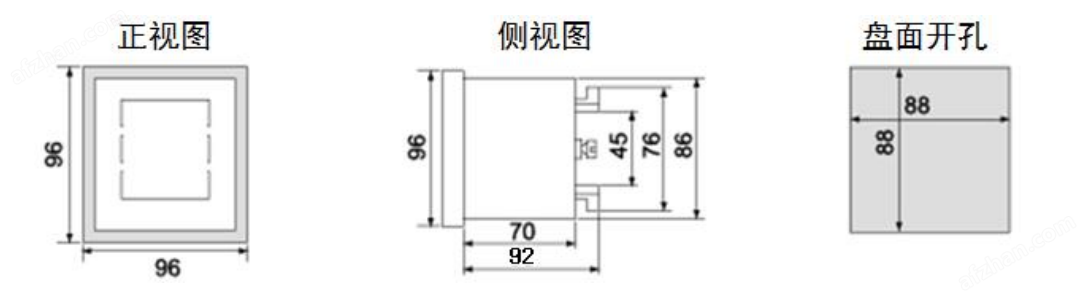

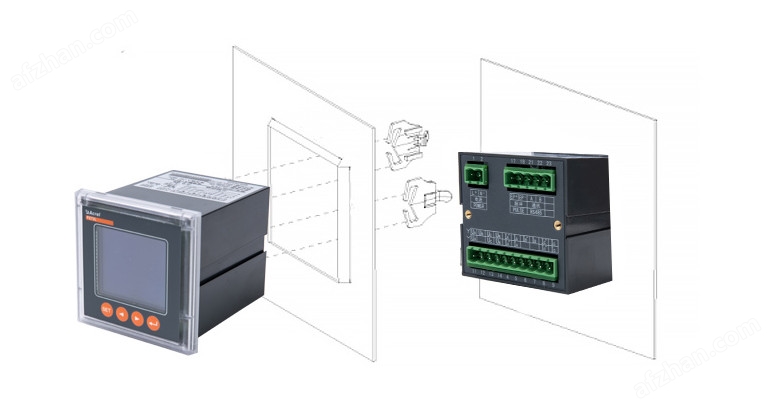

安裝尺寸

技術參數

網絡：三相三線、三相四線；

頻率：45～65Hz；

電壓：額定值：AC 57.7V/100V(100V)、220V/380V(400V)、380V/660V(660V) 、800V；

電流：額定值：AC 5A；

電能：RS485 接口、Modbus-RTU 協議；Profibus 協議；DLT645 規約 波特率：1200/2400/4800/9600/19200/38400；

開關量輸入：兩路開關量輸入，干接點輸入，內置電源；

開關量輸出：兩路繼電器常開觸點輸出；觸點容量：AC 250V/3A DC 30V/3A；

測量精度：頻率 0.05Hz、有功電能 0.5S 級、無功電能 2 級、 諧波精度（2～31）：1%、其它電參量 0.5 級；

輔助電源：AC/DC 85～270V；功耗≤5VA；

工作溫度：-25℃～60℃； 儲存溫度：-40℃～70℃； 相對濕度：≤95% 不結露； 海拔高度：≤2500m.

企業微電網系統解決方案服務商

公司具備從云平臺軟件到終端元器件的產品生態體系，目前已有14000多套系統解決方案運行在全國各地，具備為用戶提供一站式服務能力。

公司解決方案涵蓋電力、環保、新能源、消防、數據中心、智慧醫院、智能樓宇、智慧校園、智慧工廠、智慧交通等多個領域，為用戶安全、可靠、高效用能提供解決方案，為實現“碳達峰、碳中和"提供數據支持。

AcrelEMS3.0智慧能源管理平臺

AcrelEMS3.0智慧能源管理平臺采用B/S架構，滿足分布式電源、儲能裝置以及電動汽車充換電設施等接入和協調控制需求。平臺采用“1+N"設計，可以接入數量眾多的新能源場站數據，將分布式電源、儲能系統、可控負荷、電動汽車充電樁聚合在一起，結合發電預測、負荷預測、電價波動、電網調度指令等情況，靈活調整微電網控制策略并下發給儲能、可調負荷等系統，采用“云-邊-端"協同策略控制，保障配電網穩定、高效運行。

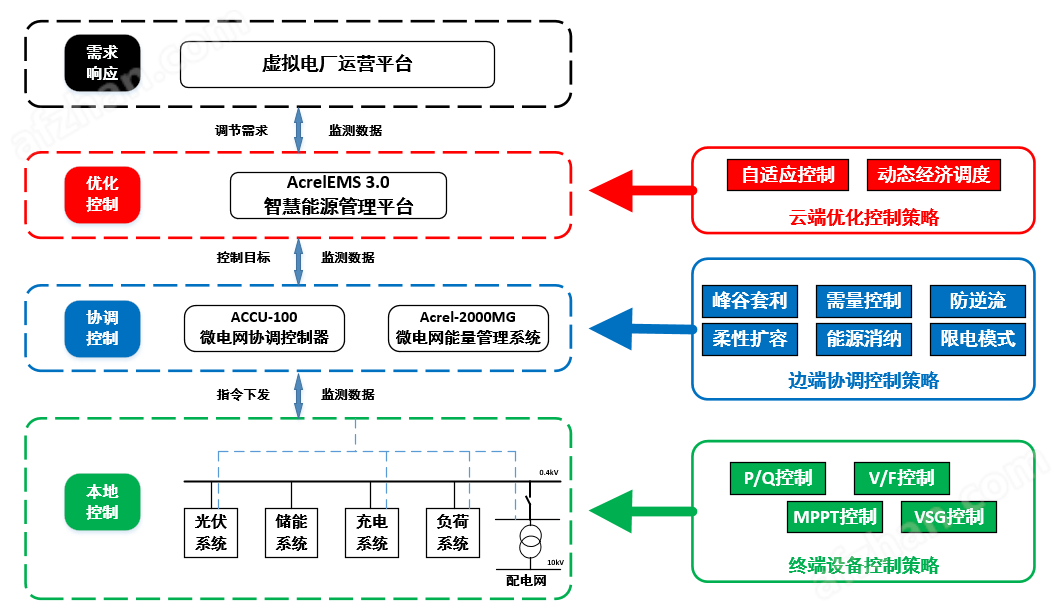

圖4 AcrelEMS3.0智慧能源管理平臺云邊端策略協同

終端設備控制策略是現場設備在并網、離網狀態下的運行策略，包括有功功率/無功功率控制、電壓/頻率控制、最大功率追蹤、虛擬同步發電機慣量控制等多種策略，由儲能變流器、光伏逆變器、充電樁等設備提供；

邊端協調控制策略是本地ACCU-100協調控制器或Acrel-2000MG能量管理系統執行的能源策略，包括新能源消納、防逆流控制、峰谷套利、柔性擴容、需量控制、限電模式等等，這些策略可以在本地執行；

云端優化控制策略是AcrelEMS3.0平臺基于發電預測、負荷預測、電價波動以及虛擬電廠平臺的調度指令而做出的策略優化，這些策略下發給本地協調控制器或能量管理系統來執行。

AcrelEMS3.0智慧能源管理平臺主要包含以下功能：

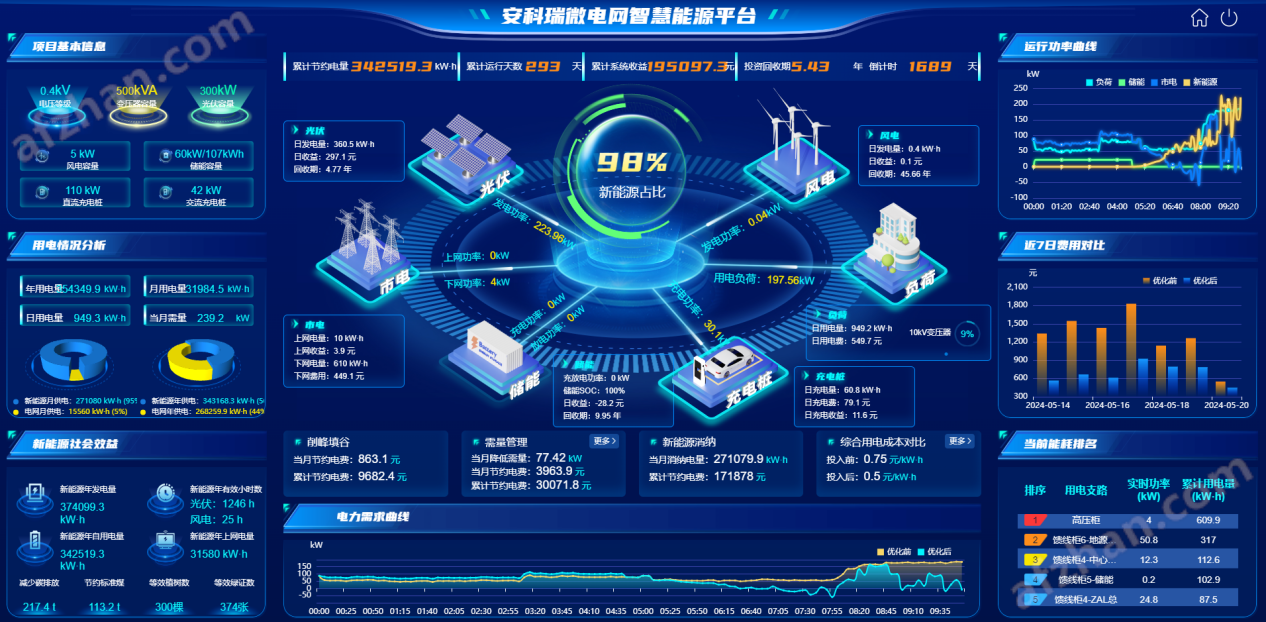

圖5 AcrelEMS3.0智慧能源管理平臺功能界面

? 綜合監控：實現配電網配電室、光伏系統、儲能系統、負荷、充電樁、環境數據的采集、監測、可視化展示、異常告警、事件查詢、報表統計等功能；

? 智能控制：協同光伏、儲能、負載等多種能源主體，動態規劃智能策略，實現儲能、光伏協調控制，比如計劃曲線、削峰填谷、防逆流、新能源消納、需量控制等；

? 能源分析：具備微電網能耗及效益分析、微電網經濟運行分析、多維度電量分析，并進行日、月、年能源報表統計；

? 功率預測：以歷史光伏輸出功率和歷史數值天氣數據為基礎，結合數值天氣預報數據和光伏發電單元的地理位置，采用深度學習算法建立預測模型庫，實現光伏發電的短時和超短時功率預測，并經進行誤差分析；同時對微電網內所有負荷，基于歷史負荷數據，通過大數據分析算法，預測負荷功率曲線。

? 優化調度：根據分布式能源發電預測、負荷預測結果，并結合分時電價、電網交互功率及儲能約束條件等因素，以用電成本低或碳排放低為目標，建立優化模型，采用深度學習算法解析微電網運行功率計劃，系統通過將功率計劃進行分解，實現對光伏、儲能、充電樁的優化控制。
