風和太陽，都是清潔能源里的 “優等生”—— 既能發電，又不排碳，好處實實在在。可它們也有個頭疼的問題：時斷時續，出力時高時低。比如正午太陽正烈，光伏板卯足了勁發電，多出來的電常沒處去；到了夜里，沒風也沒光，偏偏趕上用電高峰，電網稍不注意就容易 “掉鏈子”。那怎么才能讓清潔能源既發得足、又用得穩？答案，就藏在 “源網荷儲協調控制” 這門技術里。今天，咱們就來好好說說，這套技術到底有多神通。

一、清潔能源消納，難就難在 “不穩定”

以前的電網，主力是火電、水電，出力穩得像老黃牛 —— 你要多少，它基本能穩穩當當供上?？扇缃瘢L(fēng)電、光伏成了 “主力軍”，新問題就冒出來了：風電完全是 “看天吃飯” 的性子：風速低于 3 米 / 秒 —— 比人散步還慢時，風機壓根轉不起來；一旦超過 25 米 / 秒 —— 差不多是 10 級大風的力道，就得停機保安全。哪怕在中間這段 “有效風速” 里，發電量也總跟著風勢忽高忽低，沒個準頭。

光伏靠太陽賞飯：早上下午光照弱，中午很強；遇到烏云飄過，出力能瞬間掉一半，比翻書還快。

儲能和用電負荷也來 “添堵”：儲能充放電要是沒協調好，反而會火上澆油，讓電網波動更厲害；工廠突然滿負荷開機、千家萬戶空調集體啟動，都會讓用電負荷像 “蹦極” 一樣劇烈起伏。這些問題一疊加，就像一群各走各道的路人，誰也不看誰，隨時可能撞成一團。某風電場監測顯示，沒這套協調控制時，風機電壓波動能超 30%，儲能功率忽上忽下，嚴重時甚至?xí)l(fā)局部停電。

二、源網荷儲協同，就像給能源裝了 “智能導航”

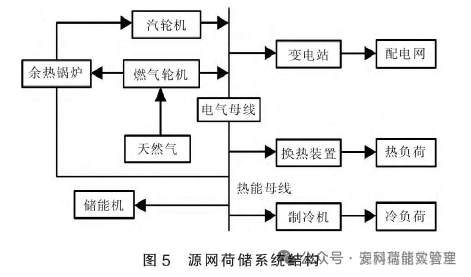

要讓清潔能源用得穩，就得讓 “源（電源）、網（電網）、荷（負荷）、儲（儲能）” 像一支球隊那樣配合 —— 前鋒（電源）沖鋒，中場（電網）調度，后衛（儲能）補位，替補（可調節負荷）隨時待命。具體怎么做呢？

第一步：給每個環節建 “數字模型”，摸清脾氣

就像看病要先做檢查，協調控制前得給每個設備 “畫像”：

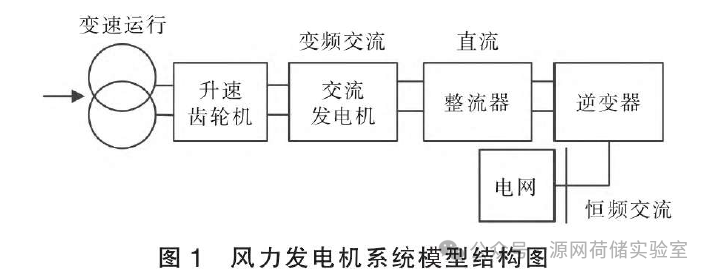

風機模型：記錄它在不同風速下的出力曲線，比如風速 5 米 / 秒時發多少電，10 米 / 秒時又能發多少，超過 25 米 / 秒就自動 “罷工”。

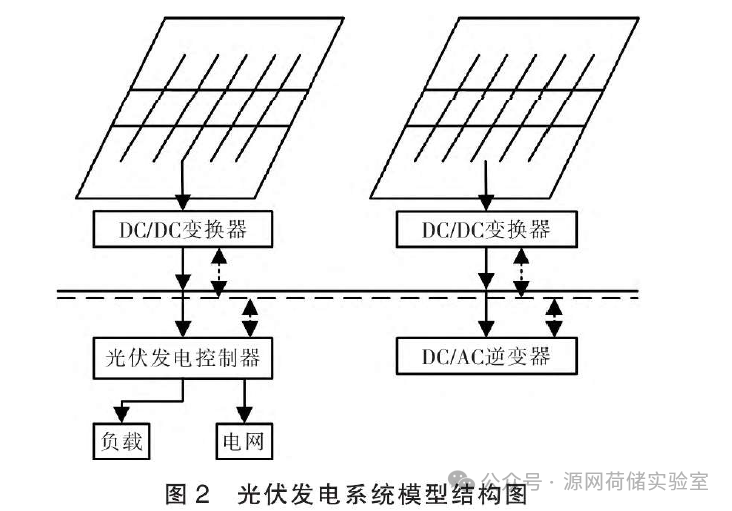

光伏模型：不光看光照強度，還要算溫度影響 —— 夏天電池板溫度太高，發電效率會下降，就像人熱得沒力氣干活。

儲能模型：知道它至多能存多少電，充放電速度有多快，就像知道冰箱能裝多少東西，制冷有多快。

負荷模型：區分哪些負荷能停（比如工廠非急需生產），哪些不能停（比如醫院設備），就像給乘客分 “優先級”。

有了這些模型，系統就能預判：“明天中午 12 點光照強，光伏能發 100 萬千瓦，剛好夠商業區用電，儲能可以歇著；晚上 8 點沒太陽，風電預計發 50 萬千瓦，得讓儲能放 30 萬千瓦，再讓工廠錯峰 20 萬千瓦?！?/p>

第二步：全局信息 “共享”，不讓任何設備 “掉隊”

電網里的設備成千上萬，分布在幾十甚至上百公里內，怎么讓它們 “齊心”？靠的是 “平均一致性算法”—— 就像微信群里共享位置，每個節點（變電站、風機、儲能站）都能實時看到全局狀態：

某區域突然缺電，附近的儲能站會收到 “請放電” 的信號；

光伏出力突增，遠處的工廠會收到 “可以多開工” 的通知；

電壓快超標時，風機自動調整出力，就像司機看到紅燈減速。

某省級電網的實踐顯示，用上這個算法后，信息傳遞延遲從秒級降到毫秒級，就像從寫信變成視頻通話，反應速度提升 100 倍。

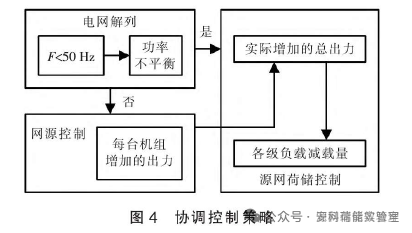

第三步：按 “頻率” 指揮，穩住電網 “心跳”

電網有個 “生命線”—— 頻率（我國標準是 50Hz），就像人的心跳，太高太低都危險。協調控制的核心，就是讓頻率穩在 50Hz 左右：

頻率高于 50Hz：說明發電多了，讓儲能趕緊充電，光伏、風機適當 “歇口氣”，甚至讓工廠多用電（比如提前加熱水箱）。

頻率低于 50Hz：說明電不夠了，讓儲能放電，柴油發電機（備用電源）啟動，同時讓非關鍵負荷暫時 “休息”（比如商場暫時關掉部分照明）。

某工業園區的測試顯示，這套策略能讓頻率波動控制在 0.5Hz 以?xún)?nèi)，比沒控制時穩定 60% 以上。

三、效果有多好？數據來說話

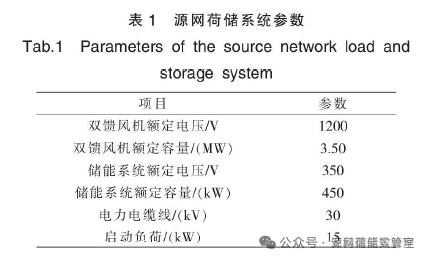

某實驗對比了三種控制方法：傳統方法、模糊算法、本文的協同控制方法，結果一目了然：

1. 風機電壓穩如 “定海神針”

沒控制時，風機電壓像坐過山車，波動超過 30%，甚至?xí)|發保護裝置 “跳閘”。用了協同控制后，電壓波動能壓到 10% 以?xún)?nèi)，就像從顛簸土路開到了高速路。 某風電場的師傅說：“以前電壓一波動，風機就‘報警’，一天要手動復位好幾次；現在基本不用管，手機上看曲線平得像尺子?！?/p>

2. 儲能出力不再 “蹦極”

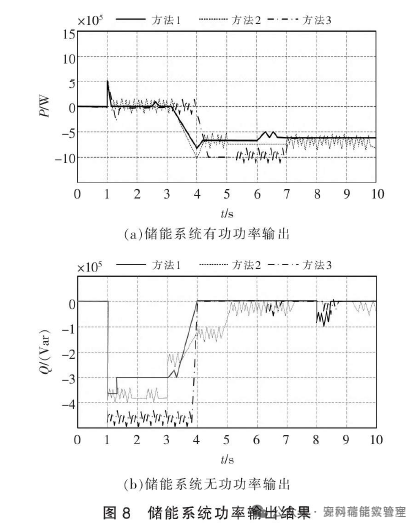

儲能就像電網的 “充電寶”，充放電不穩定比不用還糟。實驗顯示，傳統方法下儲能功率波動能到 50%，而協同控制后能控制在 15% 以?xún)?nèi)。

某儲能站的數據顯示，協調控制后，每天充放電效率提高了 12%，相當于多存了 3000 度電，夠 200 戶家庭用一天。

3. 負荷 “削峰填谷”，用電更經濟

可調節負荷就像 “彈性海綿”，高峰時縮一縮，低谷時舒展開。某商業區的測試顯示，通過價格信號（高峰電價高，低谷低），能讓空調負荷錯峰 15%，既減少停電風險，又能讓用戶省電費。

四、安科瑞源網荷儲一體化管理系統

1.安科瑞智慧能源管理平臺

AcrelEMS 智慧能源管理平臺是針對企業微電網的能效管理平臺，對企業微電網分布式電源、市政電源、儲能系統、充電設施以及各類交直流負荷的運行狀態實時監視、智能預測、動態調配，優化策略，診斷告警，可調度源荷有序互動、能源全景分析，滿足企業微電網能效管理數字化、安全分析智能化、調整控制動態化、全景分析可視化的需求，完成不同策略下光儲充資源之間的靈活互動與經濟運行，為用戶降低能源成本，提高微電網運行效率。AcrelEMS 智慧能源管理平臺可以接受虛擬電廠的調度指令和需求響應，是虛擬電廠平臺的企業級子系統。

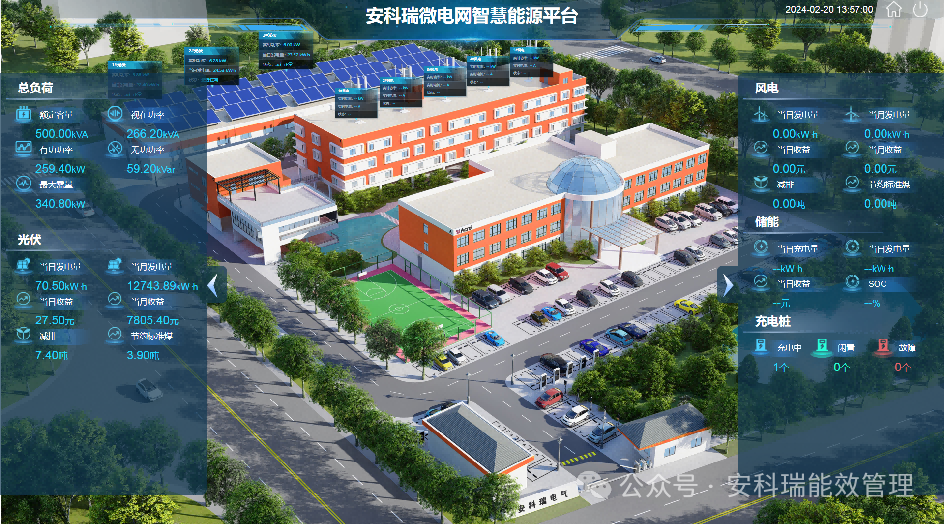

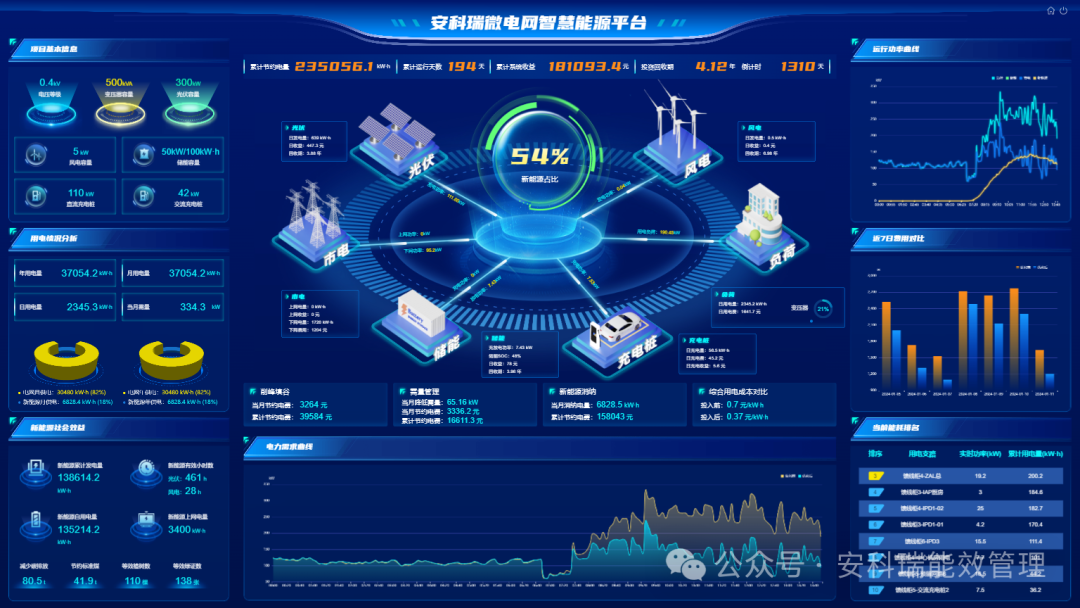

圖1 AcrelEMS 智慧能源管理平臺主界面

2.平臺結構

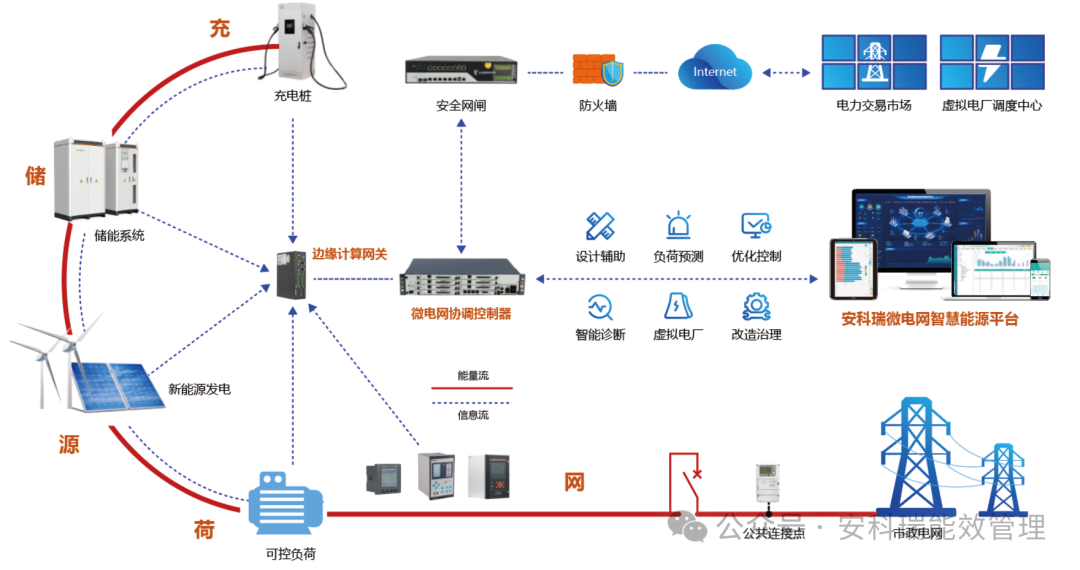

系統覆蓋企業微電網“源-網-荷-儲-充”各環節，通過智能網關采集測控裝置、光伏、儲能、充電樁、

常規負荷數據，根據負荷變化和電網調度進行優化控制，促進新能源消納的同時降低對電網的至大需量，使之運行安全。

圖2 AcrelEMS 智慧能源管理平臺結構

3.平臺功能

1）能源數字化展示

通過展示大屏實時顯示市電、光伏、風電、儲能、充電樁以及其它負荷數據，快速了解能源運行情況。

2）優化控制

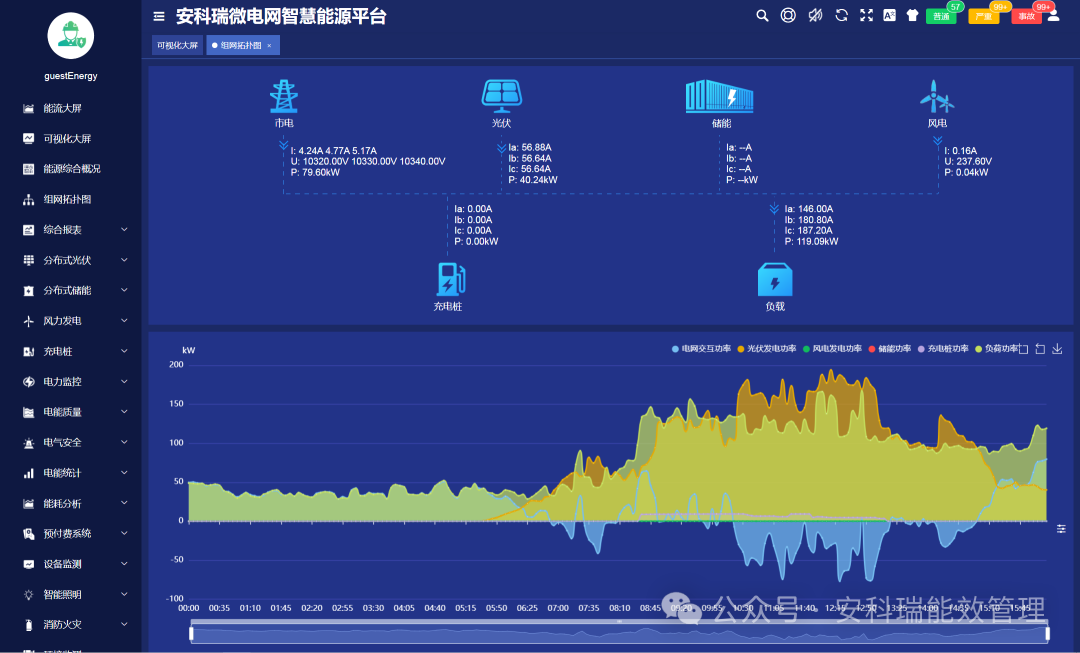

直觀顯示能源生產及流向，包括市電、光伏、儲能充電及消耗過程，通過優化控制儲能和可控負載提升新能源消納，削峰填谷，平滑系統出力，并顯示優化前和優化后能源曲線對比等。

3）智能預測

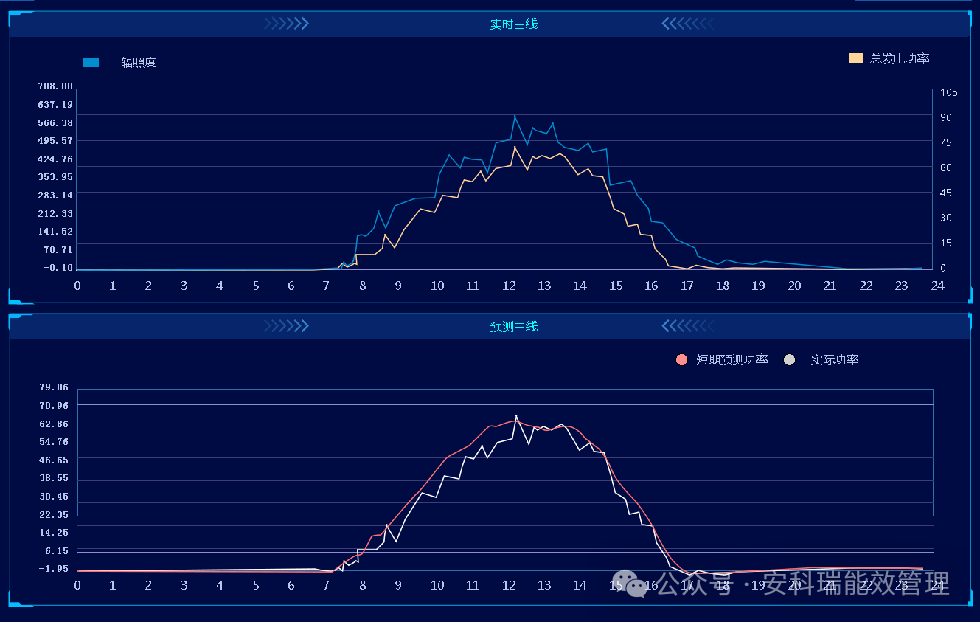

結合氣象數據，歷史數據對光伏、風力發電功率和負荷功率進行預測，并與實際功率進行對比分析，通過儲能系統和負荷控制實現優化調度，降低需量和用電成本。

4）能耗分析

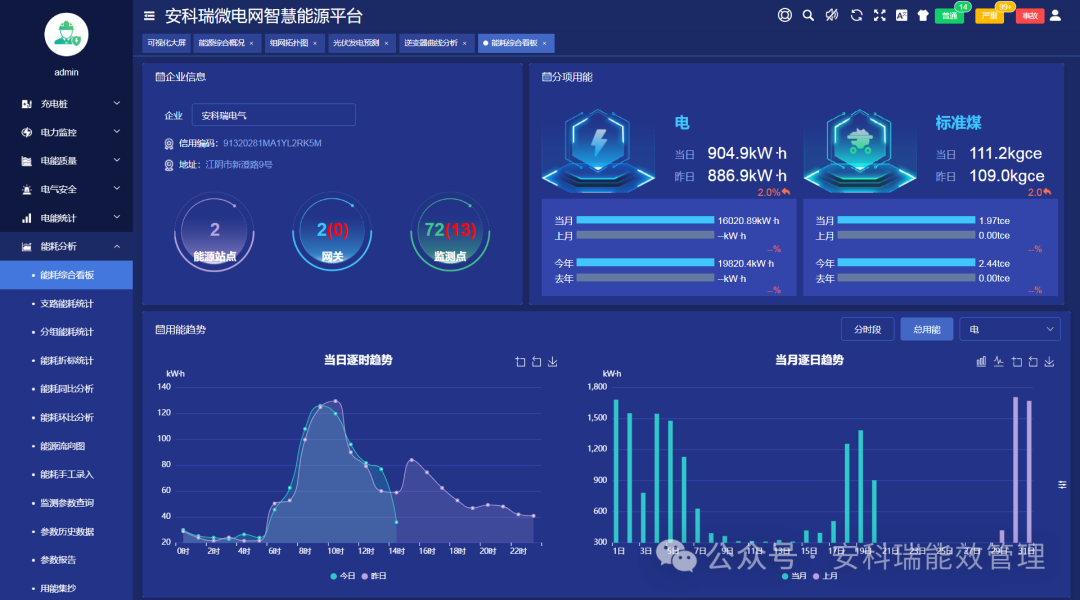

采集企業電、水、天然氣、冷/熱量等各種能源介質消耗量，進行同環比比較，顯示能源流向，能耗對標，并折算標煤或碳排放等。

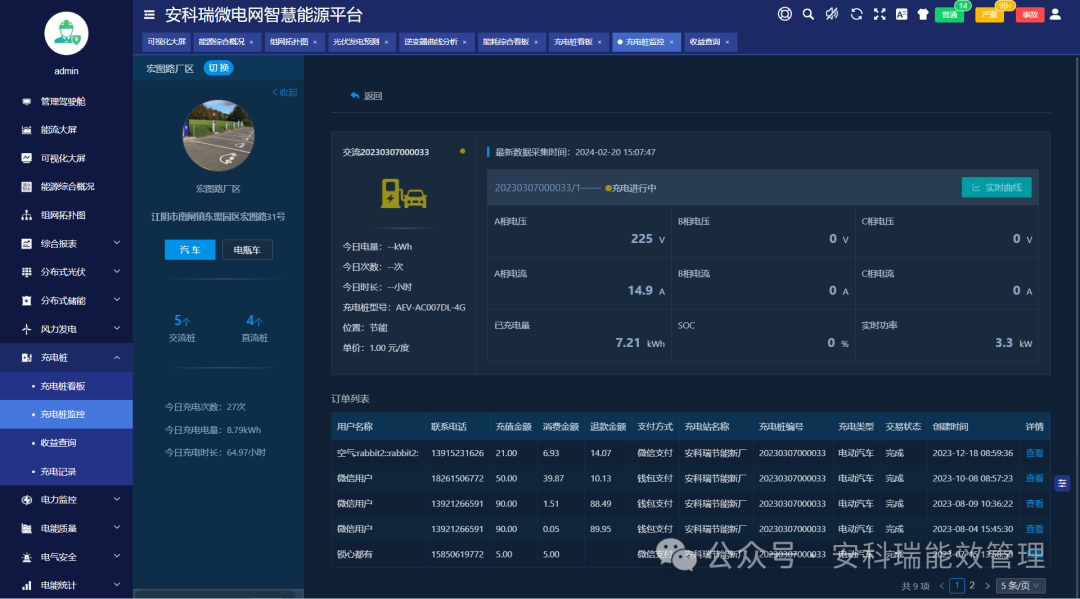

5）有序充電

系統支持接入交直流充電樁，并根據企業負荷和變壓器容量，并和變壓器負荷率進行聯動控制，引導用戶有序充電，保障企業微電網運行安全。

6）運維巡檢

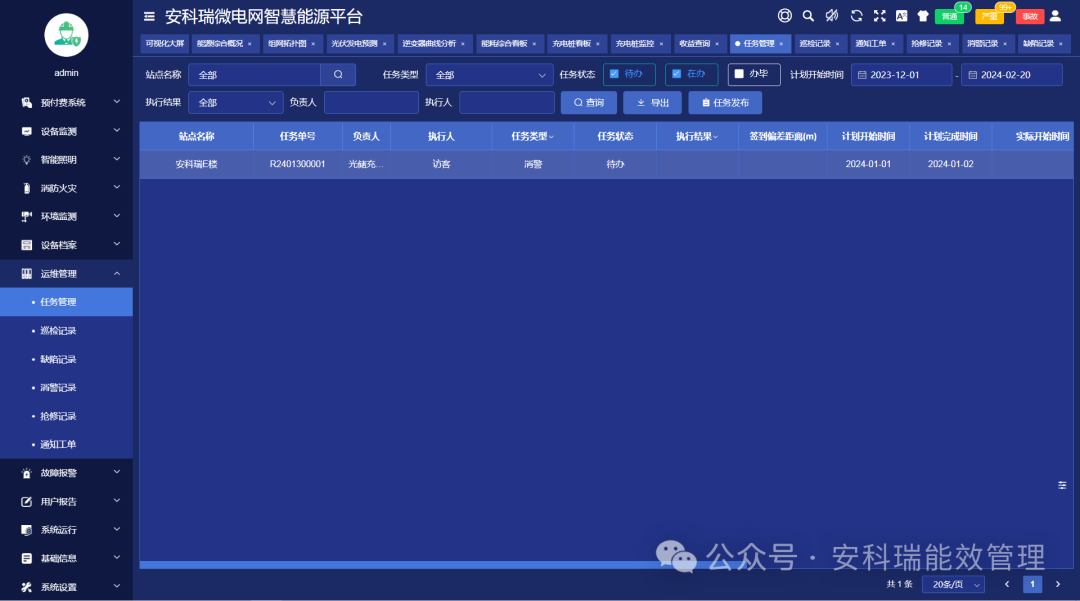

系統支持任務管理、巡檢/缺陷/消警/搶修記錄以及通知工單管理，并通過北斗定位跟蹤運維人員軌跡，實現運維流程閉環管理。

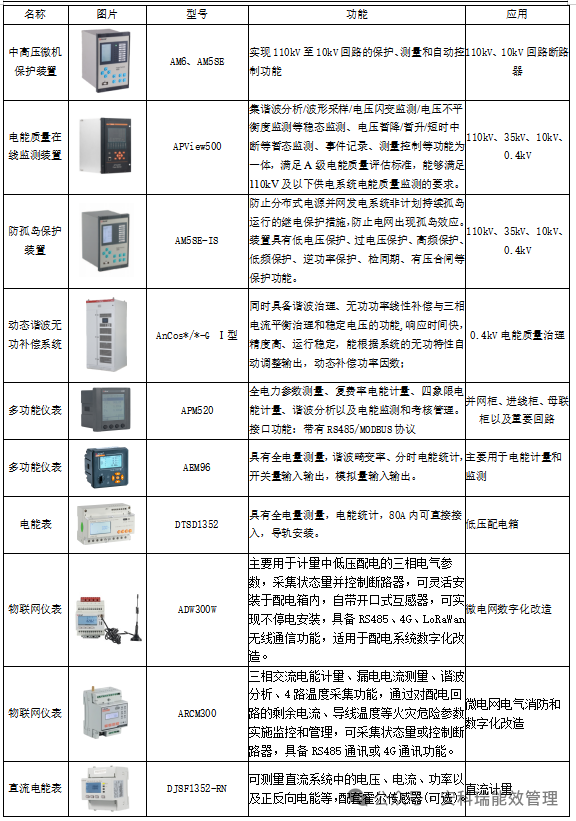

7）設備選型

除了智慧能源管理平臺外，還具備現場傳感器、智能網關等設備，組成了完整的“云-邊-端”能源數字化體系，具體包括高低壓配電綜合保護和監測產品、電能質量在線監測裝置、電能質量治理、照明控制、充電樁、電氣消防類解決方案等，可以為虛擬電廠企業級的能源管理系統提供一站式服務能力。

五、未來可期：清潔能源再多也不怕

在雙碳目標推進下，源網荷儲協同控制愈發重要，安科瑞智慧能源管理平臺通過動態消納、柔性調節與智能聚合，適配多場景：實現電動汽車夜間低谷充電、午間光伏大發時反向售電增收，支持智能工廠依電網負荷調整生產節奏并獲取補貼，還能整合分散的屋頂光伏、小區儲能及電動汽車形成虛擬電廠參與電網調節并按貢獻分配收益，某新能源示范城應用后，清潔能源滲透率從 30% 提升至 60% 以上，保障電網穩定的同時年減少燃煤 200 萬噸，相當于種 1000 萬棵樹，充分展現了平臺在推動能源利用與低碳轉型中的價值。
