產品介紹

LH32M0G3XX是一款單芯片集成了Arm Cortex-M0+和高精度模擬前端及多種通信接口的高精密模擬微控制器。LH32M0G3XX集成了雙24位Σ-Δ型模數轉換器(ADC)、16位數模轉換器(DAC)、可編程增益放大器、低溫漂精密帶隙基準電壓源、雙路可編程電流源等電路。

LH32M0G3XX片上還提供DMA，乘加和除法運算加速等數據處理單元，2路UART，2路SPI，1路I2C，1路多功能IO等靈活的通信接口，6組定時器，以及看門狗，CRC，電源監測等各種診斷及自檢功能。芯片采用2.5V~5.5V電源供電，額定工作溫度范圍為-40°C~125°C，提供QFN40(5mm×5mm)和QFN48(7mmx7mm)封裝。

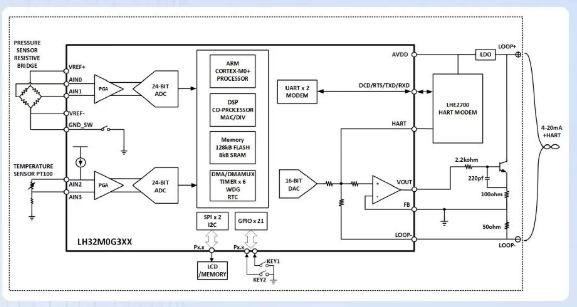

LH32M0G3XX非常適合工業現場儀表應用，客戶單芯片可實現儀表數據采集、補償校準和通信傳輸功能，支持直接與多個模擬傳感器連接，如壓力傳感器電橋、電阻式溫度傳感器、熱電偶以及其他各類傳感器和變送器。

產品特性

·高效內核

-搭載32位Arm Cortex-M0+處理器，主頻高達32MHz

-配備增強的DMA內存訪問加速，4通道DMAMUX實現任意映射

-配備性能優化的硬件乘加單元和除法加速外設

·靈活存儲器配置

-集成128k Bytes的FLASH存儲器

-集成8k Bytes的SRAM

·多種時鐘選擇

-內部32MHz RC高速振蕩器，支持用戶校準，可配置時鐘輸出

-內部32kHz RC低速振蕩器，支持低功耗應用

-支持外部32.768KHz外部晶體振蕩器，支持低功耗應用

·極致電源管理

-典型工作功耗1.3mA@2MHz(CPU+2xADC+UART)

-精細化低功耗模式：睡眠，小睡，深度睡眠，掉電模式

-支持上電/掉電復位(POR/PDR)，支持低電壓診斷監測(LVD)

·雙24位Sigma-delta(Σ-Δ)模數轉換器(ADC)

-支持可編程增益放大器，增益范圍1至128

-可編程ADC輸出速率(2.5Hz至7.8125kHz)

-高達24位有效分辨率(增益=1，2.5sps)

-RMS噪聲24nVrms(增益=128，2.5sps)

-失調溫漂20nV/°C(典型值，增益1~128)

-增益溫漂0.5ppm/°c(典型值，增益1~128)

-最大支持6路差分或12路單端輸入通道

-同步的50Hz/60Hz工頻抑制

-診斷功能，輸入短路及開路檢測，支持監控DAC輸出的4-20mA電流

-內置溫度傳感器

·16位數模轉換器(DAC)

-絕對電壓輸出(1.2/2.5V/5V/AVDD)

-比例電壓輸出(OV到AVDD)

-支持4mA到20mA變送輸出

-支持配置PWM模式輸出

-支持診斷及更新保護功能

·片上低溫漂基準

1.262V/2.048V/2.5V/4.096V參考電壓

-驅動能力16mA

-典型溫漂5ppm/°℃

·片上低溫漂激勵電流源

-2路可編程傳感器激勵電流源

-最大輸出1mA，最小50uA

-典型溫漂20ppm/°℃

-匹配電流±0.22%，匹配溫漂1.7ppm/°℃

·豐富的外設資源

-最多21個GPIO，8個外部引腳中斷源

-最多2個UART

-最多2個串行外設接口(SPI)

-1個I2C接口

-1組增強型多功能IO

-最多6組定時器，包括2路基礎定時器，2路通用定時器，2路低功耗定時器

-1個實時時鐘計數器

·符合IEC61508功能安全要求

-電源監測，ADC輸入短路，開路及自診斷

-CPU核自診斷，時鐘精準度監測電路，獨立看門狗，PWM輸出關斷功能，存儲自測試功能

-128位Unique ID

·工作環境

-AVDD電壓:2.5V~5.5V

-1OVDD電壓:2.5V~5.5V

-溫度范圍：-40°C to 125℃

·封裝

-QFN48:7mmx7mm,48pin0.5pitch

QFN40:5mmx5mm,40pin0.4pitch

-QFN32:5mmx5mm,32pin0.5pitch

產品應用

·壓力傳感器和變送器

·熱電阻、熱電偶溫度變送器

·電阻式溫度變送器(RTD)

·液位計和流量計

·應力計、稱重稱、負載計

·其他精密控制和檢測系統

實測數據

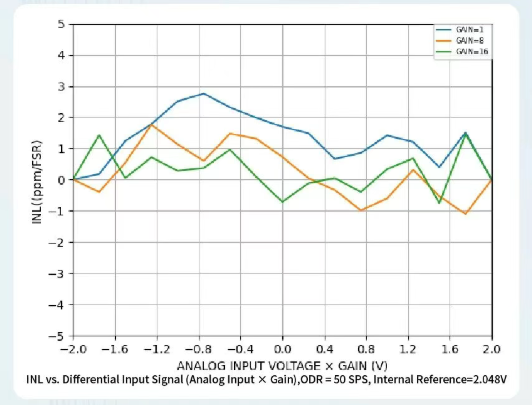

一ADCO積分非線性INL一

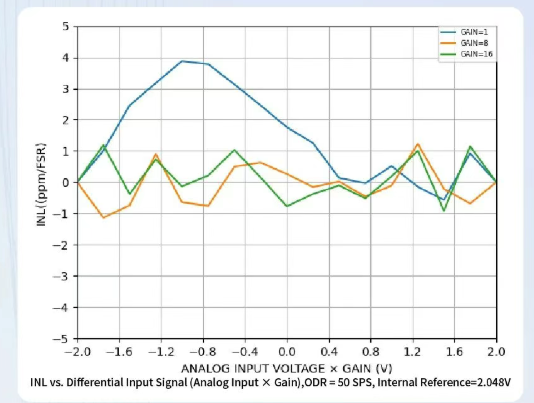

一ADC1積分非線性INL一

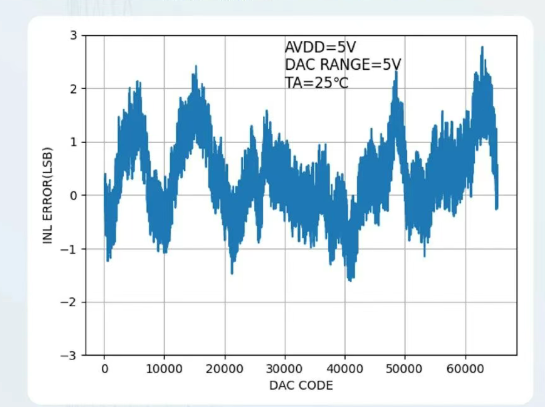

—DAC線性誤差VSDACCODE一

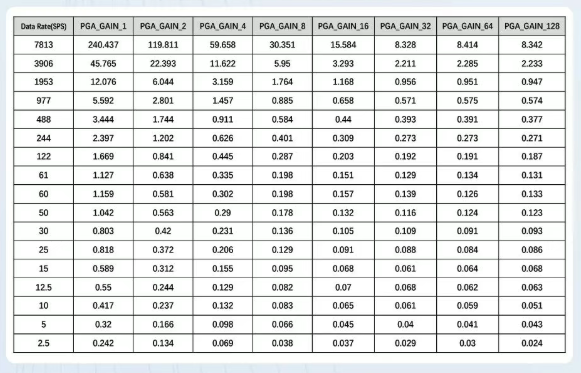

ADC0/1均方根噪聲(μV)VS.

—Gain and Output Update Rate,—

Internal Reference(2.048V)
