一、概述

AEM96 三相多功能電能表，專為電力系統、工礦企業及公用設施的電能統計與管理需求量身打造，是一款高性能智能電能計量設備。針對部分施工現場需不停電作業的特殊場景，特別推出 AEM96-CT 三相多功能電能表方案，實現靈活適配。

兩款產品核心功能高度集成，均具備：

全面的三相電力參數測量、精準電能計量及專業考核管理功能；

詳盡的電能數據統計能力，支持查詢上 24 小時、上 31 日及上 12 月的電能數據；

強大的諧波檢測功能，可監測 63 次分次諧波與總諧波含量；

豐富的控制接口，配備開關量輸入和繼電器輸出，能實現 “遙信”“遙控” 功能，并支持報警輸出，可廣泛融入各類控制系統、SCADA 系統及能源管理系統。

在合規性方面，AEM96 與 AEM96-CT 均嚴格符合國家標準 GB/T 17215.322-2008《第 22 部分：0.2S 級和 0.5S 級靜止式有功電能表》，且兼容 MODBUS-RTU 協議，確保與各類系統的穩定對接。

無論是常規電力管理場景，還是需不停電作業的特殊現場，AEM96 系列都能提供可靠、精準的電能計量與管理支持，滿足多樣化的應用需求。

二、命名規則及功能

2.1 命名規則

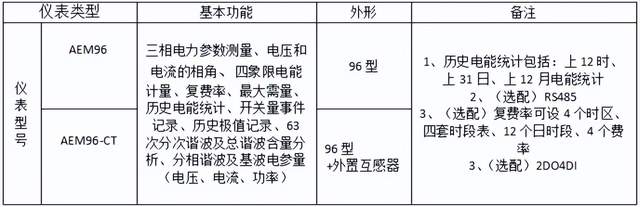

2.2 功能列表

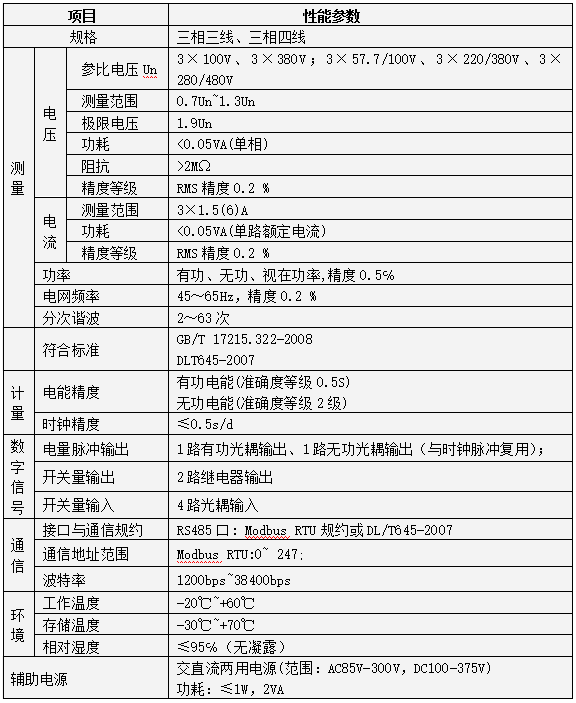

三、技術參數

四、外形及安裝尺寸

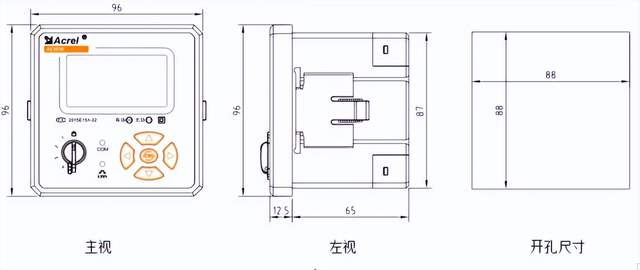

4.1 外形尺寸（單位：mm）

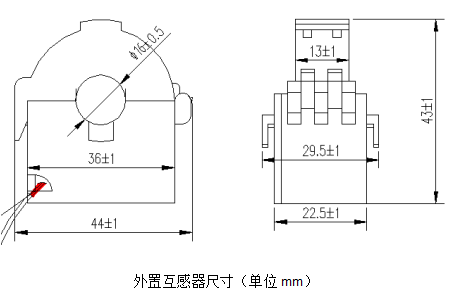

4.2 外置互感器外形尺寸（HCT16K-FJ互感器）

AEM96-CT由儀表主體AEM96和外置電流互感器組成，采用嵌入式安裝方式，外形及開孔尺寸同上，其外置互感器(HCT16K-FJ)外形尺寸如下圖所示，輸出屏蔽引線長度為2米±0.1米。

五、接線與安裝

5.1 接線方式

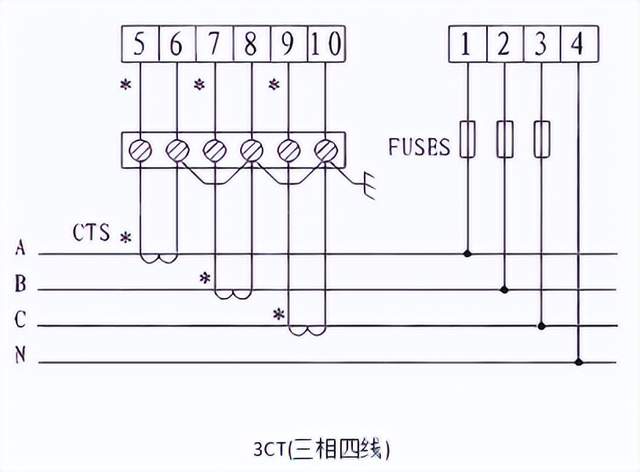

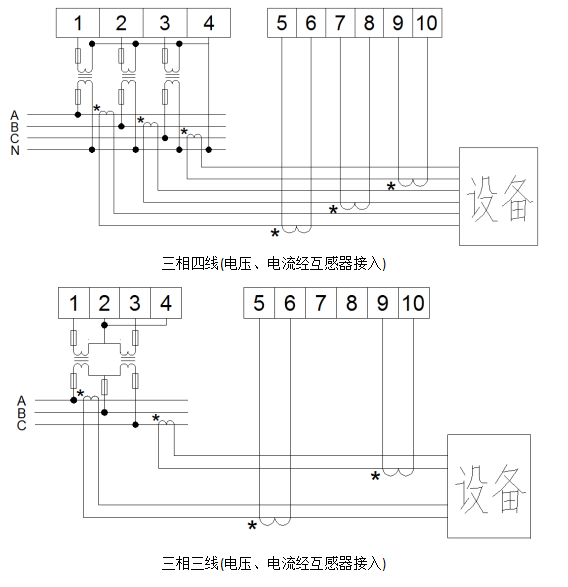

AEM96和AEM96-CT均可采用三相四線經電流互感器接入、三相三線經電流互感器接入、三相四線經電壓電流互感器接入和三相三線經電流電壓互感器接入四種接線方式。

5.1.1 AEM96電壓、電流信號端子

5.1.2 AEM96-CT電壓、電流信號端子

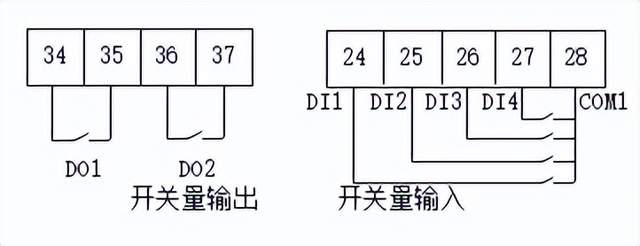

5.2 開關量輸入/輸出端子

開關量輸入是均采用開關信號輸入方式，儀表內部配備+12V的工作電源，無須外部供電。當外部接通或斷開時，經過儀表開關輸入模塊采集其接通或斷開信息并通過儀表本地顯示。開關量輸入不僅能夠采集和顯示本地的開關信息，同時可以通過儀表的RS485實現遠程傳輸功能，即“遙信”功能。
開關量輸出為繼電器輸出，可實現“遙控”和報警輸出。

5.3 電源端子、RS485通訊端子、脈沖輸出端子

注：17、20為有功電能脈沖，19、20為時鐘與無功電能復用脈沖，默認為無功脈
