1背景

分布式光伏裝機量激增，導致“逆流”問題頻發——當光伏發電量超出本地負載消耗，多余電能倒灌電網，不僅破壞電網穩定、影響電能質量，還可能違反地方電力政策引發處罰。防逆流設備由此成為關鍵，可保障光伏系統合規運行，同時提升能源利用效率。

2防逆流裝置技術要點

2.1 逆流檢測技術

電流方向識別：通過霍爾傳感器（基于霍爾效應，響應快、判向準）或羅氏線圈（依托電磁感應，線性度優，適配交流場景），實時捕捉電流流向變化，為逆流判斷提供依據。

功率實時監測：同步采集電壓、電流數據，通過專用算法計算實時功率并分析方向；當功率為負且超設定閾值時，判定為逆流。

閾值靈活調控：根據光伏容量、負載特性及電網要求設定動作閾值，避免短暫波。

2.2 控制與保護技術

逆變器功率調節：檢測到逆流時，通過通信接口向逆變器發送指令，調節PWM信號降低輸出功率，使發電量匹配本地負載，實現柔性防逆流。

緊急斷路保護：若逆流嚴重或逆變器響應滯后，快速觸發斷路器，幾十毫秒內切斷光伏與電網連接，防止大量倒灌損壞電網設備。

多重保護集成：除逆功率保護外，還包含過壓、欠壓、過流、頻率保護等功能。

2.3 通信與智能監控技術

多接口數據交互：配備RS485（近距離傳數據、指令）、以太網（高速傳大數據）、4G/5G無線模塊（適配偏遠或布線難場景），可與逆變器、電表、監控系統聯動。

遠程智能管理：通過監控平臺實時查看設備運行狀態、逆流數據及光伏發用電情況，支持遠程設參、故障診斷；部分平臺可分析歷史數據，預測發電趨勢與逆流風險。

多設備協同：在大型或復雜系統中，多臺防逆流設備及能源管理設備通過統一通信網絡與控制策略協同，平衡區域發電量、優化負載分配，避免局部逆流。

3安科瑞AM系列防逆流保護裝置

3.1 AM3-I防逆流保護測控裝置

適用場景：20kV及以下電壓等級配網系統，廣泛應用于變電站、工礦企業、醫院、學校及大型樓宇等。

主要功能：具備防孤島保護、逆功率保護、低頻減載、過/低電壓保護等，保障電網安全穩定。

核心功能：可保護線路、母聯、配電變壓器等設備，靈活配置保護邏輯；采用工業級元器件，高性能處理器搭配大容量存儲，支持實時數據處理和錄波分析；擁有4路交流電流、3路交流電壓通道等接口資源；通過6項電磁兼容認證，達IV級標準。

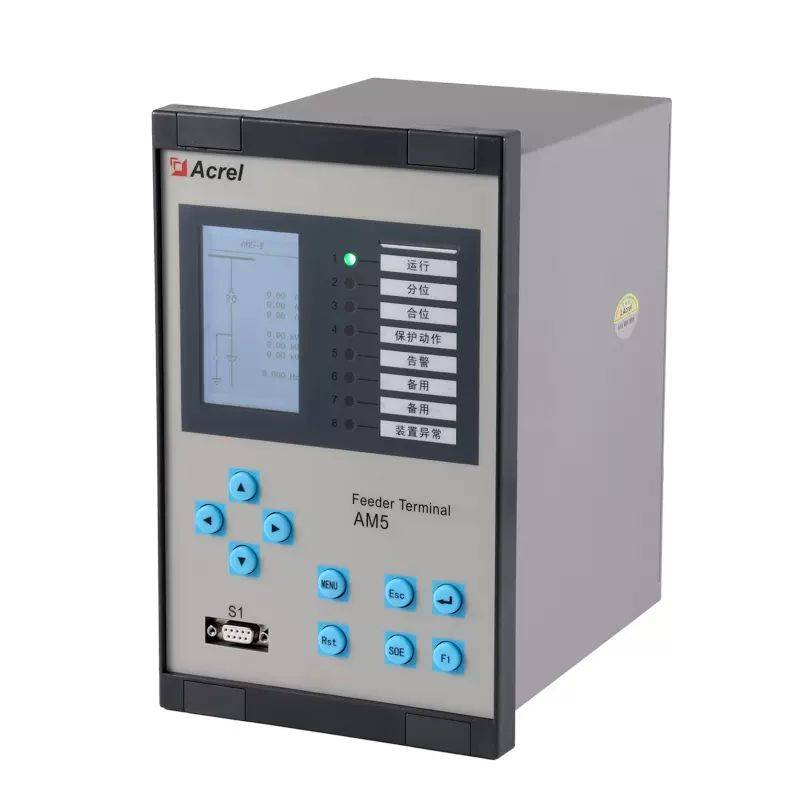

3.2 AM5SE-IS防逆流保護測控裝置

適用場景：35kV及以下電壓等級用戶終端變電站，覆蓋多行業，尤其適用于微電網和分布式光伏系統防逆流控制，可保護多種設備。

核心功能：提供多種保護功能，支持邏輯可編程和跳閘矩陣配置；配備高性能處理器，有12路交流通道（可擴展），支持基波和諧波測量，具備雙網冗余能力；包含20路開關量輸入等接口，支持USB數據導出和遠程升級；通過5項電磁兼容認證，支持IRIG-B對時，確保系統同步。

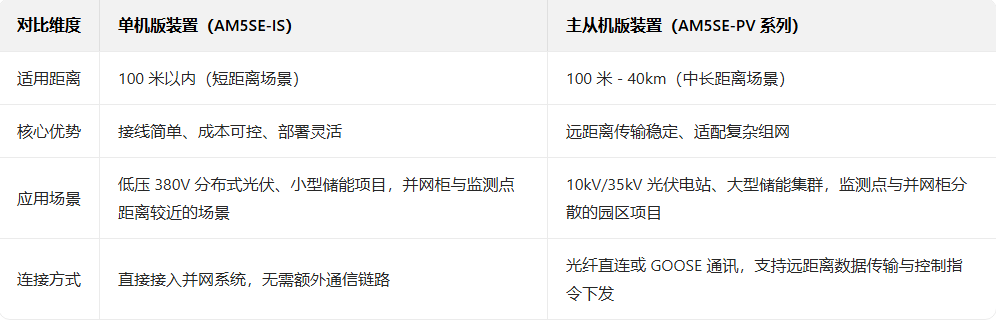

當并網點與逆流檢測點距離較遠時（200m以上時），選擇AM5SE-PV系列主從機防逆流保護裝置。

4防逆流保護裝置應用場景

4.1 工業廠房光伏項目應用

項目特點

屋頂面積大，適配大規模光伏系統；用電負載復雜且波動大，生產高峰需求旺、低峰/停產期用量驟降，光伏發電量與負載消耗難平衡，易發生逆流。

AM系列防逆流保護裝置應用

某機械制造企業項目中，裝置實時監測并網點電壓、電流及功率方向。低負荷時若光伏發電量超需求，逆向電流超額定輸出5%即觸發逆功率跳閘，2秒內控制逆變器降出力防逆流；負載回升后，通過逆功率恢復合閘恢復運行。同時，低功率跳閘與恢復功能可應對系統低功率異常，保障穩定。

4.2 商業建筑光伏項目應用

項目特點

商場、寫字樓等用電時間規律，白天營業期（照明、空調、電梯運行）需求大，夜晚用量驟減；對供電穩定性、電能質量要求高，電力波動易影響運營。

AM系列防逆流保護裝置應用

某大型商場項目中，裝置準確檢測逆流信號：白天光伏發電量超負載時，快速控制逆變器調功率，阻止電能倒灌；促銷等瞬間功率波動時段，穩定輸出保障供電，避免電氣故障。且裝置絕緣、電磁兼容性能達標，抵御復雜電磁干擾，確保自身與并網安全。

4.3 居民住宅光伏項目應用

項目特點

規模小、數量多、分布廣；居民用電隨機性強，白天上班期需求低、夜晚家庭活動期用量升，易出現逆流。

AM系列防逆流保護裝置應用

某小區項目中，多戶光伏系統配套裝置：白天居民外出、用電少，光伏余電時，裝置立即控逆變器降功率防倒灌。裝置適配標準柜體，易集成于配電箱，安裝調試簡便；支持多通訊協議，居民可通過手機APP遠程監控運行、發電及逆流情況；內置診斷系統實時反饋狀態、上傳故障，降低運維成本。

4.4 農業大棚光伏項目應用

項目特點

光伏與農業種植結合，用電需求獨特：大棚灌溉、通風、補光燈等設備，隨作物生長階段與時間啟停，用電復雜；農業生產對供電穩定性要求高，短停電、電力異常易影響作物生長。

AM系列防逆流保護裝置應用

某農業園區項目中，裝置廣泛應用：補光燈等用電高峰、光伏發電不足時，正常監測；白天光照足、發電量超需求時，速控逆變器調功率防逆流。且防孤島保護功能關鍵：電網故障停電時，0.2秒內檢測電壓/頻率畸變，切斷并網點實現硬隔離，避免孤島效應致設備損壞與安全隱患，保障生產用電穩定。

5結語

安科瑞AM系列防逆流裝置在不同類型的光伏項目中展現出了強大的適應性和可靠性。無論是工業廠房、商業建筑、居民住宅還是農業大棚等光伏項目，它都能通過準確的逆流監測和快速有效的控制措施，保障光伏系統穩定運行，減少逆流對電網的不良影響，同時提高光伏發電的利用效率。
