TPS61177A器件為筆記本電腦LCD背光提供高度集成的白光LED （WLED）驅動器解決方案。該器件具有內置的高效升壓穩壓器，集成了1.8A、40V功率MOSFET。六個電流吸收穩壓器提供高精度電流調節和匹配。該設備總共可以支持多達 72 個 WLED。此外，升壓輸出會自動將其電壓調整為 WLED 正向電壓，以優化效率。

TPS61177A支持模擬調光、模擬和PWM調光以及直接PWM調光方式。在模擬調光模式下，每個CS電流根據PWMB引腳上的占空比信息線性變化。在模擬和PWM混合調光模式下，輸入PWM占空比信息被轉換為模擬信號，以在25%至100%的亮度區域內線性控制WLED電流。該器件還允許在模擬電流降至 25% 時添加 PWM 調光。低于 25% 時，模擬信號轉換為 PWM 占空比信息，以控制 WLED 電流的開啟或關閉，并將 WLED 電流平均低至 1%。添加PWM調光的頻率與PWMB引腳上的輸入PWM頻率相同。雖然TPS61177A還支持直接PWM調光方法，但在直接PWM調光模式下，WLED電流會打開或關閉，與輸入PWM信號同步。
*附件：tps61177a.pdf

特性

• 2.5V至24V輸入電壓范圍
• 39V 最大輸出電壓
• 集成 1.8A、40V MOSFET
• 450kHz至1.2MHz可編程開關頻率
• WLED電壓的自適應升壓輸出
• 100 Hz 至 25 kHz 寬輸入 PWM 調光頻率范圍
• 1% 最小調光占空比
• 小型外部元件
• 集成環路補償
• 六個電流吸收器，最大電流為 30 mA
• 1%（典型值）電流匹配
• 輸入PWM毛刺濾波器
• PWM亮度接口控制
• 三種可選調光方式，包括直接PWM調光、模擬調光、模擬和PWM混合調光
• 內置 WLED 開路保護
• 熱關斷

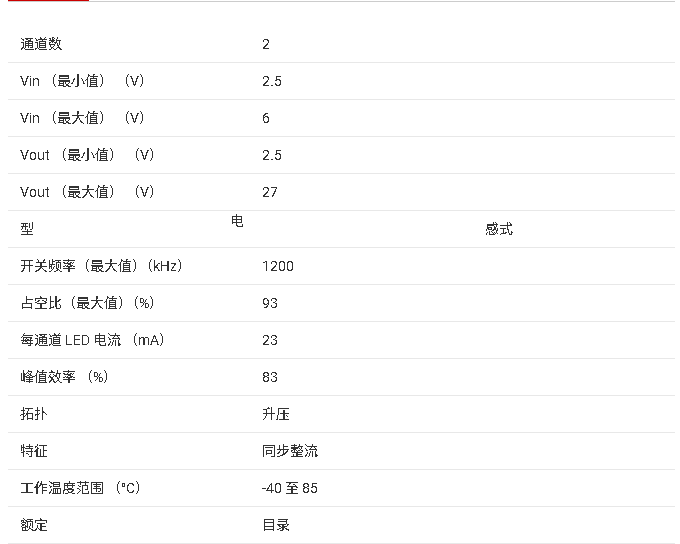

參數

方框圖

?1. 產品概述?
TPS61177A是德州儀器（TI）推出的高效白光LED（WLED）驅動芯片，專為筆記本/平板LCD背光設計，支持2.5V至24V寬輸入電壓范圍，最大輸出39V，集成1.8A/40V MOSFET，可驅動多達72顆LED。其核心特性包括：

• ?多模式調光?：支持PWM直接調光、模擬調光及混合調光模式（25%-100%亮度模擬調節，<25%時切換為PWM）。
• ?高精度電流匹配?：6通道電流沉，每通道最大30mA，典型匹配精度±1%。
• ?自適應升壓輸出?：自動調節輸出電壓以匹配LED正向壓降，優化效率。

?2. 關鍵特性?

• ?電氣參數?：
  • 輸入電壓：2.5V-24V
  • 開關頻率：450kHz-1.2MHz（可編程）
  • 調光范圍：1%-100%占空比（PWM頻率100Hz-25kHz）
  • 保護功能：過壓（39.5V）、過流、熱關斷（150℃）、LED開路保護。
• ?效率表現?：
  • 典型效率85%（12V輸入，6串LED），混合調光模式下兼顧低功耗與色彩一致性。

?3. 應用場景?

• 筆記本/平板背光
• 醫療顯示器、工業HMI
• 測試測量設備

?4. 功能模塊詳解?

• ?升壓調節器?：電流模式控制，集成環路補償，自動調節輸出電壓。
• ?調光控制?：
  • ?混合模式?：25%-100%亮度通過模擬電流線性調節，<25%時轉為PWM開關。
  • ?直接PWM模式?：LED電流完全同步PWM信號開關。
• ?保護機制?：檢測開路/短路LED串并自動禁用異常通道。

?5. 設計支持?

• ?推薦外圍元件?：
  • 電感：4.7-22μH（如10μH Cyntec PCMB051H-100MS）。
  • 輸出電容：4.7μF陶瓷電容（低ESR）。
• ?布局要點?：縮短高電流路徑（LX引腳至電感/二極管），參考電容（C5）緊靠REF/AGND引腳。

?6. 封裝與訂購信息?

• 封裝：20引腳VQFN（3.5mm×3.5mm），符合RoHS標準。
• 型號示例：TPS61177ARGRR（帶“G4”后綴為綠色環保版本）。

?7. 文檔與支持?

• 包含完整寄存器配置表（I2C接口）、典型應用電路及波形圖。
• 提供熱性能參數（RθJA 34.4°C/W）和ESD等級（HBM ±2kV）。

該文檔為硬件工程師提供從選型到布板的全面參考，強調高效率、靈活調光和可靠保護的設計優勢。
